Весы ШТРИХ-Слим © ЗАО «Штрих-М» (095) 787-6090
Конструкция весов

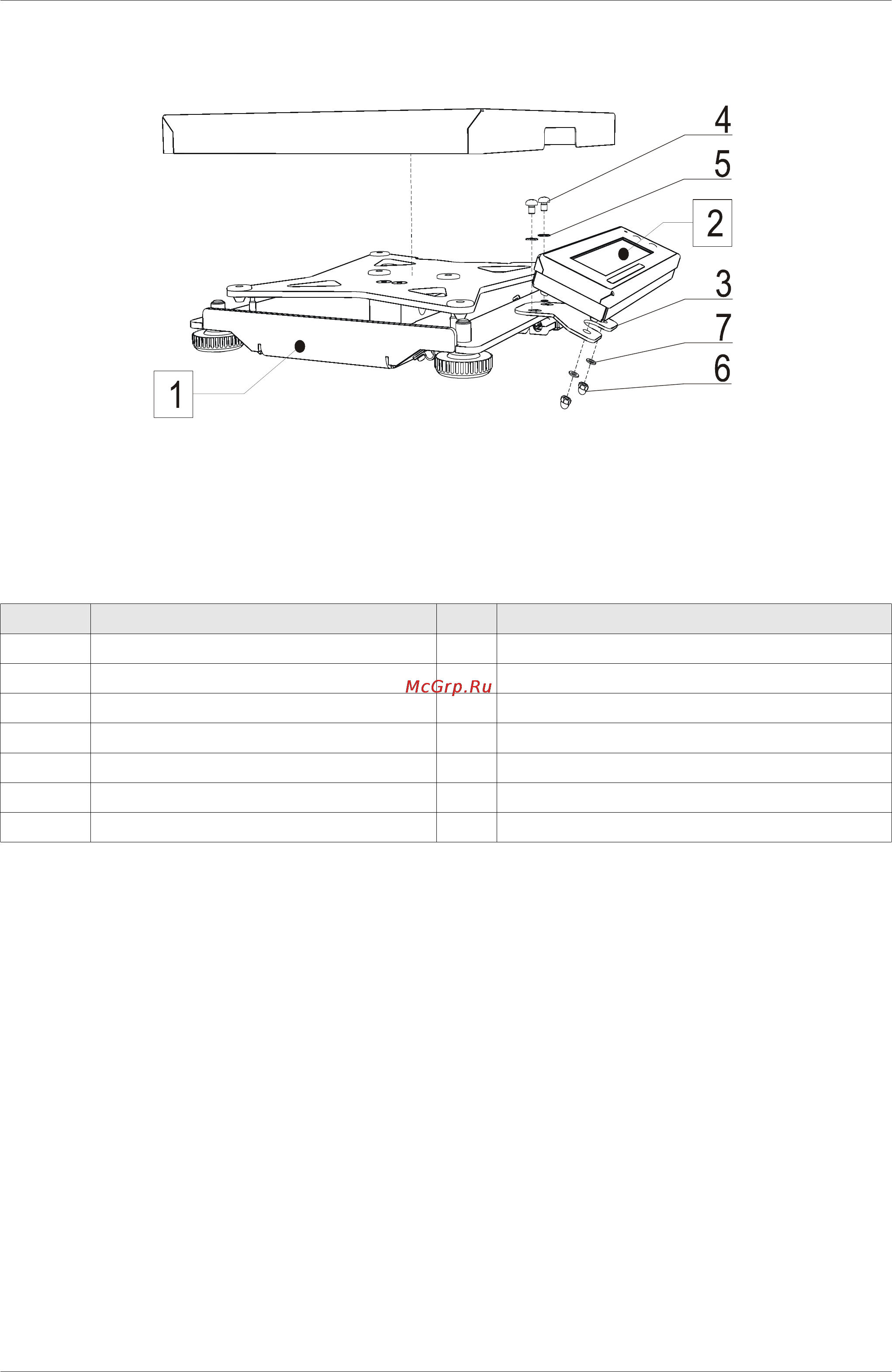

Весы Штрих СЛИМ М (см. рисунок 1) состоят из грузоприемного устройства 1 и блока индикации и
клавиатуры 2. Блок индикации и клавиатуры крепится к грузоприемному устройству с помощью кронштейна
3, винтов 4, шайб 5, гаек 6, шайб 7.
Таблица 1
Позиция Название Стр. Обозначение
1 Грузоприемное устройство 11 SM638.01.001СБ
2 Блок индикации и клавиатуры* 21 SM638.05.000СБ
3 Кронштейн SMF638.00.015
4 Винт ISO 7045-M5x6-4.8
5 Шайба DIN 6797-A5.3
6 Гайка DIN 1587-M4
7 Шайба ГОСТ 10450-78-Шайба
* Блок индикации и клавиатуры () устанавливается в весах (), блок () – в весах (), блок ()– в весах ().
6
Рисунок 1: Основные блоки весов
