Весы ШТРИХ-Слим © ЗАО «Штрих-М» (095) 787-6090

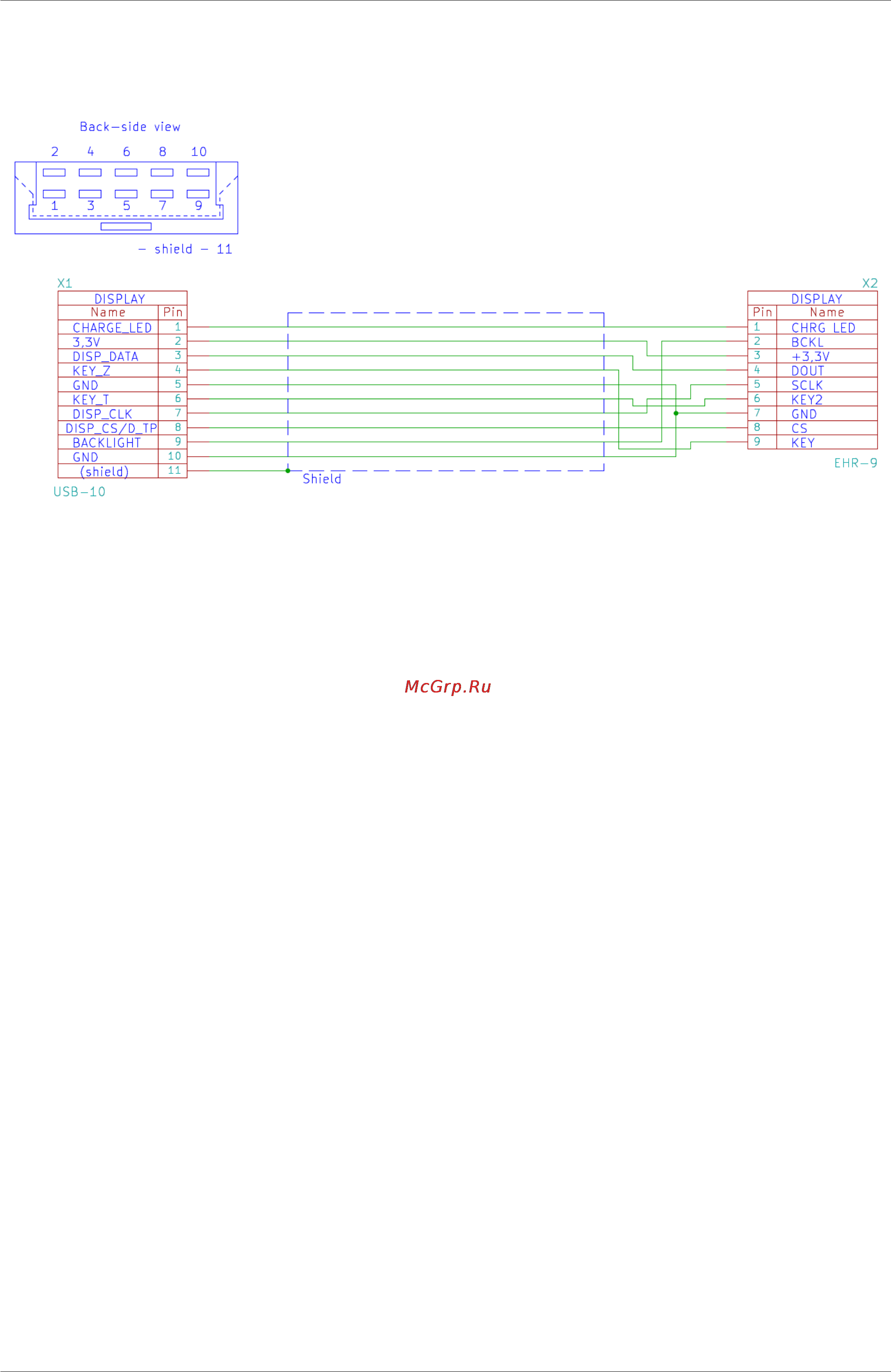

Кабель индикации SM557.80.000 СБ (SM557.82.000 СБ)
Существует удлиненный вариант этого кабеля SM557.82.000 длиной 1500 мм.
44
