Весы ШТРИХ-Слим © ЗАО «Штрих-М» www.shtrih-m.ru

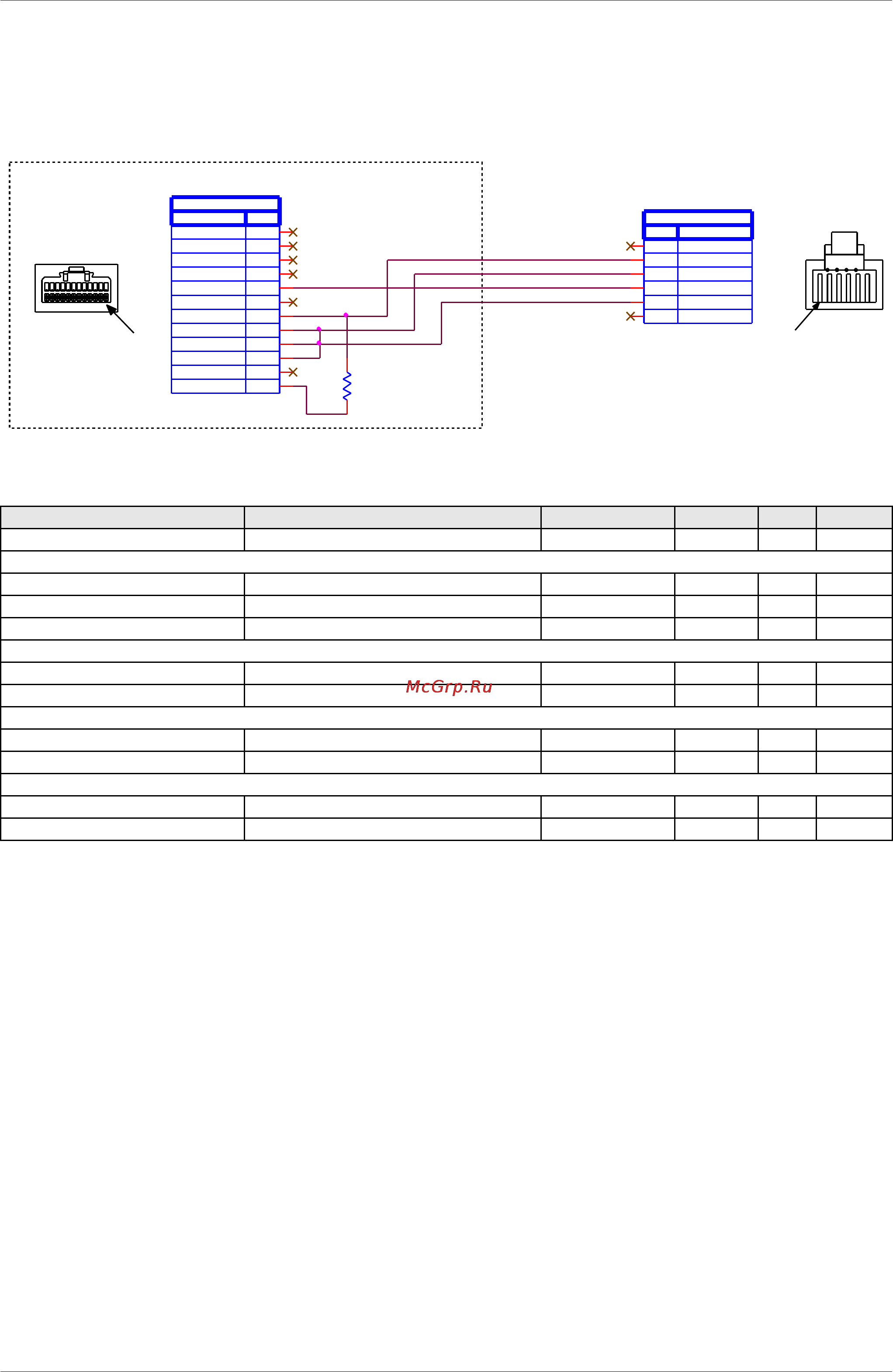

SM557.72.000 - Кабель Весы-Касса
Используется для подключения весов к кассе по интерфейсу «токовая петля» по протоколам Штрих
5 и Штрих 6. Подходит ко всем версиям весов, за исключением Штрих Слим USB.
Схема принципиальная
Список комплектации
Обозначение на схеме Номинал Тип (корпус) Аналог Кол. Прим.
Разъёмы
X1 MCSM-C25*31M 1 1
X2 TP-6p4c 1
Резистор
R1 4,7 КОм (5%, МЛТ 0,125) 1
Кабель
* нет обозначения * Телефонный, 4 жилы; 1500 мм 1
Кембрик термоусадочный
* нет обозначения * диаметр 2 мм, длина 3 см 1
45
NC
DTR
RX
+12V (IN)
RS 232 C
В КАССУ
TXD
1
GND
CTS
PRD+
Name
Pin
X2
TP-6p4c
1
2
3
4
5
6
GND
PR-
NC
TX
RXD
R1
4,7 K
PR+
Name
Pin
X1
MCSM-C25*31M
1
2
3
4
5
6
7
8
9
10
11
12
1
PRD-
+5V (OUT)
+12V (IN)
GND
