Весы ШТРИХ-Слим © ЗАО «Штрих-М» www.shtrih-m.ru

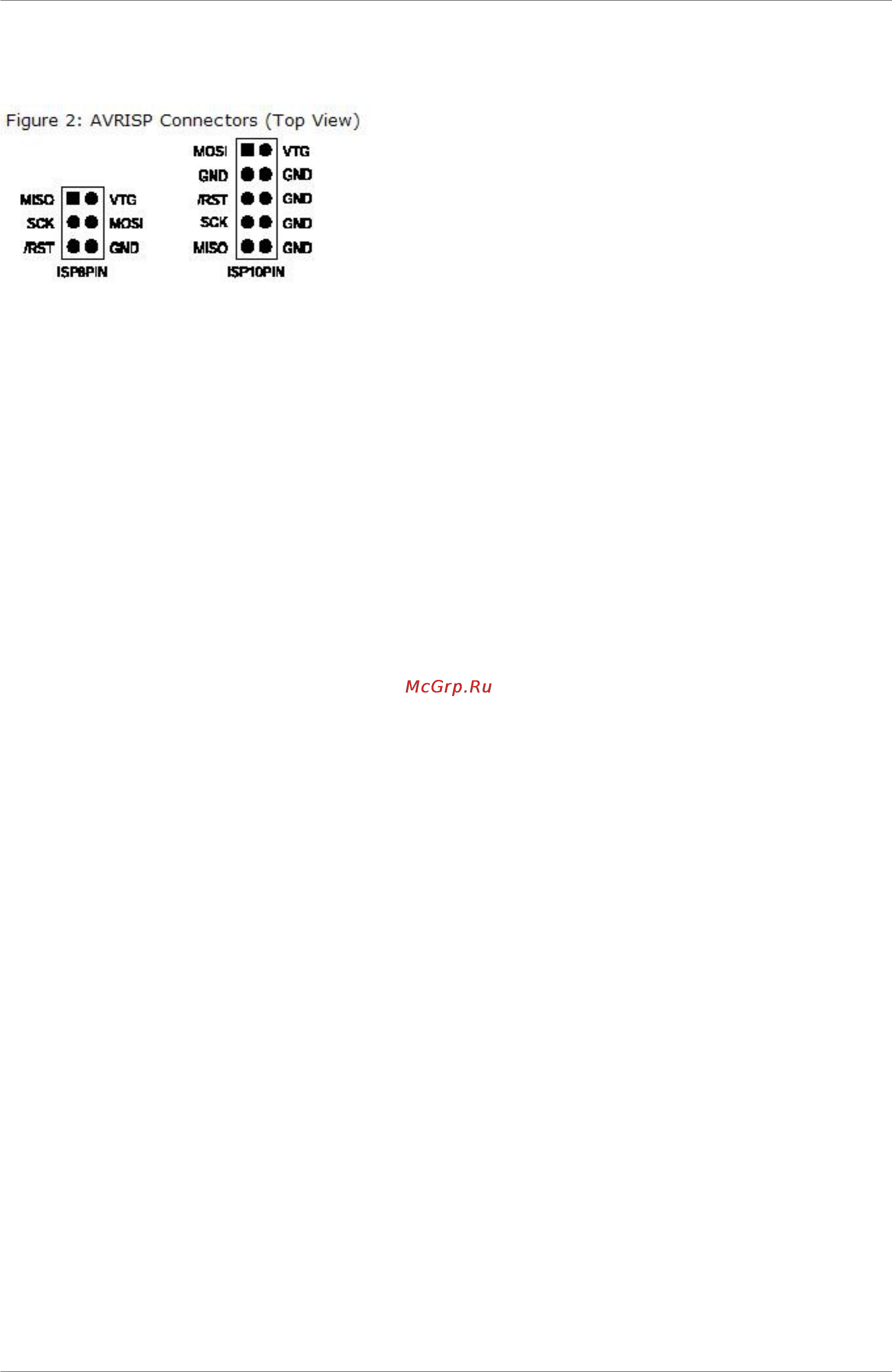

Справочные материалы
Для справки, в микроконтроллере обязательно должны быть запрограммированы (установлены в «0»)
следующие фьюз-биты: SUT0, EESAVE, CKOPT, SPIEN.
51
