Весы ШТРИХ-Слим © ЗАО «Штрих-М»  (095) 787-6090

Рисунок 9

2. Если используется преобразователь уровней на основе микросхема ADM3202 или программируемая

плата с опцией RS, то достаточно подключить ее к COM-порту компьютера.

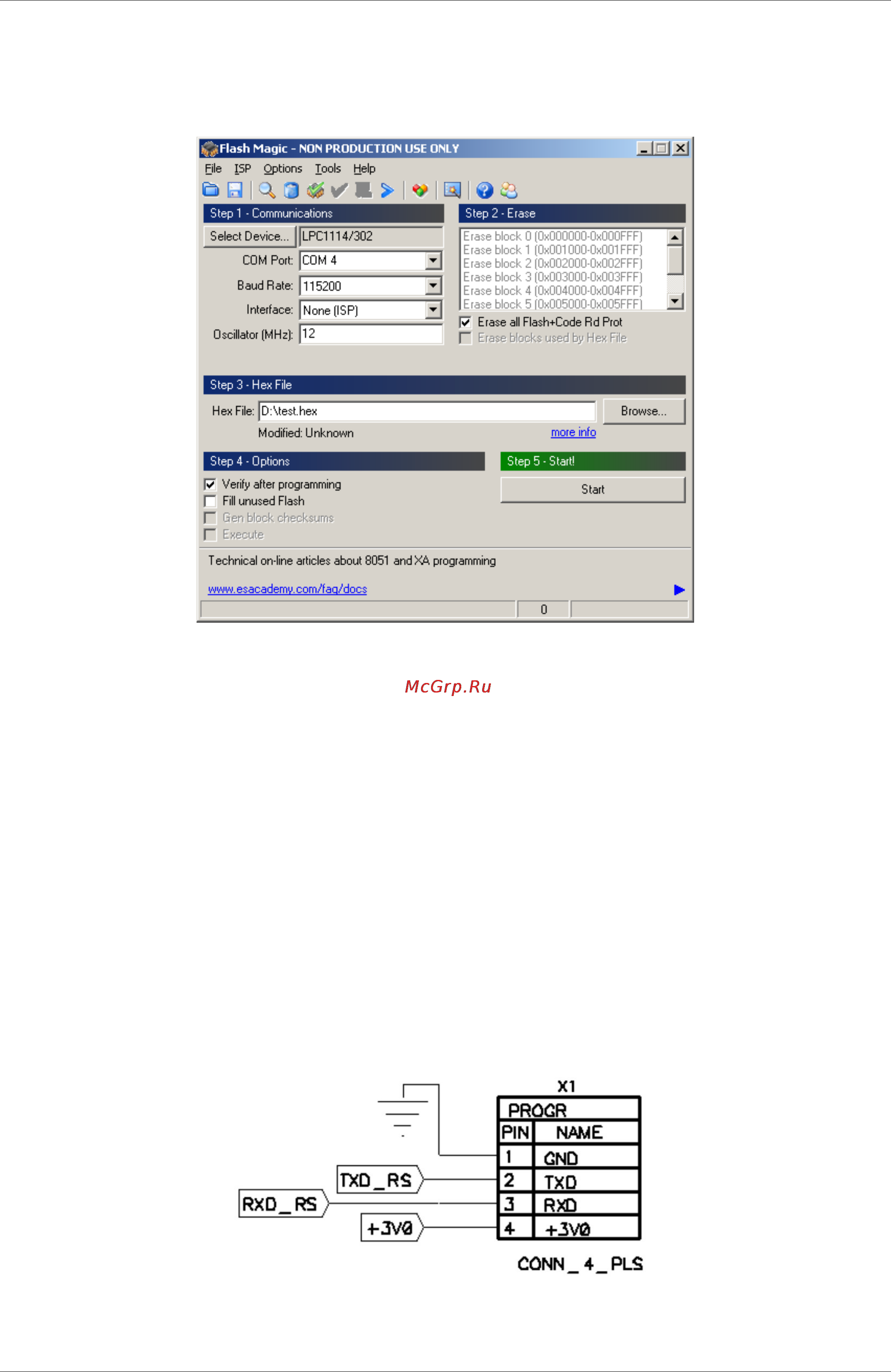

3. Запустить программу FlashMagic и установить следующие настройки (см. рисунок 1):

Рисунок 10

- нажмите на кнопку Select Device и выберите ARM Cortex/LPC1114/302;

- COM Port - указать ранее записанный номер com-порта;

- Baud Rate - 115200;

- Interface - None (ICP);

- Oscillator (MHz) - 12;

- Hex File - нажмите кнопку Browse и выберите файл с прошивкой;

- установите галочки Erase all Flash и Verify after programming.

4. Если микроконтроллер был предварительно запрограммирован, то необходимо замкнуть перемычку

J1 PROGR.

5. Подключить кабель преобразователя уровней к разъему Х1 программируемой платы. Подать на

плату питание.

6. Нажать в окне FlashMagic кнопку Start (см. рисунок 3). После окончания программирования в строке

состояния отобразиться надпись Finished и количество удачно запрограммированных плат.

Рисунок 11

Для справки, схема разъёма X1. Первая ножка на плате ― квадратная: TXD_RS ― передатчик.
