• Установите поворотный переключатель S2 в положение 4 (биения, НЧ сиг-
нал).
•

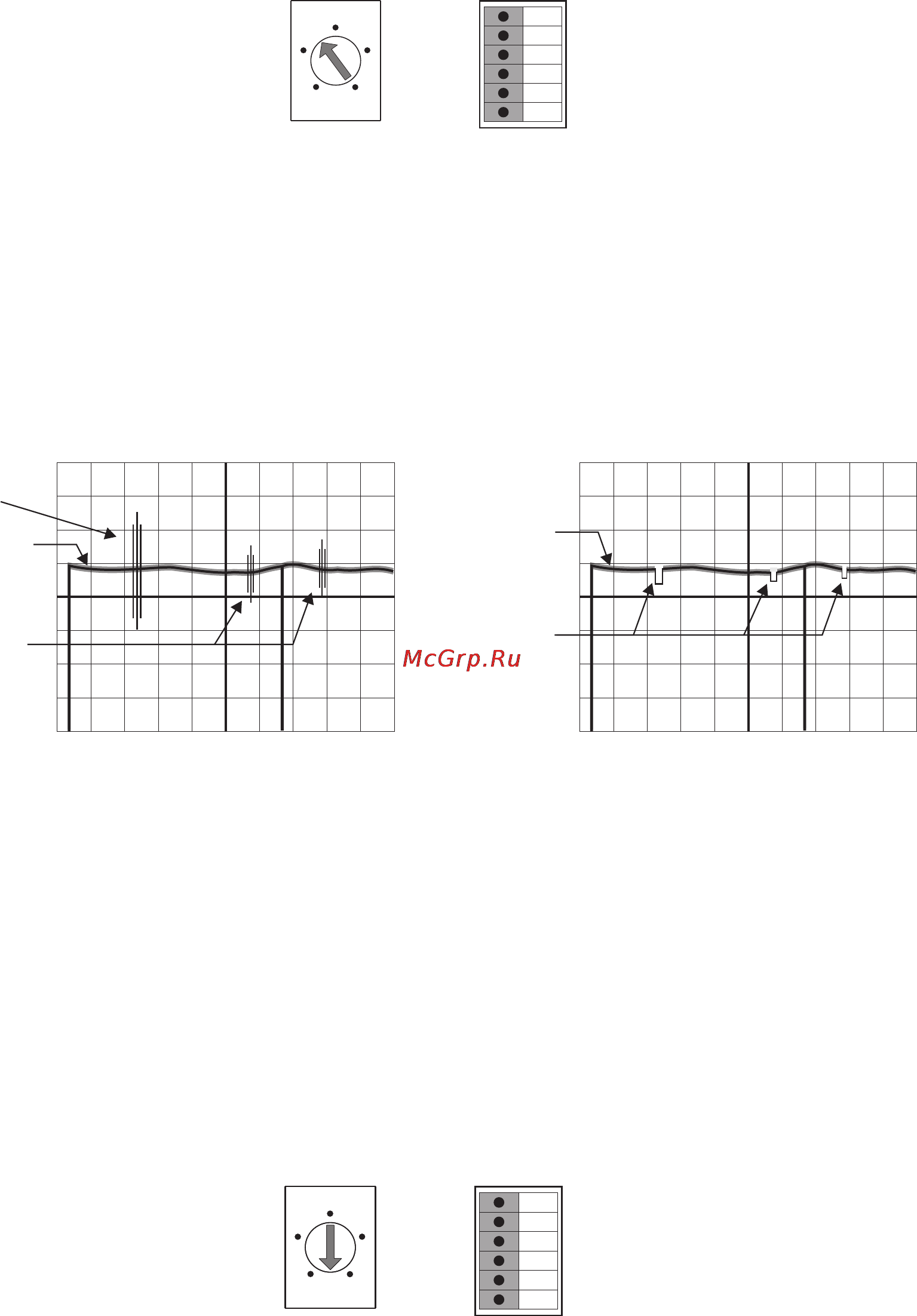

Поворачивайте потенциометр Beat Noted до тех пор, пока сигнал не примет
вид, подобный сигналу, предс
тавленному на рисунке ниже.
Предостережение: Если потенциометр вращать слишком много по часовой
стрелке, чувствительность будет уменьшаться, пока система не
заблокируется.
Перед регулированием
После Регулирования
Замечание: основная линия основания на представленных трех сегментах может
изменяться.
3.4.3. Проверка отношения сигнал/шум
• Установите поворотный переключатель S2 в положение 0 (работа/ положе-
ние по умолчанию).
• Проверьте уровень фактического шума. Он находится обычно в диапазоне
между 50 - 150 mVpp.
• Держат упомянутый маркер или этикетку во фронтальной позиции относи-
тельно системы и проверяют уровень сигнала: сигнал тревоги может быть
включен, если сигнал маркера превысил порог тревоги (который, по умол-
чанию, установлен в три раза больше уровня шумов).
10
0
4
6
2
8
Rotary
Switch
S2
DIL
S3
ON
OFF
S3-6
S3-5
S3-4
S3-3
S3-2
S3-1
Radio Signal
Other System
(Moving)
Noisy Signal
Blanked
Areas
Noisy
Signal
00
44
66
22
88
RotaryRotary
SwitchSwitch
S2S2
DILDIL
S3S3
ONON OFFOFF
S3-6S3-6
S3-5S3-5
S3-4S3-4
S3-3S3-3
S3-2S3-2
S3-1S3-1
