- Выключен, OFF, вокруг нет мешающих сигналов или цепь подавле-
ния не активизирована.
- Единичные загорания, цепь Beat Note подавляет некоторые сигна-
лы (нет потери чувствительности).
- Быстрые постоянные загорания, неправильная регулировка или
большое количество мешающих сигналов (потеря чувствительно-
сти).
- Постоянно включен, ON, система блокирована.
3.6.4. Проверка отношения сигнал / шум
• Установите поворотный переключатель S2 в положение 0 (работа/ положе-
ние по умолчанию).
• Проверьте уровень шума согласно следующей таблице.

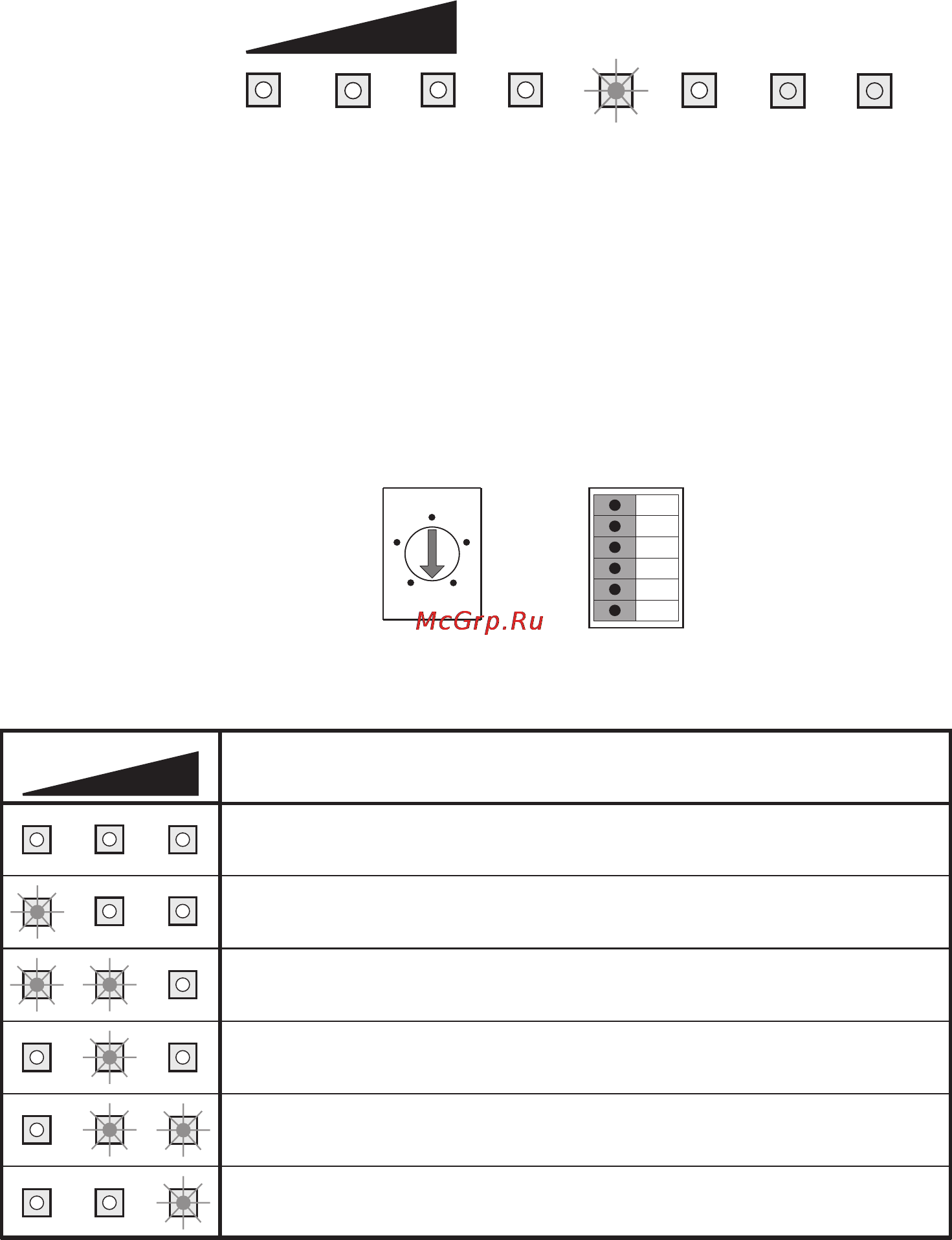

Таблица уровня шумового сигнала
14
Levelmeter
Clickfilter
Beatnote
Inhibit
Test
Caddy-
blanker
Flashing
Beat Note Check
00
44
66
22
88
RotaryRotary
SwitchSwitch
S2S2
DILDIL
S3S3
ONON OFFOFF
S3-6S3-6
S3-5S3-5
S3-4S3-4
S3-3S3-3
S3-2S3-2
S3-1S3-1
Levelmeter
Noise / Explanation
< 100 mVpp
Идеально для всех проходов
100 - 150 mVpp
Типичное значение для всех проходов
150 - 200 mVpp Приемлемое значение, не рекомендуется
для широких проходов
200 - 250 mVpp
Приемлемое значение для узких проходов
250 - 300 mVpp
Худший вариант для узких проходов
300 - mVpp
Неприемлемо
