ШТРИХ–М RF 15 [3/21] Аналоговая часть
![ШТРИХ–М RF 15 [3/21] Аналоговая часть](/views2/1175337/page3/bg3.png)

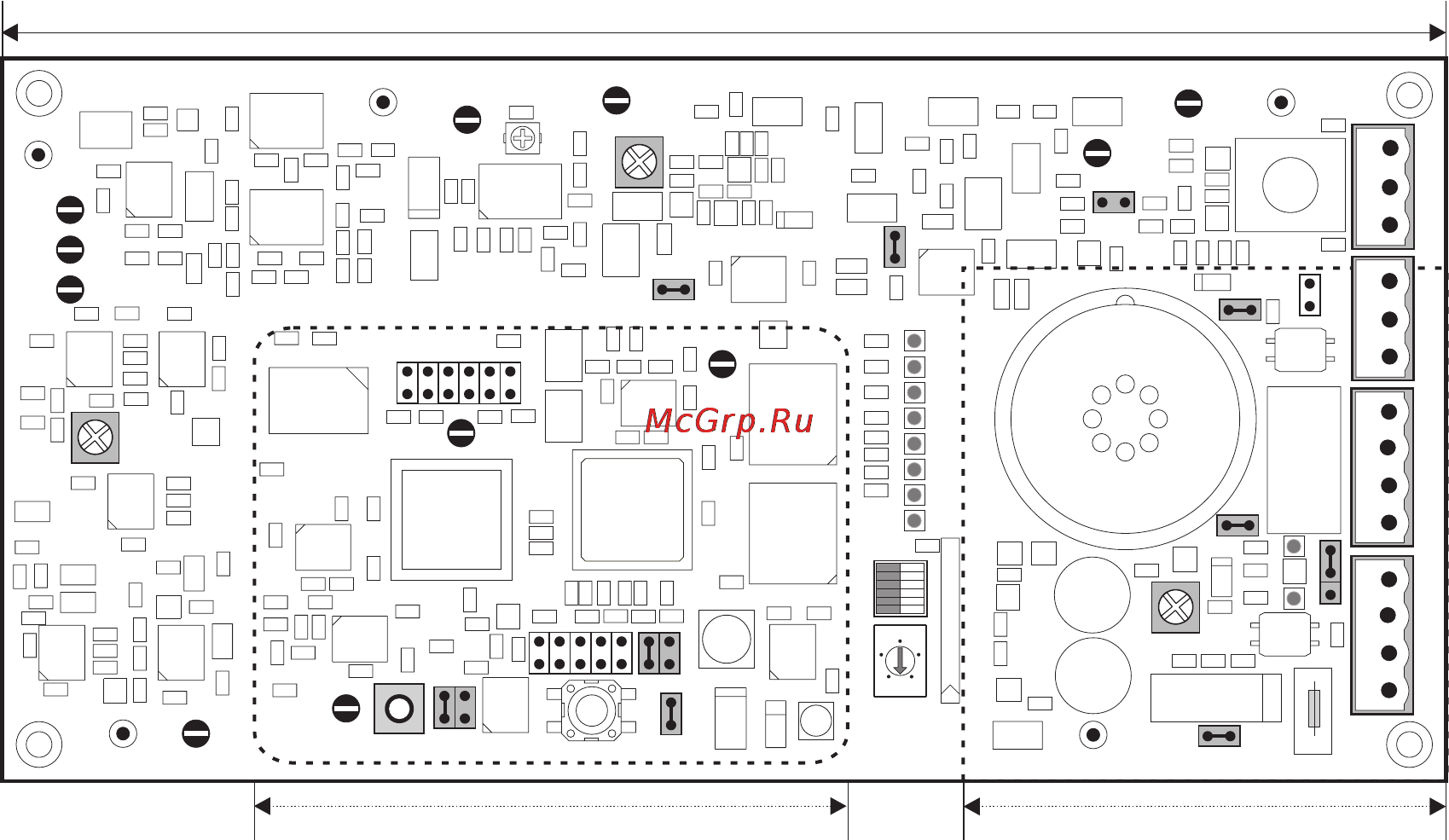

Плата приемника
1.1. Аналоговая часть
Первый каскад усилителя усиливает принятый ВЧ сигнал. Если этот сигнал является
слишком большим, усиление входного каскада может быть уменьшено, используя
джемпер J4 (Narrow или Wide положение).
Следующий каскад - полосно-пропускающий фильтр, имеющий полосу пропускания
от 7.2 до 9.2 МГЦ. Если необходимо, усиление ВЧ сигнала после полосно-
пропускающего фильтра может быть изменено с помощью потенциометра R112 (RF-
Gain). АРУ отсутствует, что позволяет регулировать усиление ВЧ сигнала. Амплиту-
да отклика сигнала маркера регулируется положением (настройкой) резистора. Син-
хронизация схемы цифровой обработки сигнала осуществляется через "эфир", т.е.
от принятого приемником сигнала передатчика. Применена схема подавления бие-
ний. Эта схема блокирует импульсную помеху, радио-передатчики и другие сигналы
с очень высоким Q фактором.
1.2. Цифровая часть
Аналоговый сигнал маркера дискретизируется (временные выборки) и оцифровыва-
ется в аналого-цифровом преобразователе. Процессор (40 МИЛЛИОНОВ КОМАНД В
СЕКУНДУ) фильтрует демодулированный НЧ сигнал и запоминает его в памяти. Он
обрабатывает эти данные, и если все сигнальные критерии выполнены, вырабаты-
вает сигнал тревоги.
Ползунковый переключатель (DIL) и ротационный переключатель позволяют регу-
лировать параметры программного обеспечения и проверять позиции.
1.3. Источник питания/ Сигнальная часть
Источник питания приемника запитывается от постоянного напряжения 20-24 VDC
или от переменного напряжения 18-20 VAC, поступающего на вход схемы пита-
3
Analog Part
Digital Part Power / Alarm Part
+
+-
+
GNDP3/RF
P4/
RF
GND
GNDGND
GND
P1/RF
P9
P2
P7
P6
R224
P5
P11
R112
P10
P8
S3
S2
ON OFF
X18
R426
DSP
J10
J4
J9
J8
J1
J3
J2
J5
J7
IN NC INOUT NC OUT
Power (X1) Relay (X3) Light (X4) Antenna (X2)
X6
Fuse
S1
X7
X5
(+ +) (- -)
J6
WD R
RF-Gain
BeatBeatBeat
Beat
Beatnote
Gain
LF
Video
Video
LF
Sync
Mod
Volume
0
4
6
2
8
1
RLY NC NO GND
