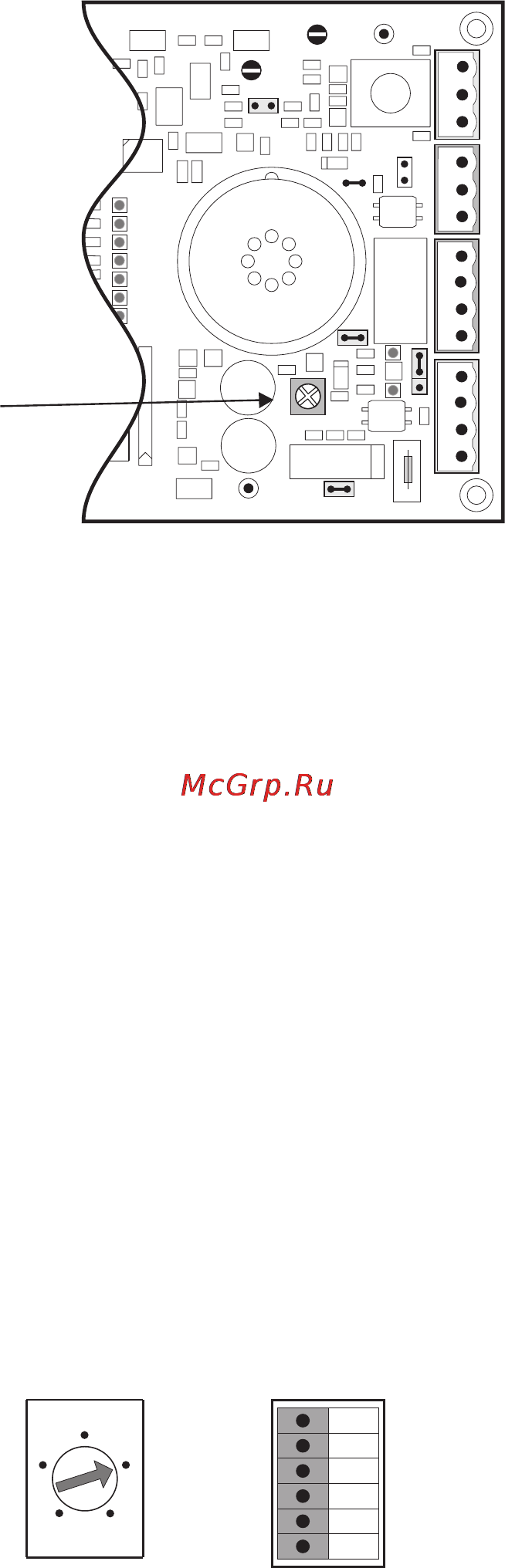

3.5. Настройка тревоги
•
Установите пот
енциометр регулировки громкости R426 на желаемый уровень
Внешнее подключение тревоги через разъем X3 (см. Приложение).
Управление звуковой сигнализацией
3.6. Быстрая проверка
3.6.1. Основные положения
При быстрой проверке поворотный переключатель S2 (положения от 0 до 9) может
быть установлен в разные тестовые позиции. Светодиод LED “Test” индицирует, что
переключатель находится не в с
тандартной (0) позиции. Три зеленых световых
инди-
катора LED’s используются как Levelmeter (измеритель уровня). Быстрая
процедура проверки не является полной заменой реальной настройки, описанной в
главах 3.4 - 3.5. Особенно соответствующая настройка подавления биений должна
быть сделана с помощью осциллографа.
3.6.2. Проверка усиления ВЧ сигнала (RF-Gain)
• Установите поворотный переключтель S2 в позицию 7 (Провер-
ка/подстройка усиления ВЧ). Светодиод (LED) Test загорится. Все пере-
ключатели DIL S3 установите в положение ON.
• Поверните потенциометр RF Gain R112 до тех пор, пока не загорится цен-
тральный светодиод на Уровнемере (три верхних светодиода).
12
8
+
+-
+
GNDP3/RF
P4/
RF
GND
R426
J4
J9
J8
J1
IN NC INOUT NC OUT
Power (X1) Relay (X3) Light (X4) Antenna(X2)
X6
Fuse
(+ +)
Volume
(- -)
RLY NC NO GND
V
olume
0
4
6
2
8
Rotary
Switch
S2
DIL
S3
ON OFF
S3-6
S3-5
S3-4
S3-3
S3-2
S3-1
