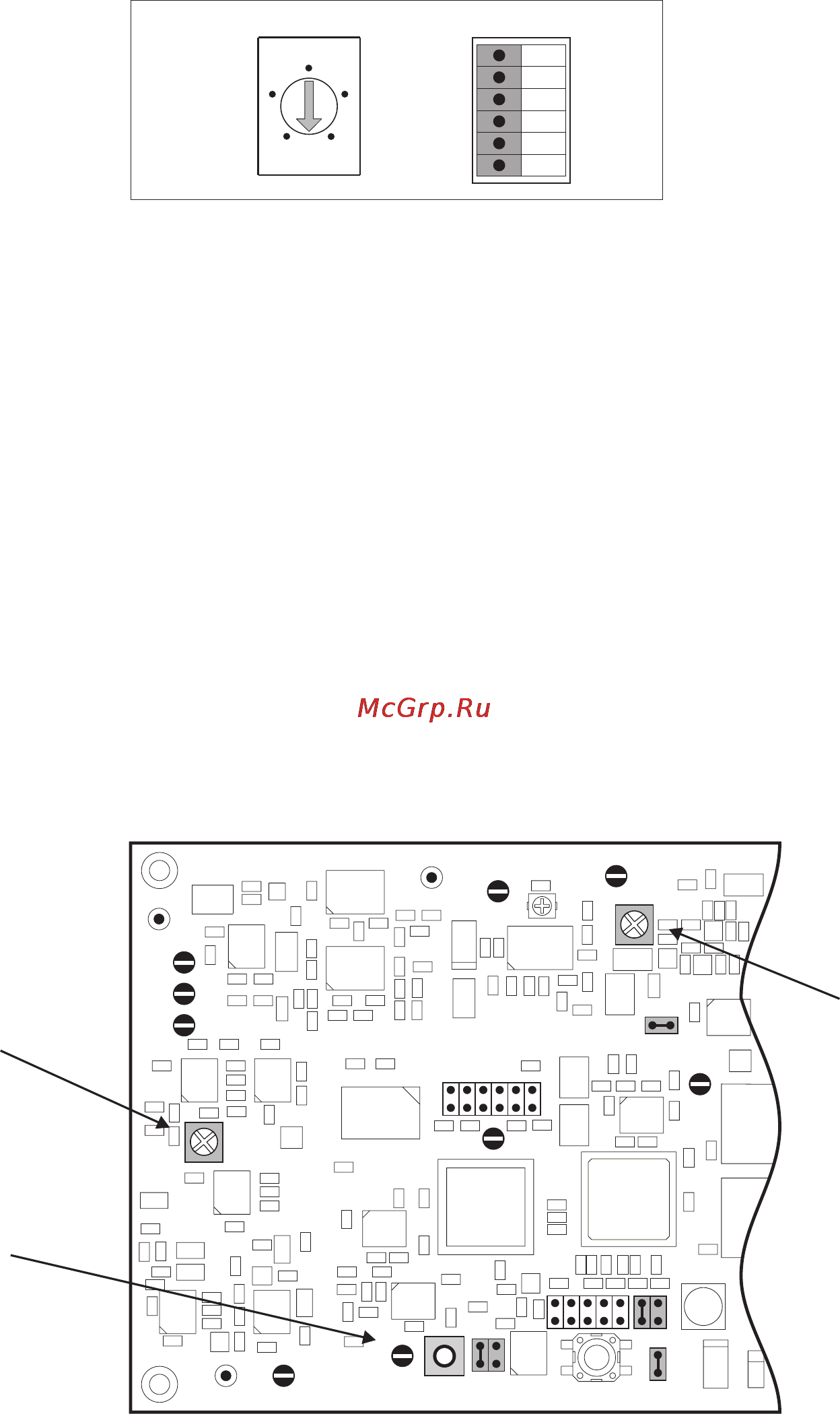

Настройки по умолчанию Rotary и DIL переключателей
3.4. Настройка приемника
3.4.1. Подстройка усиления ВЧ сигнала
•
Подклю
чите питание к RX плате (разъем питания X1).
•
Поверните потенциометр Beat Note-Ga
in (R224) против часовой стрелки
к минимальному положению.
•
Поверните потенциометр RF-Gain (R112) против часовой ст
релки к ми-
нимальному положению.
•
Подклю
чите пробник осциллографа (100 mVpp / деление) к P11-Video или
X18- Video.
Средства управления для ВЧ подстройки
• Установите время развертки 2 мс / деление. Синхронизируйте осциллограф
от от
рицательных импульсов. Рисунки ниже объясняют видео
сигнал подробно.
