- Рекомендуемый: Измеритель девиации частоты (например. XRST-1 cross-
point.nl) или эквивалент. SSM дипметр, показывющий минимальную, мак-
симальную, центральную частоту и частоту свипирования ВЧ сигнала.
3.3. Приемник Предварительные шаги
3.3.1. Подготовка
• Отключают питание от RX платы путем вытаскивания разъема питания Х2.
• Проверяют положение настроенных по умолчанию джамперов с J1 по J9 (J4
и J6 находятся под экраном). См. таблицу и расположение джамперов.
Настройки джамперов RX
по умолчанию
• Проверяют, что антенные провода подключены к разъему X2. Провода ан-
тенны должны быть подключены к терминалам 1 и 3.

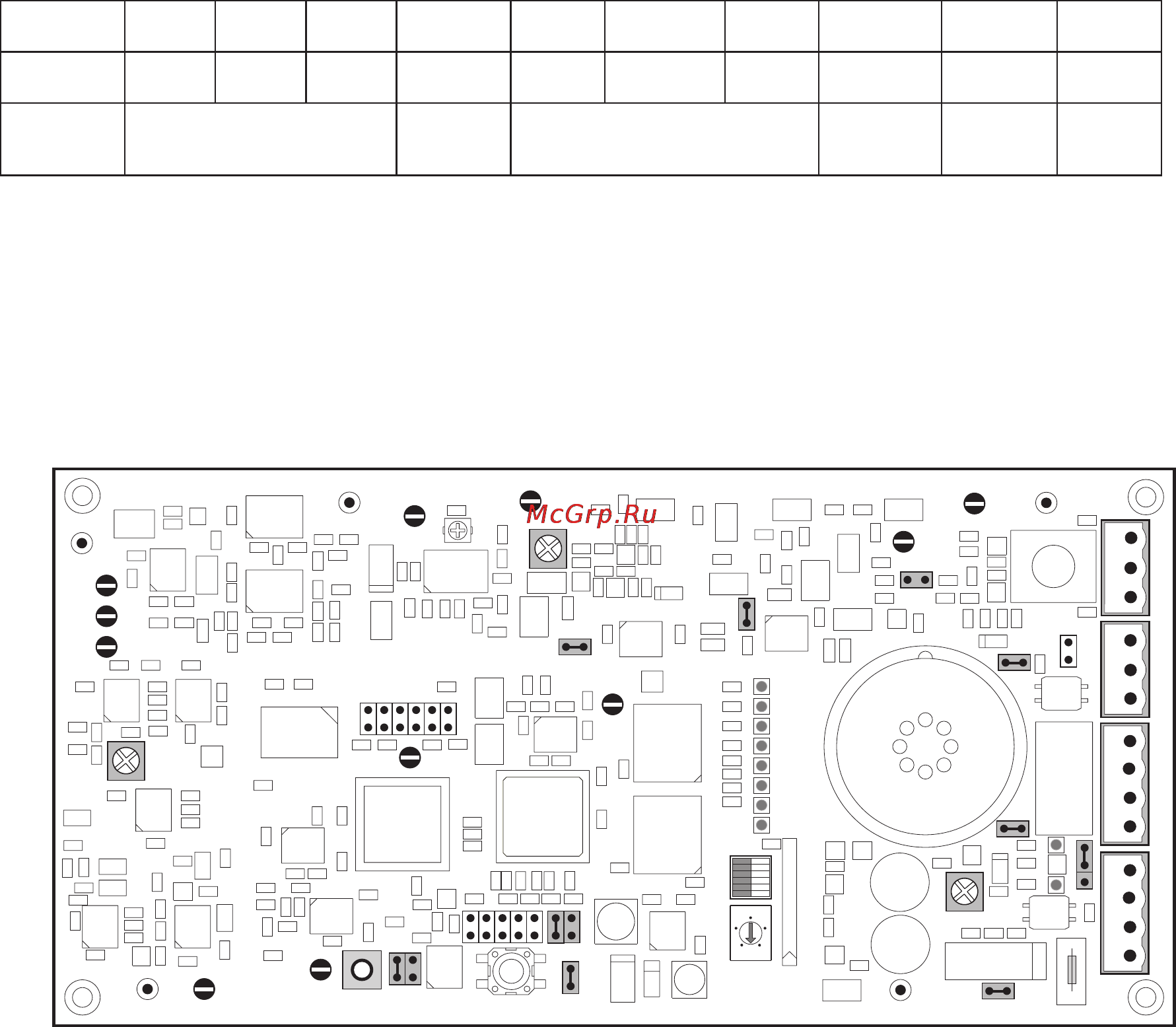

Положение настроечных джамперов платы RX по умолчанию
* Устанавливают вращающийся переключатель (S2) в положение 0 и все
шесть (6)
переключателей ползункового переключателя DIL(S3) в положение ON. Это на-
стройка по умолчанию.
6
Jumper (J1) (J2) (J3) J4 (J5) (J6/WD) (J7) J8 J9 J10
Setting IN IN IN OUT IN IN IN IN EXT IN
Remark ( ) = Factory use only
Wide/
Narrow
()=Factory
Sound
ON/OFF
Remote
Alarm
Sound
+
+-
+
GNDP3/RF
P4/
RF
GND
GNDGND
GND
P1/RF
P9
P2
P7
P6
R224
P5
P11
R112
P10
P8
S3
S2
ON OFF
X18
R426
DSP
J10
J4
J9
J8
J1
J3
J2
J5
J7
IN
NC
IN
OUT
NC
OUT
Power (X1) Relay (X3) Light (X4) Antenna (X2)
X6
Fuse
S1
X7
X5
(+ +) (- -)
J6
WD R
RF-Gain
BeatBeatBeat
Beat
Beatnote
Gain
LF
Video
Video
LF
Sync
Mod
Volume
0
4
6
2
8
1
RLY NC NO GND
