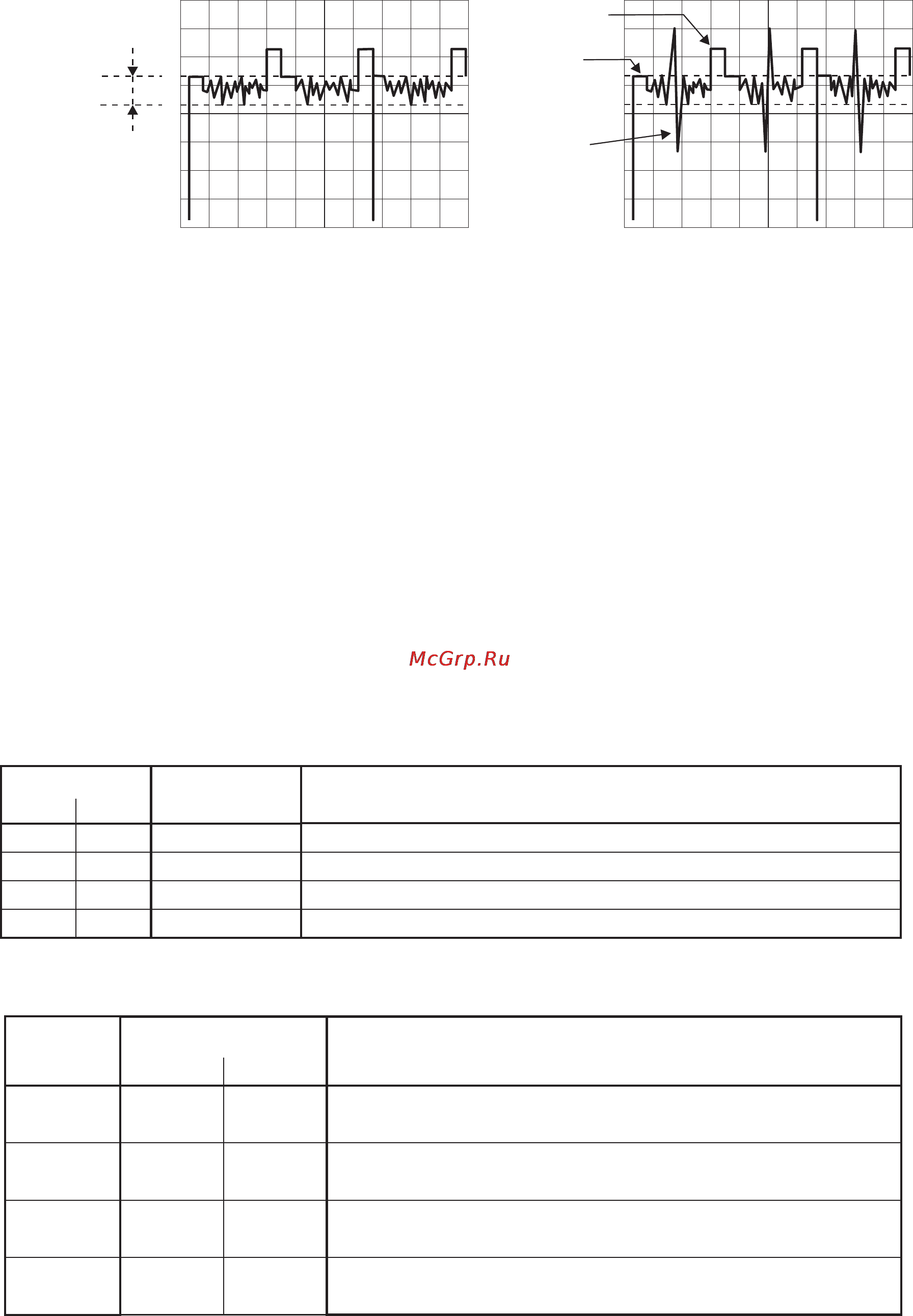

Шумы
Сигнал маркера + Шумы
Если уровень сигнала маркера много выше уровня сравниваемого порога:
-
Установите А / N отношение 4.5:1 (DIL переключатель S3-1 в поло-
жение OFF или смотрите Таблицу DIL Switch Table в главе 3.4.4.).
- Уменьшите чувствительность системы с помощью потенциометра
RF-Gain, повернув его против часовой стрелки.
Предостережение: Порог срабатывания сигнала тревоги самоустанавли-
вающийся.
3.4.4. Настройка DIL Switch переключателя
• рекомендуемое (по умолчанию) положение DIL переключателей (отS3-1 до
S3-6) -ON. Для других положений смотри таблицу.
Таблица DIL переключателей S3-1 и S3-2, а так же переключателей от S3-3 до S3-6.
11
100 mVpp
Noise
Tag
Signal
Alarm
Threshold
Noise
Indicator
DIL Switch S3
S3-1 S3-2
Description
ON
A / N Ratio
OFF
ON
ON
OFF OFF
OFF
ON
3:1
4.5 : 1
6:1
7.5 : 1
Alarmthreshold to Noiselevel Ratio, for low signal Tag o r Label
A / N Ratio
A / N Ratio, for high signal Tag
A / N Ratio
S3-3
S3-6
24 8
Enable Disable
S3-5
Normal Alternate
Baseband Filter: - Normal Baseband Filter
- Alternate BF, reduces low Q artefacts
Position
ON
(Default)
OFF
Description
DIL Switch
S3
S3-4
----------
Alarm Accept
- 24 Times, Alarm Conditions fulfilled
Counter:
- 8 Times, Alarm Conditions fulfilled
Not implemented yet
Click Filter:
- Enable, Click Filter active
- Disable, Click Filter not active
