ШТРИХ–М RF 15 [17/21] Схема соединителя x3 блок внешней тревоги
![ШТРИХ–М RF 15 [17/21] Схема соединителя x3 блок внешней тревоги](/views2/1175337/page17/bg11.png)

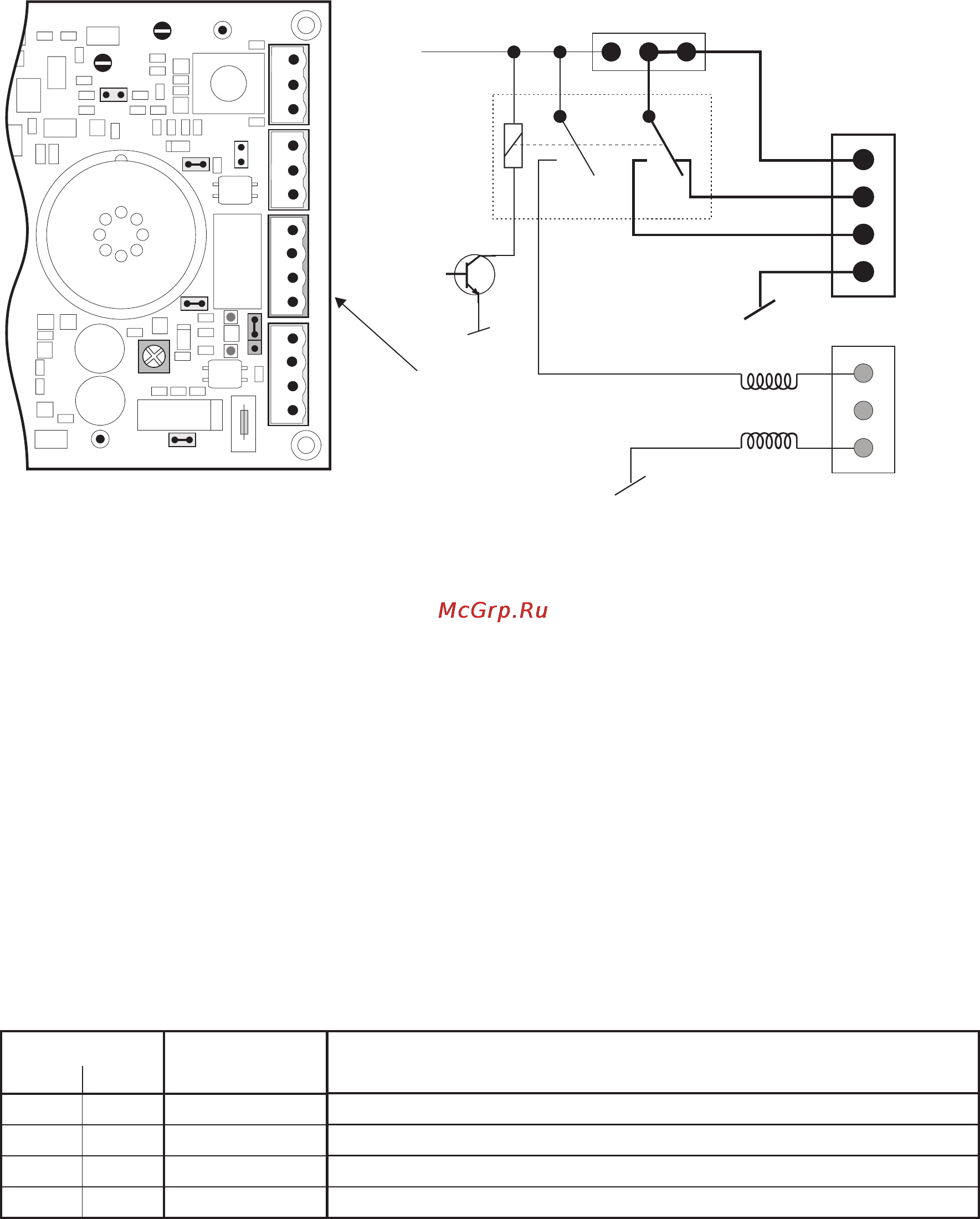

4.3. Схема соединителя X3 (блок внешней тревоги)
Схема разъема X3
Предостережение: Если используются внутренние 24 VDC, дополнительный
фильтр постоянного тока DC должен быть установлен во внешней линии.
Фильтр постоянного тока должен быть установлен непосредственно около
разъема X3, чтобы защитить приемную плату от внешних наводок.
Характеристики реле:
Параметры контактов:
Максимальное напряжение коммутации 48VAC или 48VDC
Максимальный ток переключения 1A
Внимание: Нельзя подсоединять напряжение 230 / 110 в к разъему X3. Опасное
напряжение, способное вывести плату из строя.
4.4. Назначение ползункового переключателя
17
RLY = Common
NC = Normally Closed
NO = Normally Open
GND = Ground
+
+-
+
GNDP3/RF
P4/
RF
GND
R426
J10
J4
J9
J8
J1
IN
NC
IN
OUT
NC
OUT
Power (X1) Relay (X3) Light (X4) Antenna(X2)
X6
Fuse
(+ +) (- -)
Volume
RLY NC NO GND
INT EXT
Relay
+24 VDC/INT
max. 50mA
1
RLY
NC
NO
GND
X3
J9
1
OUT
OUT
X4
Ant.
Light
DIL Switch S3
S3-1 S3-2
Description
ON
A / N Ratio
OFF
ON
ON
OFF OFF
OFF
ON
3:1
4.5 : 1
6:1
7.5 : 1
Alarmthreshold to Noiselevel Ratio, for low signal Tag o r Label
A / N Ratio
A / N Ratio, for high signal Tag
A / N Ratio
DIL Switch Table
