Обратите внимание: Прежде, чем начать поворачивать потенциометр RF Gain, по-
верните его полностью против часовой стрелки.

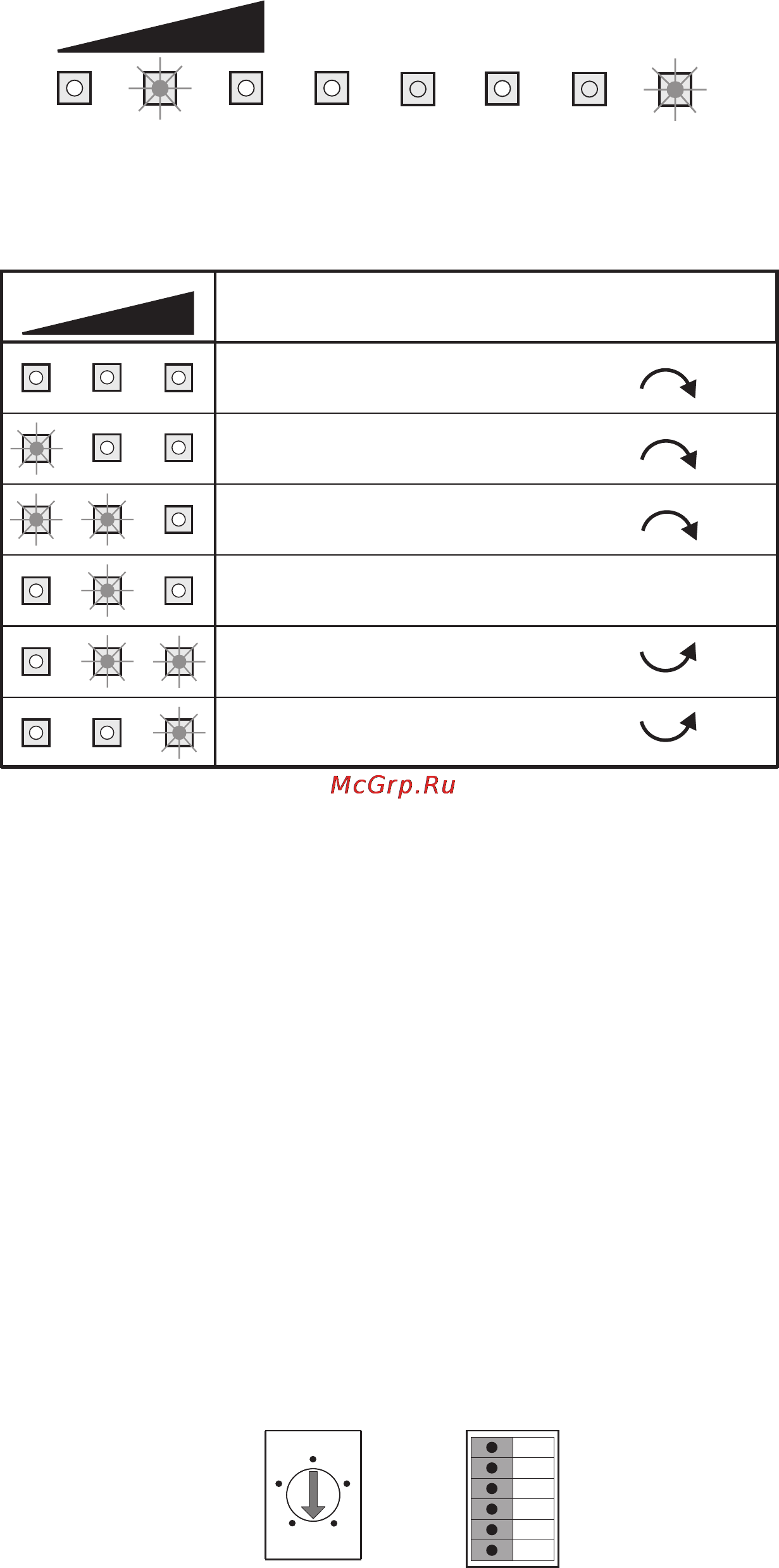

Проверка/подстройка усиления ВЧ сигнала
Пошаговая подстройка усиления ВЧ сигнала
Замечание: Если усиление ВЧ сигнала очень высокое, могут загореться
все три светодиода Уровнеметра (Levelmeter) и светодиод подав-
ления (Inhibit).
3.6.3. Проверка подавления биений
Внимание: В быстрой настройке не может быть проведена корректная подстройка
подавления биений и для правильной регулировки необходимо обратиться к
главе 3.4.2.
• Установите поворотный переключатель S2 в позицию 0 (Работа/ мода по
умолчанию).
• Проверьте состояние светодиода Beat Note:
13
Levelmeter
Clickfilter
Beatnote
Inhibit
Test
Caddy-
blanker
ON ON
Levelmeter
Action
Поверните от 0 по часовой
стрелке до загорания диода
Ккрутить по часовой стрелке
до загорания диода в центре
Медленно крутить по часовой
до загорания диода в центре
OK
Крутить медленно против
часовой до схемы выше
Крутить против часовой до
загорания диода в центре
00
44
66
22
88
RotaryRotary
SwitchSwitch
S2S2
DILDIL
S3S3
ONON OFFOFF
S3-6S3-6
S3-5S3-5
S3-4S3-4
S3-3S3-3
S3-2S3-2
S3-1S3-1
