Pioneer S-21W [30/112] Aufstellung
![Pioneer S-21W [30/112] Aufstellung](/views2/1177489/page30/bg1e.png)
4
De
Inhaltsverzeichnis
Merkmale ............................................ 4
Mitgeliefertes Zubehör ......................4
Aufstellung ......................................... 4
Anschlüsse und Betrieb (S-21W) ........ 7
Anschlüsse und Betrieb (S-11) ...........9
Technische Daten .............................. 11
Störungsbeseitigung ........................12
Merkmale
S-21W
• Hohe Ausgangsleistung von 160 W
(Spitzenleistung)
•Kompakte Konstruktion und tiefe Bässe
•Phase Control-Technologie
S-11
•Belastbarkeit 150 W
• Rundes Gehäuse
•Phase Control-Technologie
Mitgeliefertes Zubehör
S-21W
•Cinchsteckerkabel (3 m) x 1
• Netzkabel
S-11
•Lautsprecherkabel (4 m) x 3
•Lautsprecherkabel (10 m) x 2
• Rutschfester Untersetzer x 20
•Halterung für Wandmontage x 4
•Schraube (M5) x 4
Sowohl S-21W als auch S-11:
•Garantiekarte
• Bedienungsanleitung (vorliegendes
Handbuch)
Aufstellung
Aufstellen der
Lautsprecher

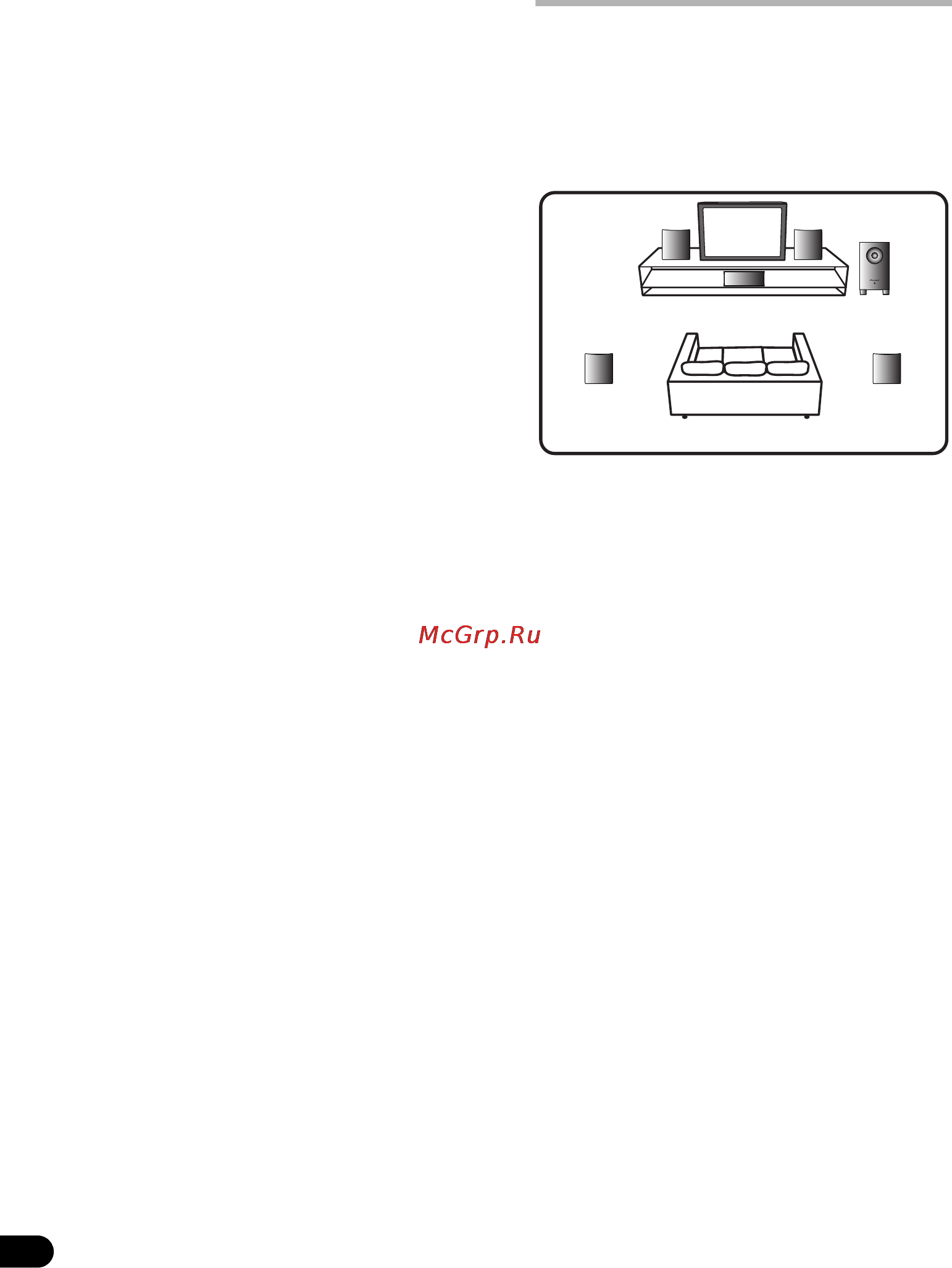

•Wie in der beigefügten Abbildung gezeigt
lässt sich ein echter 5.1-kanaliger Surround
Sound erhalten, wenn Surround-
Lautsprecher hinter der Hörposition
aufgestellt werden.
1 vorderer linker Lautsprecher
2 Mittellautsprecher
3 vorderer rechter Lautsprecher
4Subwoofer
5 Hörposition
6 linker Surround-Lautsprecher
7 rechter Surround-Lautsprecher
•Der Subwoofer und die Surround-
Lautsprecher dieser Anlage können nicht
in der Nähe eines Fernsehgerätes oder
Farbmonitors mit Kathodenstrahlröhre
verwendet werden. Bei Verwendung eines
eines Fernsehgerätes oder Farbmonitors
mit Kathodenstrahlröhre müssen die
Lautsprecher in einem größeren A
bstand
vom Anzeigegerät aufgestellt werden.
Andere Geräte, die gegenüber
Magnetismus empfindlich sind (z. B.
Diskettenlaufwerke, Cassettenrecorder,
Videocassettenspieler usw.) sollten
ebenfalls in einem größeren Abstand vom
Subwoofer und den Surround-
Lautsprechern aufgestellt werden.
Subwoofer (S-21W)
•Vermeiden Sie beim Tragen des
Subwoofers eine Berührung der
Grundplatte, da sich der Lautsprecher an
dieser Stelle befindet.
• Stellen Sie den Subwoofer so auf, dass
seine Vorderseite auf die Hörposition weist.
• Da das menschliche Gehör die Richtung,
aus der tiefe Töne das Ohr erreichen, nicht
genau wahrnehmen kann, werden die
2
1 3
7
5
6
4
03_S-21W&S-11_DE.book 4 ページ ２０１０年３月１６日 火曜日 午前１０時４３分
