Pioneer S-21W [81/112] Подключение и эксплуатация s 21w
![Pioneer S-21W [81/112] Подключение и эксплуатация s 21w](/views2/1177489/page81/bg51.png)
7
Ru
English Français Deutsch
Nederlands
Italiano Español
Pyccкий
Подключение и
эксплуатация (S-21W)

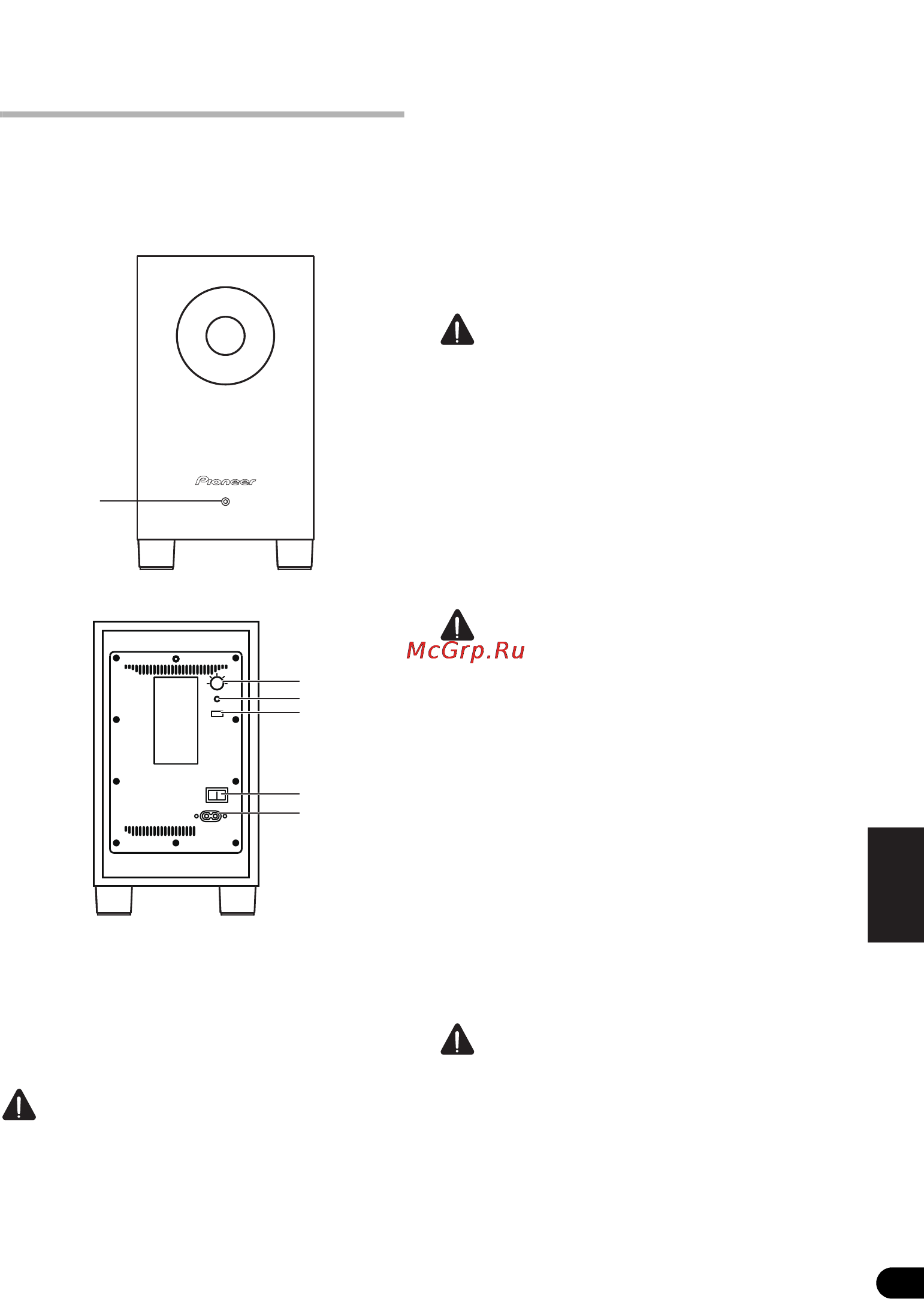

Органы подключения и
управления на наружных
панелях
Передняя панель
Задняя панель
1 Индикатор питания
При включении питания состояние
индикатора изменяется с мигания на
постоянное горение синим цветом. В
режиме ожидания индикатор горит
красным цветом.
• Питание продолжает подаваться, даже когда
индикатор питания отключен. Чтобы
полностью прервать подачу питания,
необходительно отсоединить штепсель
питания (вилку) от розетки. Если данное
изделие не используется в течение
длительного периода времени, на
пример во
время отпуска, отсоединяйте шнур питания
(вилку) от сетевой розетки по
соображениям безопасности.
Несоблюдение этого указания может
привести к пожару.
2 Ручка регулировки уровня громкости
(MIN/MAX)
• Регулирует уровень громкости
сабвуфера.
• На данном устройстве уровень
громкости низкочастотных звуков может
настраиваться независимо, поэтому не
увеличивайте уровень громкости
низкочастотных звуков на р
есивере.
• Ручка регулировки уровня громкости на
заводе устанавливается в положение MIN.
3 Входной разъем для линейного
входа (LINE IN)
4 Кнопка автоматического
переключения в режим ожидания
(AUTO STANDBY)
• Включение и выключение функции
автоматического переключения в режим
ожидания.
• Установка по умолчанию для
переключателя AUTO STANDBY: включено
(ON).
Функция автоматического
переключения в режим ожидания
Если в течение десяти минут не поступает
входной сигнал (или поступает только очень
слабый сигнал), устройство автоматически
переключается в режим ожидания (индикатор
питания начинает гореть красным цветом).
Устройство автоматически включится при
поступлении входного сигнала. Функция
переключения в режим ожидания отключена,
когда переключатель AUTO STANDBY
установлен в положение выключения (OFF).
• Могут наблюдаться случаи, когда с
по
дключенного компонента поступает шум
или другие сигналы, отличные от
аудиосигналов, что вызывает
автоматическое включение питания
сабвуфера, на котором включен режим
автоматического переключения в режим
ожидания. Если это произойдет, выключите
функцию автоматического переключения в
режим ожидания и включайте и
выключайте сабвуфер вручную.
1
4
3
5
2
6
MIN
ON
MAX
LINE IN
AUTO STANDBY
ON
POWER
AC IN
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
ВНИМАНИЕ
