Pioneer S-21W [83/112] Подключение и эксплуатация s 11
![Pioneer S-21W [83/112] Подключение и эксплуатация s 11](/views2/1177489/page83/bg53.png)
9
Ru
English Français Deutsch
Nederlands
Italiano Español
Pyccкий
Подключение и
эксплуатация (S-11)
Подключение
Перед выполнением или изменением
соединений отключите питание и
отсоедините шнур питания от сетевой
розетки переменного тока.
Подсоединение колонок
Для получения наилучших результатов
эксплуатации колонок важно правильно
выполнить их подключение к ресиверу.
Подключение каждой из колонок выполняется
соединением двух контактов: положительного
(+) и отрицательного (–). Необходимо
соблюдать полярность между ресивером и
колонкой.
1 Подсоедините один конец
прилагаемого колоночного кабеля к
контактам в задней части каждой
колонки.
• Подсоедините провод с цветовой
маркировкой к красн
ому (+) контакту; а
провод без маркировки — к черному (–)

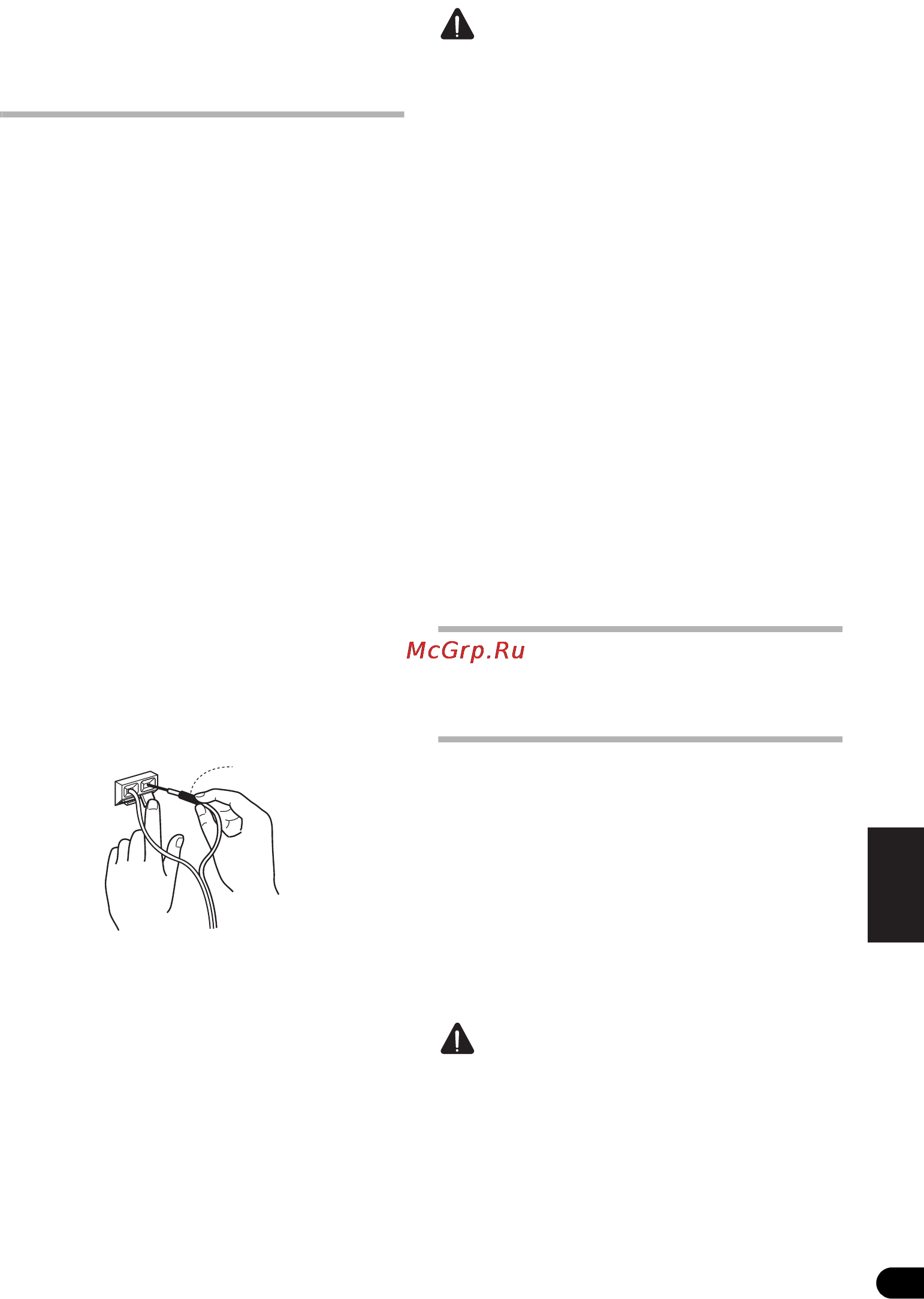

контакту. Нажмите на пружинный
язычок клеммы и вставьте провод, как
это показано ниже. Отпустите язычок,
чтобы зафиксировать провод.
2 Подсоедините другой конец
колоночного кабеля к ресиверу.
• Для подсоединения вставьте цветной
провод в соответствующую
положительную (цветная) клемму, а
другой провод — в отрицательную
(черная) кле
мму. См. также инструкции
по эксплуатации, прилагаемые к
ресиверу.
• Контактные клеммы для
громкоговорителей находятся под
ОПАСНЫМ НАПРЯЖЕНИЕМ. Во
избежание риска поражения электрическим
током при подсоединении или
отсоединении колоночных кабелей
отсоединяйте шнур питания , перед тем как
прикасаться к неизолированным частям.
• После подсоединения штепселей слегка
потяните за кабели, чтобы убедиться в то
м,
что концы кабелей надежно закреплены в
контактных разъемах. Плохой контакт
может стать причиной появления шумов и
пропадания звука.
• Если провода кабелей будут случайно
выдернуты из контактных разъемов и
войдут в контакт между собой, это вызовет
чрезмерную дополнительную нагрузку на
ресивер. Это может привести к сбоям в
работе и даже по
ломке ресивера.
• Когда вы пользуетесь комплектом колонок,
подсоединенных к ресиверу, вы не сможете
получить нормальный эффект
стереофонического звучания, если
полярность подключения (+, –) одной из
колонок (левой или правой) изменена на
обратную.
Работа с устройством
• Установите частоту разделения на
ресивере на 200 Гц.
Крепление передних
колонок и колонок
объемного звучания на
стене
Монтаж скоб
• При креплении скобы к задней панели
колонки как можно крепче затяните винт
(прилагается).
• Не прикрепляйте скобы к центральной
колонке или сабвуферу.
• Используйте винт с резьбой метрического
типа M5. Не используйте винт с резьбой
дюймового типа.
Красный (+)
Ч
ерный (–)
Красная цветовая
маркировка
ВНИМАНИЕ
ВНИМАНИЕ
07_S-21W&S-11_RU.book 9 ページ ２０１０年３月１６日 火曜日 午後４時５０分
