7
Zhtw

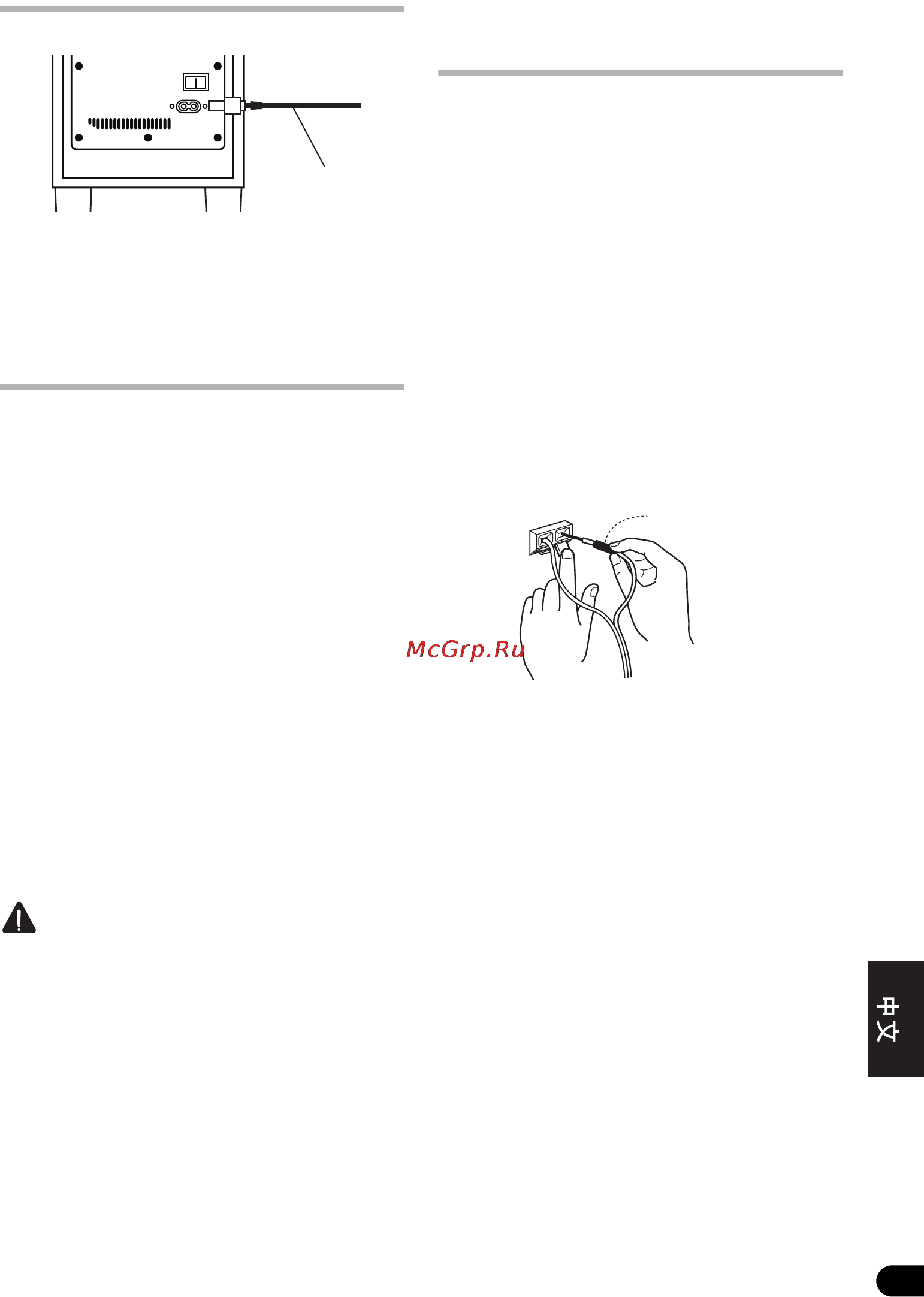

連接電源線
連接本機的電源線至本機的電源接頭 （AC
IN
），而另一端則連接至 AC 電源。 開啟電源
時，先開啟接收器的電源，然後再開啟本機
的電源。
操作
如需有關操作部分功能的詳細資料，請參閱
第
5 頁上的
面板設備
。
1 開啟 POWER 開關 （5）。
• 若本機的電源線連接至接收器上的
AC插
座且開關為
ON，則本機可與接收器一
起開／關。
• 若本機的電源線無法連接至接收器，在
開啟本機電源前，請先開啟接收器的電
源。
關閉電源時，請在關閉接收器的電
源前關閉本機電源。
• 設定交越頻率為符合揚聲器實際使用的
頻率。
2 操作接收器並調整其他揚聲器的音量。
3 使用音量旋鈕 （2）調整低音音量。
• 從
MIN 位置緩慢轉動旋鈕。
4 關閉 POWER 開關 （5）。
• 電源指示燈熄滅。
• 請勿長時間使用揚聲器輸出失真的聲音。
可能會導致揚聲器受損並可能會引起火
災。
連接及使用 （S-11）
接線
進行或改變接線時，請務必先將電源關掉並
從 AC 插座上拔掉電源線。
連接揚聲器
若要獲得最完美的揚聲器輸出，正確的連接
揚聲器與接收器尤其重要。
各揚聲器連接均
由正 （
+）及負 （–）端子組成。 接收器與揚
聲器間的這些端子必須相符。
1 將隨附揚聲器線的一端接至每一個揚聲器
的後側。
• 將有色彩標記的線連接至紅色 （
+）端
子；而將無標記的線連接至黑色 （–）
端子。
按下裝有彈簧的固定片並插入電
線，如下圖所示。
釋放固定片以固定電
線。
2 將各揚聲器線的另一端連接至接收器。
• 若要連接，請將標色的電線插入配對的
正 （標色）端子，而另外的電線則插入
負 （黑色）端子。
另請參閱接收器隨附
的操作手冊。
ON
POWER
AC IN
Ⴌྜጤ
ݨཏ
कՔ (+)
༄Ք (–)
कՔዀଅ
03_S-21W_S-11_zhtw.fm Page 7 Tuesday, March 16, 2010 4:27 PM
