49
1 К источнику питания
2 Зависит от типа автомобиля, функция 2* и 4* могут разли-
чаться. В этом случае подключите 1* к 4* и 3* к 2*.
3
Желтый (2*)
Резервный (или дополнительный)
4
Желтый (1*)
Подключение к клемме источника 12 В постоянного тока.
5
Красный (4*)
Дополнительный (или резервный)
6
Красный (3*)
Подключение к клемме управления включения зажигания (12
В пост. тока).
7
Соединяйте между собой одинаковые по цвету выводы.
8 Оранжевый/белый
К клемме переключения освещения.
9
Черный (земля)
К корпусу (металл) автомобиля.
a
Синий/белый (5*)
Положение контакта разъема ISO будет отличаться в зависи-
мости от типа автомобиля. Подключите 5* и 6*, если контакт
5 – тип управления антенной. В другом типе автомобиля
никогда не соединяйте 5* и 6*.
b
Синий/белый (6*)
Подключение к клемме управления реле автомобильной
антенны (макс. 300 мА 12 В пост. тока).
c
Синий/белый
Подключение к клемме управления системой усилителя
мощности (макс. 300 мА 12 В пост. тока).
d
Фиолетовый/белый
Из двух электрических проводов, подключенных к задней
лампе, подключите один, в котором изменяется напряжение
при положении рычага переключения передач REVERSE (R).
Данное подключение позволяет устройству распознавать
движение автомобиля вперед или назад.
e
Желтый/черный
При использовании оборудования с функцией отключения
звука подключите этот вывод к выводу “Audio Mute” на
этом оборудовании. Если нет, оставьте вывод “Audio Mute”
свободным.
f
Светло-зеленый
Используется для обнаружения состояния ON/OFF. ручного
тормоза. Этот вывод должен подключаться со стороны
подачи энергии выключателя ручного тормоза.
g
Способ подключения
1 Зажмите вывод.
2 Зажмите жестко с помощью плоскогубцев с большим
удлинением.
h
Сторона подачи энергии
i Выключатель ручного тормоза
j Сторона земли
k Выводы динамика
Белый: Передний левый + или высший диапазон левый +
Белый/черный: Передний левый – или высший диапазон
левый –
Серый: Передний правый + или высший диапазон правый +
Серый/черный: Передний правый – или высший диапазон
правый –
Зеленый: Задний левый + или средний диапазон левый +
Зеленый/черный: Задний левый – или средний диапазон
левый –
Фиолетовый: Задний правый + или средний диапазон правый
+
Фиолетовый/черный: Задний правый – или средний диапазон
правый –
l
Разъем ISO
В некоторых автомобилях может разделяться на два. В этом
случае подключите оба разъема.
Положение выключателя ручного тормоза зависит от модели
автомобиля. Подробные сведения можно получить в руковод-
стве владельца автомобиля или дилера.
При подключении сабвуфера к данному изделию вместо
заднего динамика измените настройку заднего выхода в
начальное значение. Выход сабвуфера данного изделия
монофонический.
При использовании сабвуфера 70 Вт (2Ω), подключите саб-
вуфер к фиолетовому и фиолетовому/черному выводам этого
устройства. Не подключайте ничего к зеленому и зеленому/
черному выводам.

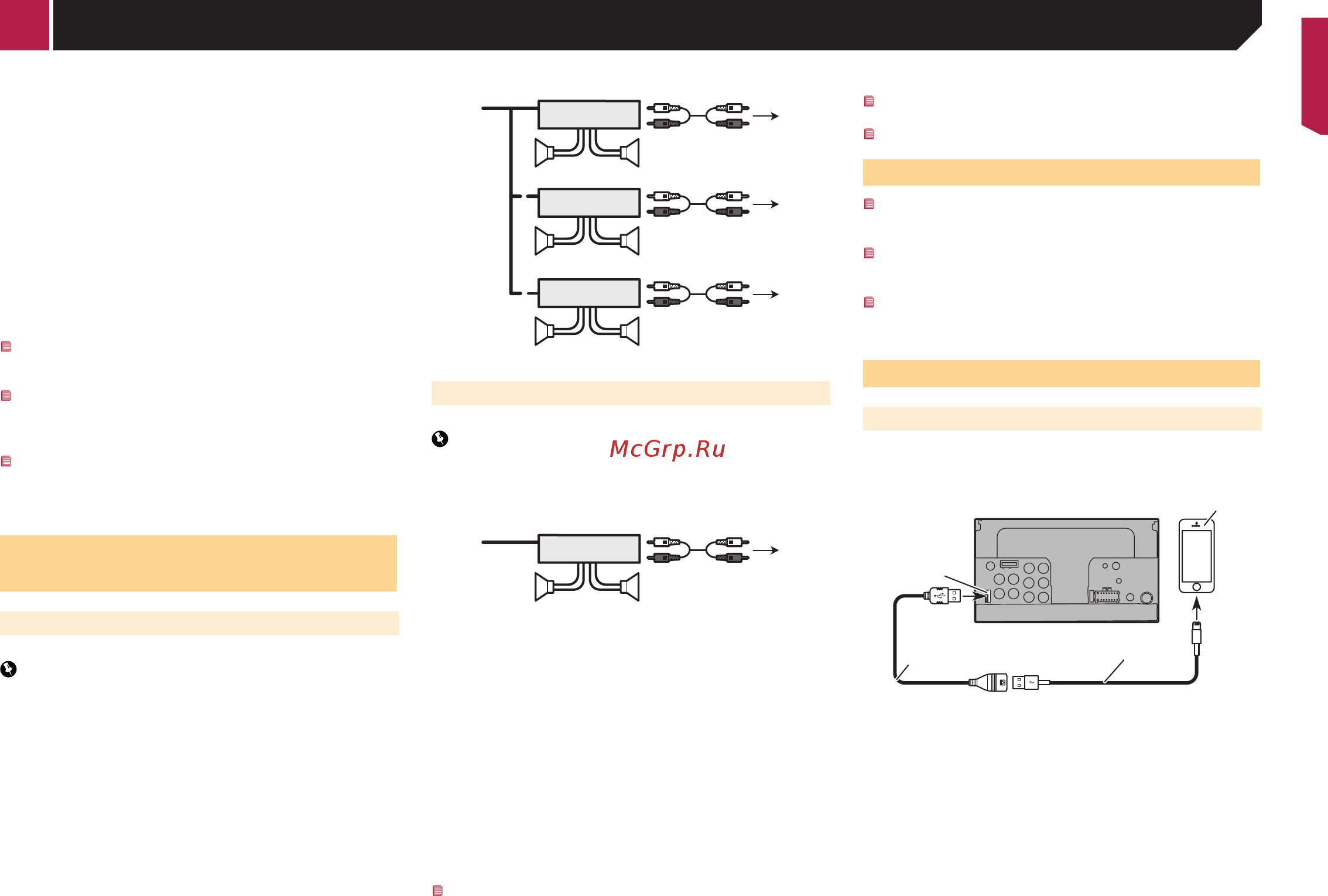

Усилитель мощности (прода-
ются отдельно)
Без внутреннего усилителя
Важно
Выводы динамиков не используются, когда применяется это
подключение.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
С внутренним усилителем
Важно
Сигналы переднего и заднего динамиков (STD) или сигналы
динамиков среднего диапазона (NW) – выход от выводов
динамиков, когда используется это подключение.
1
3
2
8
99
1 Система дистанционного управления
Подключите к синему/белому кабелю.
2
Усилитель мощности (продаются отдельно)
3 Подключите с помощью RCA-кабеля (продается отдельно)
4 К заднему выходу (STD)
К выходу среднего диапазона (NW)
5
Задний динамик (STD)
Динамик среднего диапазона (NW)
6
К переднему выходу (STD)
К выходу высшего диапазона (NW)
7
Передний динамик (STD)
Выход высшего диапазона (NW)
8
К выходу сабвуфера (STD)
К выходу низшего диапазона (NW)
9
Сабвуфер (STD)
Динамик низшего диапазона (NW)
Измените режим динамиков на стандартный (STD) или
сетевой режим (NW).
При первом запуске
на стр. 9
Вы можете изменить RCA-выход сабвуфера в зависимости от
Вашей сабвуферной системы.
Выход сабвуфера данного изделия монофонический.
iPhone и смартфон
Подробную информацию о подключении внешнего устрой-
ства с помощью кабеля, приобретаемого дополнительно, см.
в руководстве по эксплуатации кабеля.
Подробную информацию о подключении, управлении и
совместимости iPhone см. в
Настройка iPod / iPhone или
смартфона
на стр. 17.
Подробную информацию о подключении, управлении и
совместимости устройства Android см. в
Настройка iPod /
iPhone или смартфона
на стр. 17.
iPhone с разъемом Lightning
Подключение через USB-порт
Для подсоединения необходим интерфейсный USB-кабель для
iPod / iPhone (CD-IU52) (продается отдельно).
1
2
4
3
1 USB-порт
2 USB-кабель 1,5 м
3 Интерфейсный USB-кабель для iPod / iPhone (CD-IU52)
(продается отдельно)
4
iPhone с разъемом Lightning
< CRB4610-A >
Подключение
49
