Pioneer avh-x2700bt [52/68] Установка

Pioneer AVH-X5700BT [52/68] Установка
52
1
3
4
2
1 Заводской кронштейн для установки радиоблока
2 Если защелка препятствует установке, ее можно отогнуть
вниз.
3
Приборная панель или консоль
4 Винт со сферической головкой большого размера или болт с
плоской головкой
Используйте только винты, входящие в комплект поставки
данного изделия.
Установка микрофона
X5700BT
X2700BT
● Установите микрофон в таком месте и на таком расстоянии, с
которого легко будет восприниматься голос водителя.
●
Убедитесь в том, что изделие выключено (ACC OFF) перед
подключением микрофона.
Установка на солнцезащитный
козырек
1 Проложитепроводмикрофонавпаз.

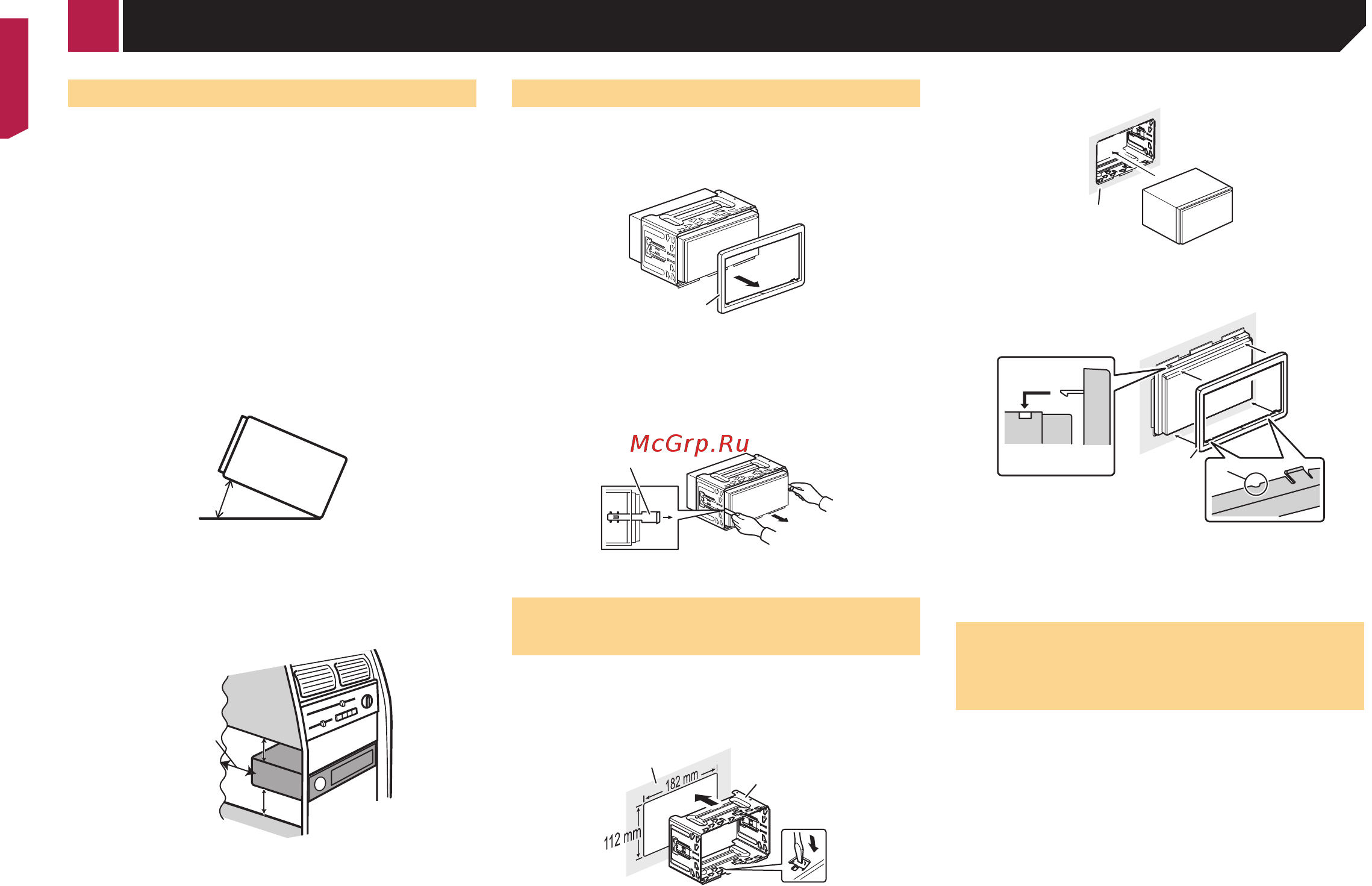

Рекомендации по установке
● Запрещается устанавливать данное изделие в местах, подвер-
гающихся воздействию высоких температур или влажности,
например в местах:
●
Ближайших к отопительным, вентиляционным отверстиям
или диффузорам кондиционера.
●
На которые попадают прямые солнечные лучи, например на
поверхности приборной панели.
●
На которые может попадать дождь, например возле двери или
на полу автомобиля.
●
Устанавливайте данное изделие горизонтально на поверх-
ности, имеющей отклонение в пределах от 0 до 30 градусов
(в пределах 5 градусов влево или вправо). Ненадлежащая
установка блока на поверхности с наклоном, превышающим
указанные отклонения, повышает вероятность возникнове-
ния ошибок при отображении местоположения автомобиля
и может ухудшать характеристики отображения иным
способом.
30°
● Чтобы обеспечить надлежащее рассеивание тепла во
время использования данного устройства, при выполнении
установки следует убедиться, что позади задней панели
оставлено достаточно свободного пространства, и свернуть
все свободные кабели таким образом, чтобы они не блокиро-
вали вентиляционные отверстия.
5 см
5 см
Ост
авить
прост
орное
мест
о
Перед установкой системы
1 Снимитенакладнуюрамку.
Чтобы снять накладную рамку, потяните наружу ее верхнюю и
нижнюю часть.
1
1 Накладная рамка
2 Вставьтеприлагаемыеключидляизвлеченияс
обеихсторонустройствадотехпор,покаонине
защелкнутсянаместе.
3 Потянитеустройствоиздержателя.
1
1 Ключ для извлечения
Установка с помощью
держателя
1 Вставьтедержательвприборнуюпанель.
2 Зафиксируйтемонтажнуюобойму,загнувметал-
лическиеязычки(90°)спомощьюотвертки.
1
2
1 Приборная панель
2 Держатель
3 Установитеданноеустройствовдержатель.
1
1 Приборная панель
4 Установитенакладнуюрамку.
1
2
1 Накладная рамка
2 Паз
Установите накладную рамку таким образом, чтобы сторона с
пазом была направлена вниз.
Установка с использованием
боковых отверстий для винтов
данного изделия
Установкаданногоизделияназаводскойкрон-
штейндляустановкирадиоблока.
Расположите данное изделие таким образом, чтобы отверстия
для болтов совпадали с отверстиями для болтов на кронштейне, и
затяните болты в трех точках с каждой стороны.
Используйте либо винты со сферической головкой большого раз-
мера (5 мм × 8 мм), либо винты с плоской головкой (5 мм × 9 мм),
в зависимости от формы отверстий для винтов на кронштейне.
< CRB4610-A >< CRB4610-A >
Установка
52
