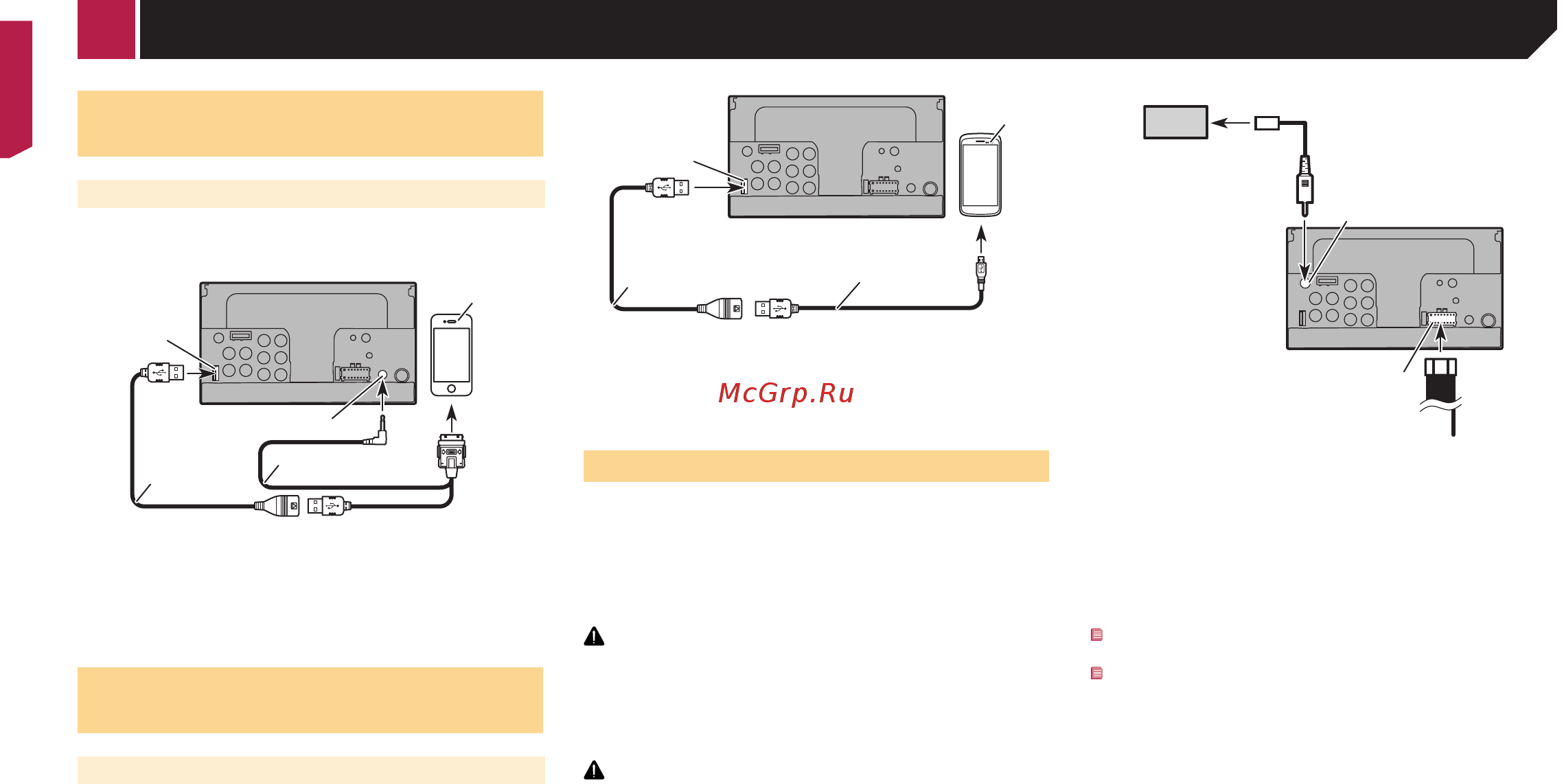

50
iPhone с 30-штырьковым
разъемом
Подключение через AUX-вход
Для подсоединения необходим интерфейсный USB-кабель для
iPod / iPhone (CD-IU201V) (продается отдельно).
1
2
5
3
4
1 USB-порт
2 AUX-вход
3 USB-кабель 1,5 м
4 Интерфейсный USB-кабель для iPod / iPhone (CD-IU201V)
(продается отдельно)
5
iPhone с 30-штырьковым разъемом
Устройство Android или
MirrorLink
Подключение через USB-порт
Для подсоединения необходим интерфейсный USB-кабель
для использования с Android или MirrorLink™-совместимыми
устройствами (CD-MU200) (продается отдельно).
2
1
4
3
1 USB-порт
2 USB-кабель (поставляется с CD-MU200)
3 USB - микро USB-кабель (тип USB A - микро USB B) (постав-
ляется с CD-MU200)
4
Устройство Android или MirrorLink
Камера
Окамерезаднеговида
При использовании камеры заднего вида изображение заднего
вида автоматически переключается с видео рычагом переклю-
чения передач в положение REVERSE (R). Кроме того, режим
Полезрениякамеры позволяет проверить ситуацию позади при
движении автомобиля.
ПРЕДУПРЕЖДЕНИЕ
ИСПОЛЬЗУЙТЕ ВХОДНОЙ РАЗЪЕМ ТОЛЬКО ДЛЯ ПОД-
КЛЮЧЕНИЯ КАМЕР ЗАДНЕГО ВИДА С ПЕРЕВЕРНУТЫМ
ИЛИ ЗЕРКАЛЬНЫМ ИЗОБРАЖЕНИЕМ. ИСПОЛЬЗОВАНИЕ
ДРУГИХ КАМЕР МОЖЕТ ПРИВЕСТИ К ТРАВМАМ ИЛИ
ПОВРЕЖДЕНИЯМ.
ВНИМАНИЕ
● На экране может появиться перевернутое изображение.
● С помощью камеры заднего вида можно наблюдать за
прицепами, а также при парковке задним ходом на ограни-
ченном пространстве. Не используйте данную функцию для
развлечения.
●
Объекты в камере заднего вида могут казаться расположен-
ными ближе или дальше, чем в действительности.
●
Участок полноэкранных изображений, отображаемый при
движении задним ходом, или наблюдение заднего вида
автомобиля может незначительно отличаться.
1
2
3
4
5
6
7
8
1 Камера заднего вида (ND-BC6) (продается отдельно)
2 К выходу видео
3 RCA-кабель (поставляется с ND-BC6)
4 Данное изделие
5 Коричневый (R.CIN)
6
Источник питания
7 Силовой шнур
8 Фиолетовый/белый (REVERSE-GEARSIGNALINPUT)
Силовой шнур
на стр. 48
Подключите только камеру заднего вида к R.CIN. Не под-
ключайте любое другое оборудование.
Чтобы использовать камеру заднего вида, необходимо прове-
сти некоторые настройки.
Настройка камеры заднего вида
на стр. 35
Внешний видеокомпонент и
дисплей
1
2
3
8
9
a
b
3
cd
ef
g
5
4
6
7
1 Задний экран с гнездами RCA-входа
2 К входу видео
3 RCA-кабели (продается отдельно)
4 Данное изделие
5 Желтый (V OUT)
6
Желтый (VIN)
7
Красный, белый (RIN, LIN)
8
AUX-вход
9 AV-кабель с мини-гнездом (CD-RM10) (продается отдельно)
a Желтый
b Красный, белый
c К желтому
d К красному, белому
e К выходу видео
f К выходам аудио
g Внешний видеокомпонент (продается отдельно)
< CRB4610-A >
Подключение
< CRB4610-A >
