53
1
3
4
2
1 Заводской кронштейн для установки радиоблока
2 Если защелка препятствует установке, ее можно отогнуть
вниз.
3
Приборная панель или консоль
4 Винт со сферической головкой большого размера или болт с
плоской головкой
Используйте только винты, входящие в комплект поставки
данного изделия.

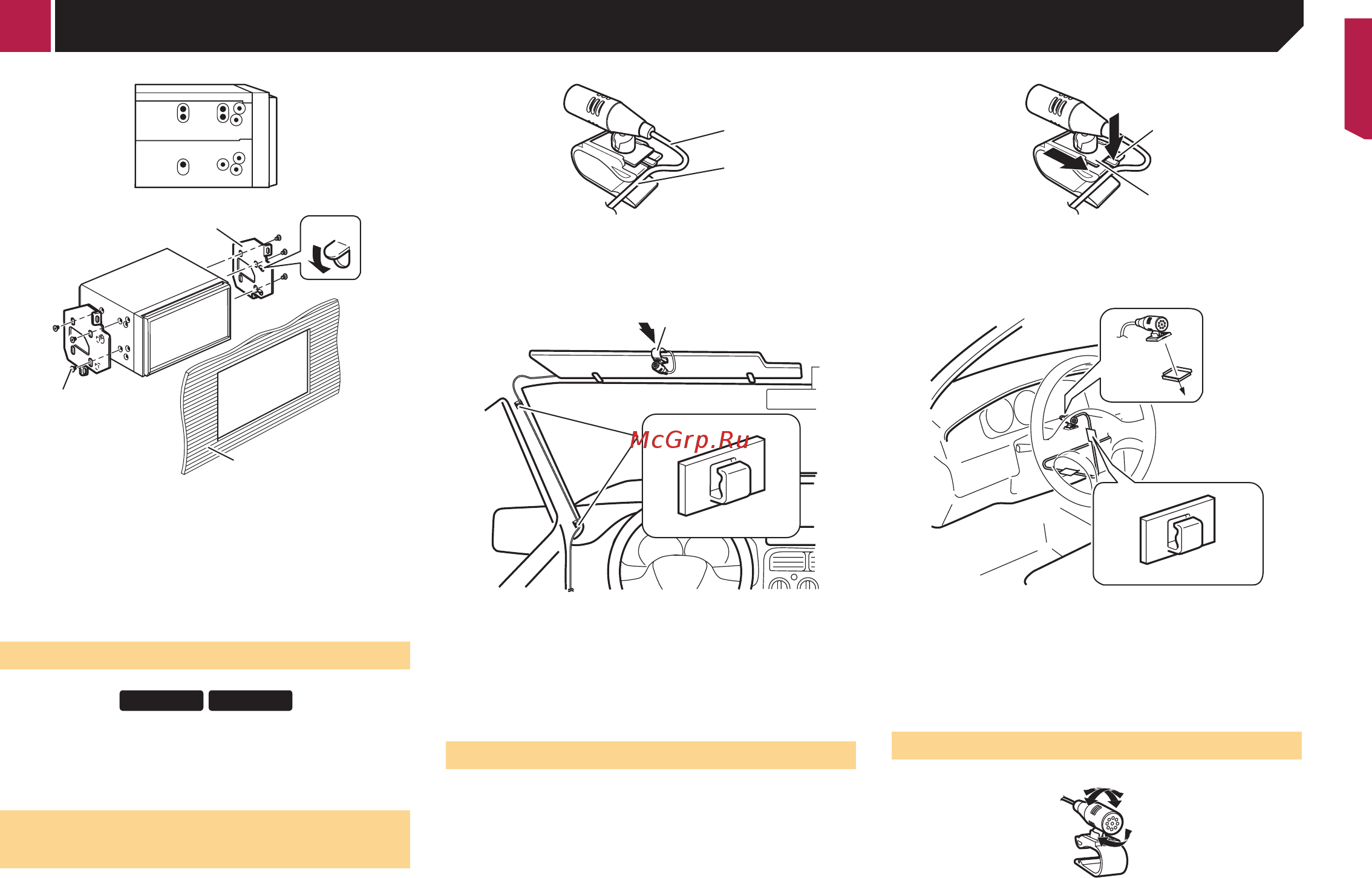

Установка микрофона
X5700BT
X2700BT
● Установите микрофон в таком месте и на таком расстоянии, с
которого легко будет восприниматься голос водителя.
●
Убедитесь в том, что изделие выключено (ACC OFF) перед
подключением микрофона.
Установка на солнцезащитный
козырек
1 Проложитепроводмикрофонавпаз.
1
2
1 Провод микрофона
2 Паз
2 Закрепитезажимнасолнцезащитныйкозырек.
1
2
1 Зажим микрофона
2 Зажимы
Используйте отдельно продающиеся зажимы, чтобы закре-
пить провод внутри автомобиля там, где это необходимо.
Устанавливайте микрофон на козырек, когда он находится в
поднятом положении. Если солнцезащитный козырек находится в
опущенном положении, голос водителя может не распознаваться.
Установка на рулевую колонку
1 Отсоединитеподставкумикрофонаотзажима
микрофона,передвигаяподставкумикрофона
принажатомлепестке.
1
2
1 Лепесток
2 Подставка микрофона
2 Закрепитемикрофоннарулевойколонке.
2
1
1 Двусторонняя лента
2 Зажимы
Используйте отдельно продающиеся зажимы, чтобы закре-
пить провод внутри автомобиля там, где это необходимо.
3 Расположитееенадостаточномрасстоянииот
рулевогоколеса.
Регулировка угла микрофона
3 Установитеданноеустройствовдержатель.
1
1 Приборная панель
4 Установитенакладнуюрамку.
1
2
1 Накладная рамка
2 Паз
Установите накладную рамку таким образом, чтобы сторона с
пазом была направлена вниз.
Установка с использованием
боковых отверстий для винтов
данного изделия
Установкаданногоизделияназаводскойкрон-
штейндляустановкирадиоблока.
Расположите данное изделие таким образом, чтобы отверстия
для болтов совпадали с отверстиями для болтов на кронштейне, и
затяните болты в трех точках с каждой стороны.
Используйте либо винты со сферической головкой большого раз-
мера (5 мм × 8 мм), либо винты с плоской головкой (5 мм × 9 мм),
в зависимости от формы отверстий для винтов на кронштейне.
< CRB4610-A >
Установка
53
