3

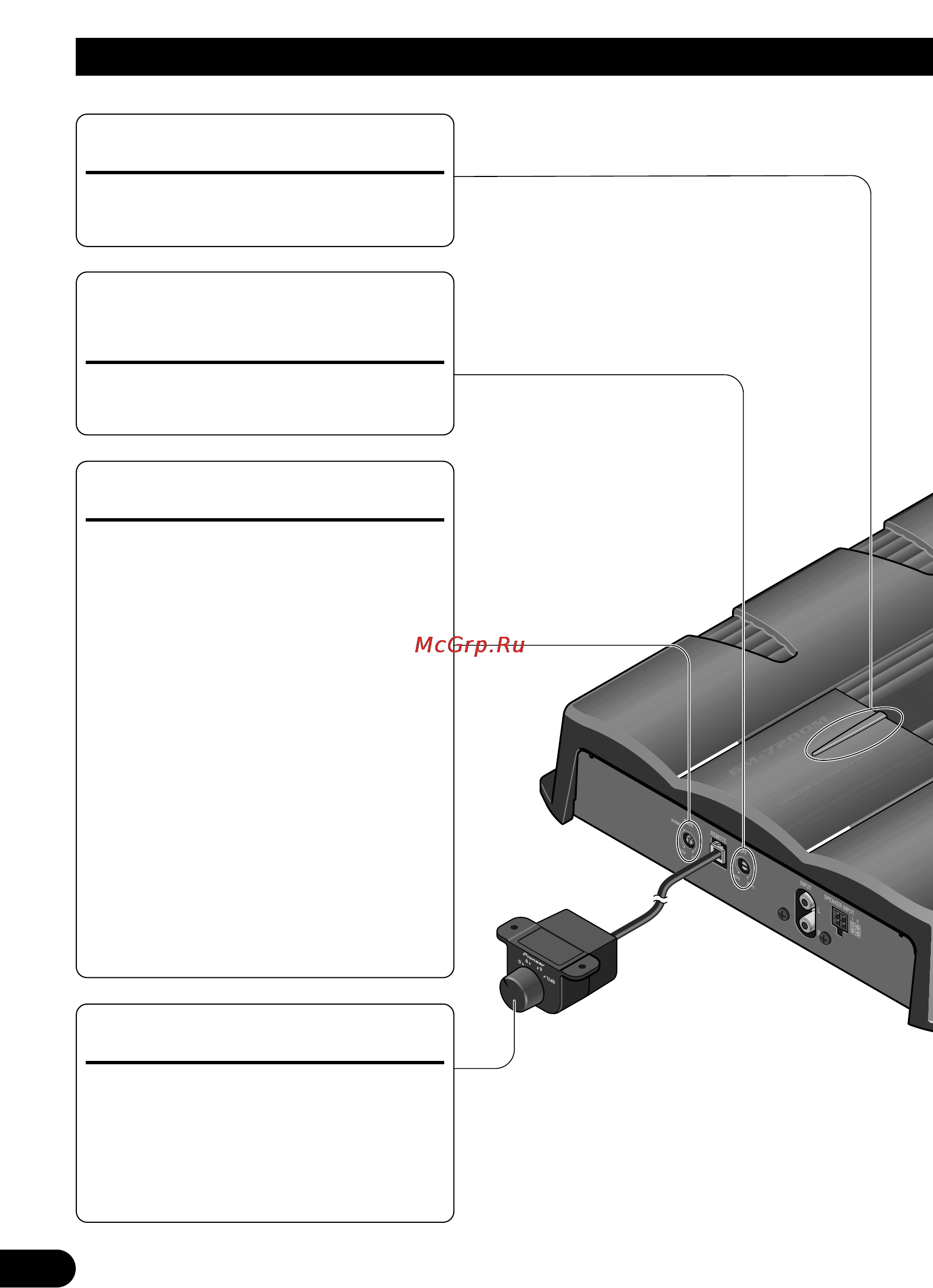

Ajuste de esta unidad
Control de ganancia
Si el nivel del sonido está muy bajo, aún
cuando se aumenta el volumen del
equipo estéreo para automóvil usado
con este amplificador de potencia, gire a
la derecha el control de ganancia en la
parte delantera del amplificador de
potencia. Si hay distorsión del sonido
cuando se aumenta el volumen del
equipo estéreo de automóvil, gire los
controles a la izquierda.
• Cuando se usa un estéreo de automóvil
equipado con RCA (salida estándar de
500 mV), ajuste a la posición normal.
Cuando use con un estéreo de automóvil
Pioneer equipado con RCA con una salida
máxima de 4 V o más, ajuste el nivel para
adecuarse al nivel de salida del estéreo del
automóvil.
• Si se oye ruido excesivo cuando se usan
los terminales de entrada de altavoz, gire
el control de nivel a la izquierda.
Indicador de alimentación
El indicador de alimentación se ilumina
cuando la unidad se encuentra activada.
Control de frecuencia de corte
LPF (Filtro de paso bajo)
Se puede seleccionar una frecuencia de
corte de 40 a 240 Hz.
Control de refuerzo de graves
Se puede seleccionar un nivel de refuer-
zo de graves de 0, 6, 9 y 12 dB.
Para las instrucciones acerca de la
conexión del control remoto de refuerzo
de graves al amplificador, consulte la
sección “Diagrama de conexiones”.
