Pioneer GM-7200M [55/85] Italiano
![Pioneer GM-7200M [55/85] Italiano](/views2/1001900/page55/bg37.png)
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
6

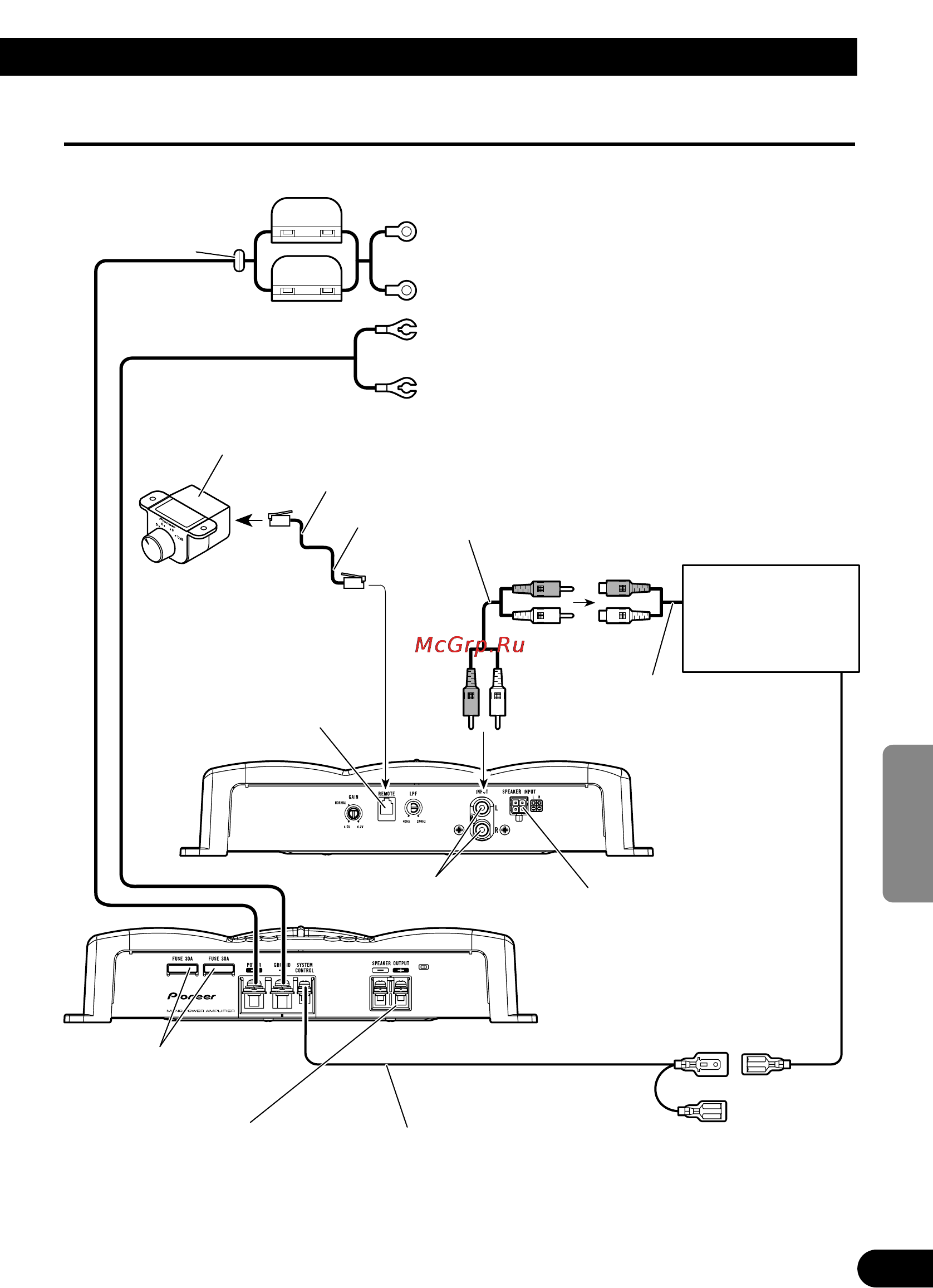

Schema di collegamento
Fusibile (30 A)
Fusibile (30 A)
Cavo rosso speciale della batteria [RD-223]
(venduto separatamente)
Dopo aver eseguito tutti gli altri collegamenti all’amplifica-
tore, collegare il terminale del cavo dell’amplificatore desti-
nato alla batteria al terminale positivo (+) della batteria.
Cavo di massa (nero) [RD-223] (venduto separatamente)
Collegare alla parte metallica della carrozzeria oppure
dello chassis.
Occhiello
Fusibile (30 A)
× 2
Prese di ingresso tipo RCA
Terminale dell’ altoparlante
Vedere la sezione “Collegamento
dei cavi d’altoparlanti” per le
istruzioni sulla connessione degli
altoparlanti.
Cavo del telecomando del sistema (venduto separatamente)
Collegare il terminale maschio di questo cavo al terminale dell’impianto
stereo per il telecomando del sistema (SYSTEM REMOTE CON-
TROL). Il terminale femmina può essere collegato al terminale di
comando del relè dell’antenna automatica.
Se l’impianto stereo della macchina non presenta un terminale per il
telecomando del sistema, collegare il terminale maschio al terminale
dell’alimentazione attraverso l’interruttore di accensione.
Cavo di connessione con spine tipo RCA
(venduto separatamente).
Impianto stereo
della macchina
con prese a spilli
di uscita RCA
Uscita esterna
(uscita del subwoofer)
Il terminale di ingresso
dell’altoparlante
Vede il paragrafo “L’uso di
ingresso dell’altoparlante”.
Presa per il comando di selezione
per l’espansione dei bassi
Collegare questa presa ed il
telecomando di espansione dei
bassi per mezzo del cavo del
telecomando stesso.
Telecomando di espansione dei bassi
Cavo del telecomando di espansione dei bassi
6 m
Parte anteriore
Parte posteriore
