ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
6

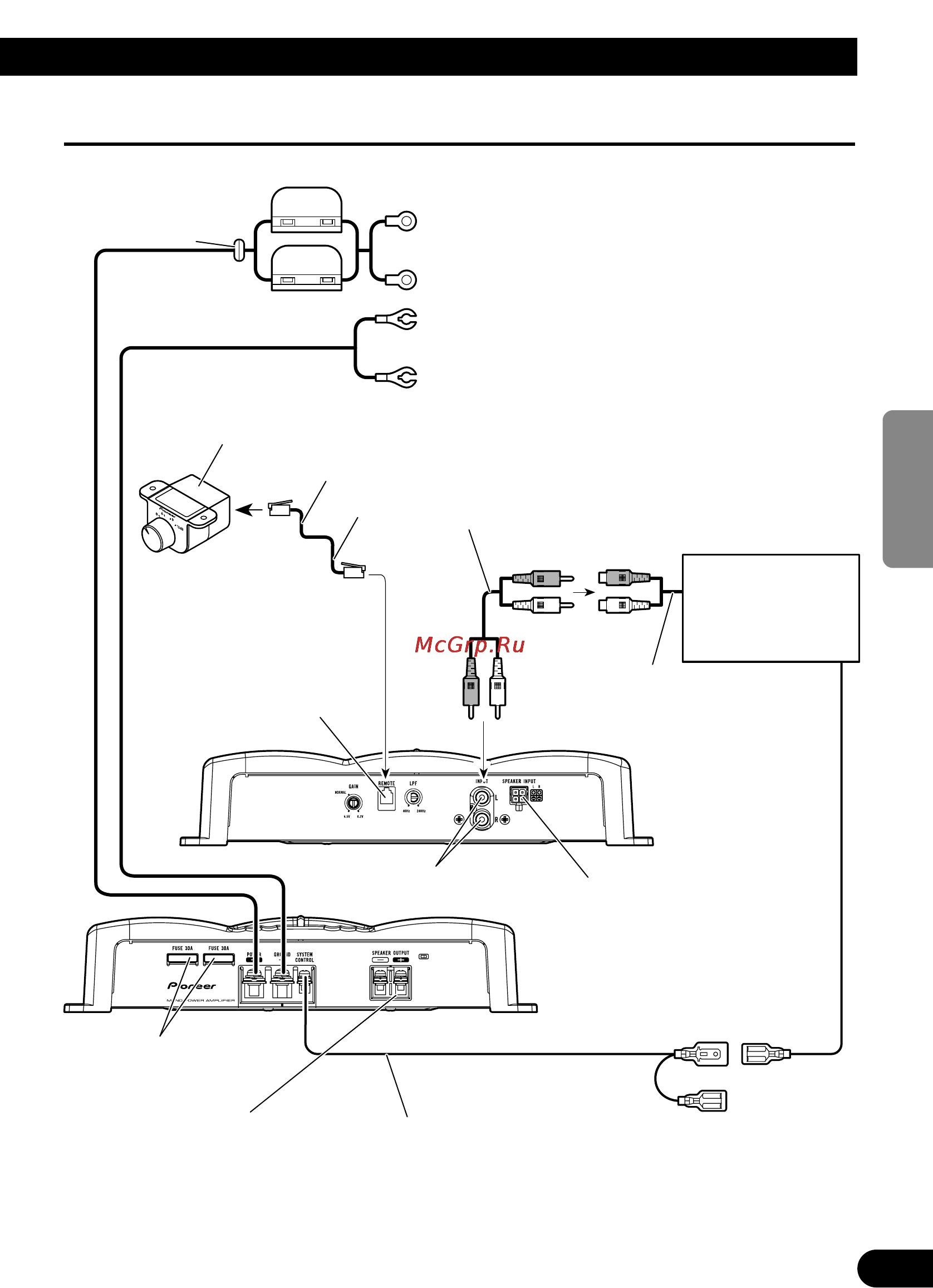

Anschlussschema
Sicherung (30 A)
Sicherung (30 A)
Tülle
Spezielles rotes Batteriekabel [RD-223] (separat erhältlich)
Nachdem alle anderen Anschlüsse am Verstärker ausgeführt
worden sind, das Batterie-Kabelklemme des Verstärkers mit
der positiven (+) Klemme der Batterie verbinde.
Erdungskabel (schwarz) [RD-223] (separat erhältlich)
An Fabrzeugkarosserie oder Metallteil anschließen.
Sicherung (30 A)
× 2
Autostereo mit
RCA-
Ausgangsbuchsen
Externer Ausgang
(Subwoofer-Ausgang)
Anschlusskabel mit RCA-
Stiftsteckern (separat erhältlich).
RCA-Eingangsbuchsen
System-Fernbedienungskabel (separat erhältlich)
Den Stecker dieses Kabels an die System-Fernbedienungsbuchse der
Auto-Stereoanlage anschließen (SYSTEM REMOTE CONTROL).
Die Buchse kann am Auto-Antennen-Relais-Anschluss angeschlossen
werden. Sollte die Stereoanlage nicht über einen Fernbedienung-
System-Regler-Anschluss verfügen, schließen Sie das Steckteil am
Stromanschluss des Zündschalters an.
Lautsprecherklemmen
Siehe Abschnitt: “Anschließen
der Lautsprecherkabel” für
Einzelheiten bezüglich des
Lautsprecheranschlusses.
Lautsprecher-Eingangsklemme
Siehe Abschnitt “Benutzung des
Lautsprecher-Eingangs”.
Buchse für die Bassverstärkungs-
Fernbedienung
Schließen Sie das Bassverstärkungs-
Fernbedienungskabel an diese
Buchse und an die
Bassverstärkungs-Fernbedienung
an.
Bassverstärkungs-Fernbedienung
Bassverstärkungs-Fernbedienungskabel
6 m
Frontseite
Rückseite
