7

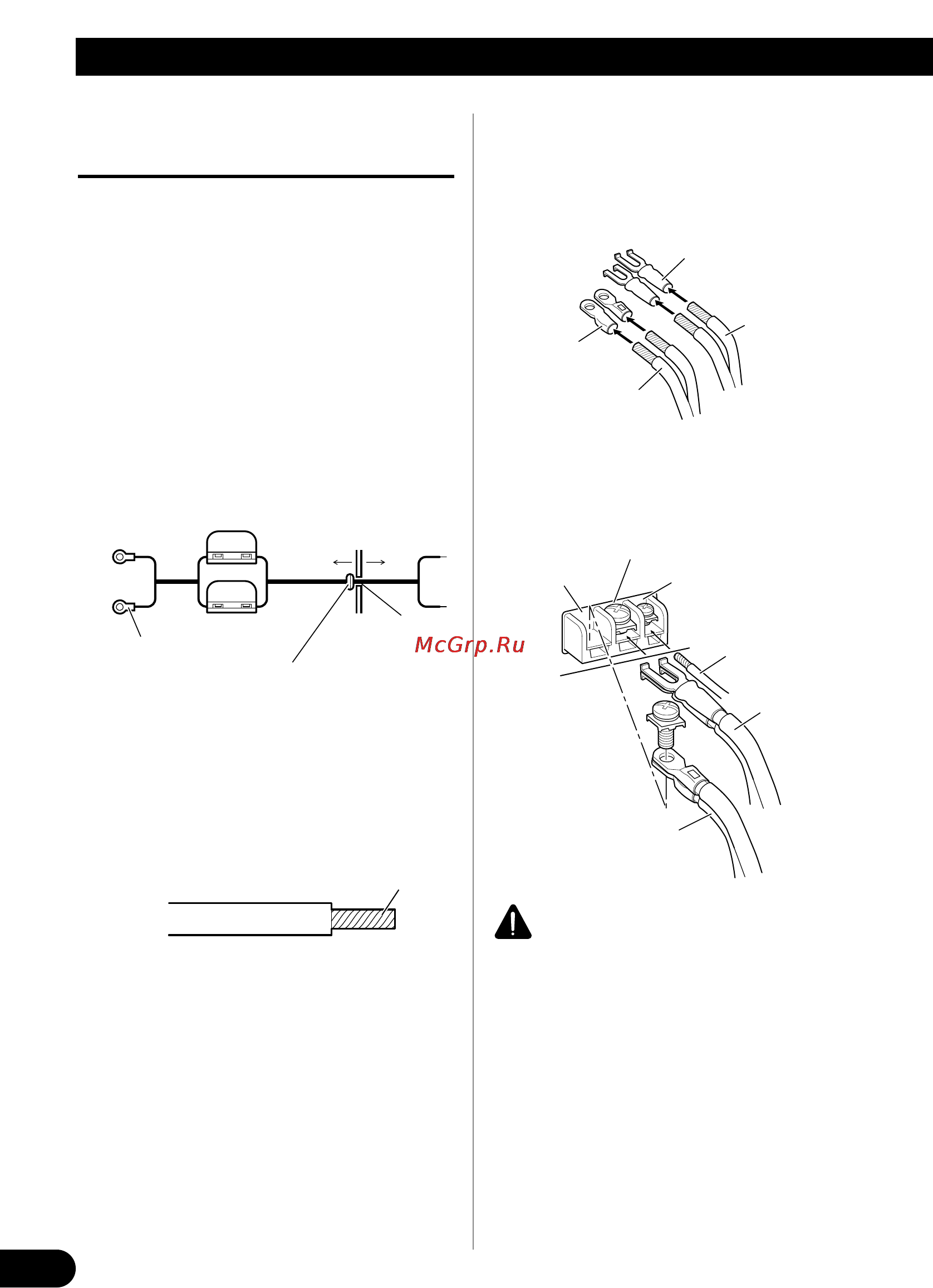

Come collegare l’unità
Come collegare il terminale
dell’alimentazione
• Usare sempre lo speciale cavo rosso per batteria e
il cavo di messa a terra [RD-223], venduti a parte.
Collegare il cavo per la batteria direttamente al
terminale positivo (+) della batteria dell’auto, ed
il cavo per la messa a terra al corpo dell’autovet-
tura.
1. Far passare il cavo della batteria
dal vano motore all’interno
dell’abitacolo.
• Dopo aver eseguito tutti gli altri collegamenti
all’amplificatore, collegare il terminale del
cavo dell’amplificatore destinato alla batteria
al terminale positivo (+) della batteria.
2. Attorcigliare l’estremità del cavo
della batteria, del cavo di messa a
terra, e del cavo di comando a
distanza del sistema.
3. Applicare degli spinotti alle
estremità dei cavi. I capicorda non
sono forniti.
• Usare le pinze, ecc., per raggrinzire i
capicorda stringendoli ai cavi.
4. Collegare i cavi al morsetto.
• Fissare saldamente i cavi con le viti per
morsetti.
ATTENZIONE
Qualora non si fissi saldamente al terminale il cavo
della batteria al terminale con le apposite viti, l’area
del terminale stesso potrebbe surriscaldarsi divenen-
do quindi eventualmente causa di danneggiamenti e
di lesioni quali, ad esempio, lievi ustioni.
Terminale di posizione
Inserire l’occhiello di
gomma della guarnizione
toroidale nella carrozzeria
del veicolo.
Eseguire un
forc da 14 mm
nella carrozze-
ria del veicolo.
Fusibile (30 A)
Comparti-
meno del
motore
Interno
del
veicolo
Torcere
Fusibile (30 A)
Capicorda
Capicorda
Cavo della batteria
Cavo di massa
Cavo della batteria
Terminale
POWER
Cavo di massa
Terminale GND
Morsetto del telecomando
del sistema
Cavo del
telecomando del
sistema
