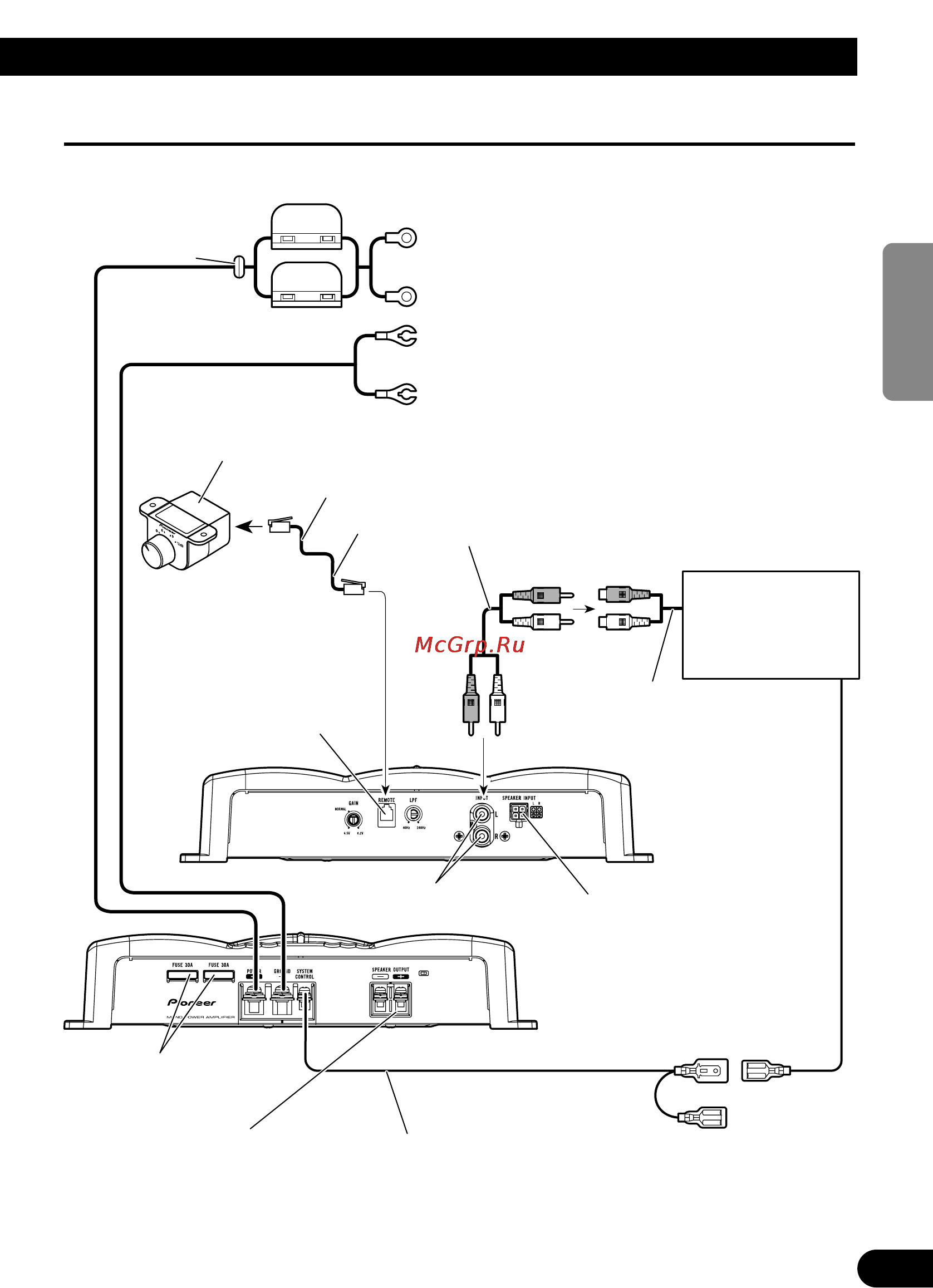

Diagrama de conexión
Fusible (30 A)
Fusible (30 A)
Ojal
Cable de batería rojo especial [RD-223]
(en venta por separado)
Después de realizar todas las conexiones al amplificador,
conecte el terminal del conductor de batería del amplificador
al terminal positivo (+) de la batería.
Cable de puesta a tierra (negro) [RD-223]
(en venta por separado)
Conecte a una carrocería metálica o chasis.
Fusible (30 A)
× 2
Estéreo de
automóvil con
tomas con conector
de salida RCA
Salida externa
(salida del altavoz de subgraves)
Conexión de cable con los enchufes de conector RCA
(en venta por separado).
Tomas de conector
de entrada RCA
Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto
de sistema del equipo estéreo para automóvil (SYSTEM REMOTE
CONTROL). El terminal hembra puede ser conectado al terminal de
control del relé de antena. Si el estéreo de automóvil no tiene un
terminal de control remoto del sistema, conecte el terminal macho al
terminal de alimentación a través del interruptor de encendido.
Terminal de altavoz
Vea la sección “Conexión de
los cables de altavoces” para
las instrucciones de conexión
del altavoz.
Terminal de entrada de altavoz
Vea la sección “Uso de la entrada
de altavoz”.
Toma para el control remoto de
refuerzo de graves
Conecte esta toma y el control
remoto de refuerzo de graves con
el hilo de control remoto de
refuerzo de graves.
Control remoto de refuerzo de graves
Hilo de control remoto de refuerzo de graves
6 m
Lado delantero
Lado trasero
