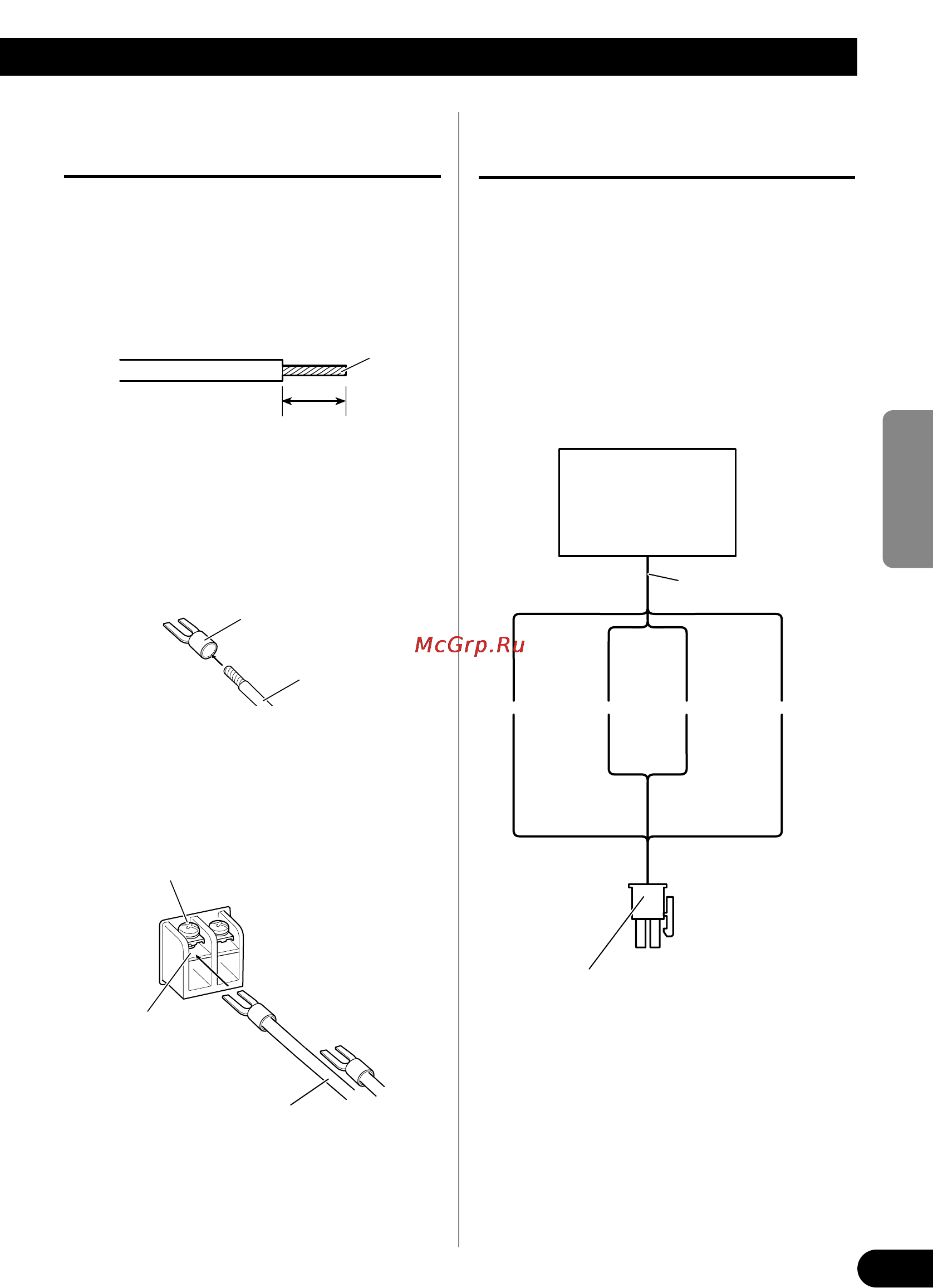

Anschluss der Lautsprecher-
Klemmen
1. Die Enden der Lautsprecherkabel
um ca. 10 mm mit einer Kneifzange
oder einem Schneider abisolieren
und die Kabelenden
zusammendrehen.
2. Bringen Sie Kabelschuhe an den
Enden der Lautsprecherkabel an.
Kontaktzungen nicht mitgeliefert.
• Mit einer Zange o.Ä. die Kontaktzungen am
Draht festklemmen.
3. Schließen Sie die Lautsprecher-kabel
an die Lautsprecherklemmen an.
• Die Lautsprecherdrähte fest mit den
Klemmenschrauben befestigen.
Benutzung des Lautsprecher-
Eingangs
Den Eingangsdraht des
Autostereolautsprechers mit dem
gelieferten Verbinder an den Verstärker
anschließen.
• So darf man das RCA-Input und das Input
vom Lautsprecher nicht zur gliechen Zeit
anschliessen.
7 Verbingdungen bei der Benutzung des
Lautsprecher-Eingangs
10 mm
Zusammendrehen
Lautsprecherkabel
Kontaktzunge
Lautsprecher-
klemme
Lautsprecherkabel
Klemmenschraube
Lautsprecher-Ausgang
Autostereo
Verbinder des Lautsprecher-Eingangs
Zum Lautsprecher-Eingangsklemme
dieses Geräts.
Weiß:
Links +
Grau:
Rechts +
Weiß/Schwarz:
Links ≠
Grau/Schwarz:
Rechts ≠
