Yamaha ns-pc210 [16/24] Conexiones con el amplificador
![Yamaha ns-pc210 [16/24] Conexiones con el amplificador](/views2/1192496/page16/bg10.png)
2 Es
Antes de realizar las conexiones, asegúrese de que el
amplificador está apagado.
• Conecte los terminales de entrada tipo tornillo en la parte
trasera de los altavoces a los terminales de salida de altavoz del
amplificador (o receptor) con el cable de altavoz.
• Conecte los terminales (+) en el amplificador (o receptor) y los
terminales (+) de cada altavoz; asegúrese de que los códigos de
colores de los cables coinciden. Conecte los terminales (–) en
ambos componentes utilizando el otro lado del cable.
• Conecte un altavoz a los terminales izquierdos (marcados con
la letra L) de su amplificador, y otro altavoz a los terminales
derechos (marcados con la letra R), asegúrese de no invertir las
polaridades (+, –). Si un altavoz se conecta con la polaridad
invertida, el sonido no será natural y habrá ausencia de bajos.
■ Como conectar
1 Afloje el nudo.
2 Quite 10 mm de recubrimiento aislante en los extremos de
cada cable del altavoz y tuérzalos con firmeza, tal como se
indica a continuación.
3 Inserte el cable pelado.
4 Apriete el nudo y fije los cables.
Tire ligeramente de los cables en el terminal para verificar que
está firmemente conectado.
Notas
• No deje que los cables pelados se toquen; si lo hace, podría
dañar el altavoz, el amplificador o ambos.
• No introduzca el recubrimiento aislante en el agujero.
Puede que no salga el sonido.
■ Si utiliza una clavija banana
Nota
No quite esta cubierta si no va a utilizar una clavija banana.
1 Quite la tapa tirando de ella hacia usted.
2 Apriete el nudo del terminal.
3 Inserte la clavija banana en el terminal.

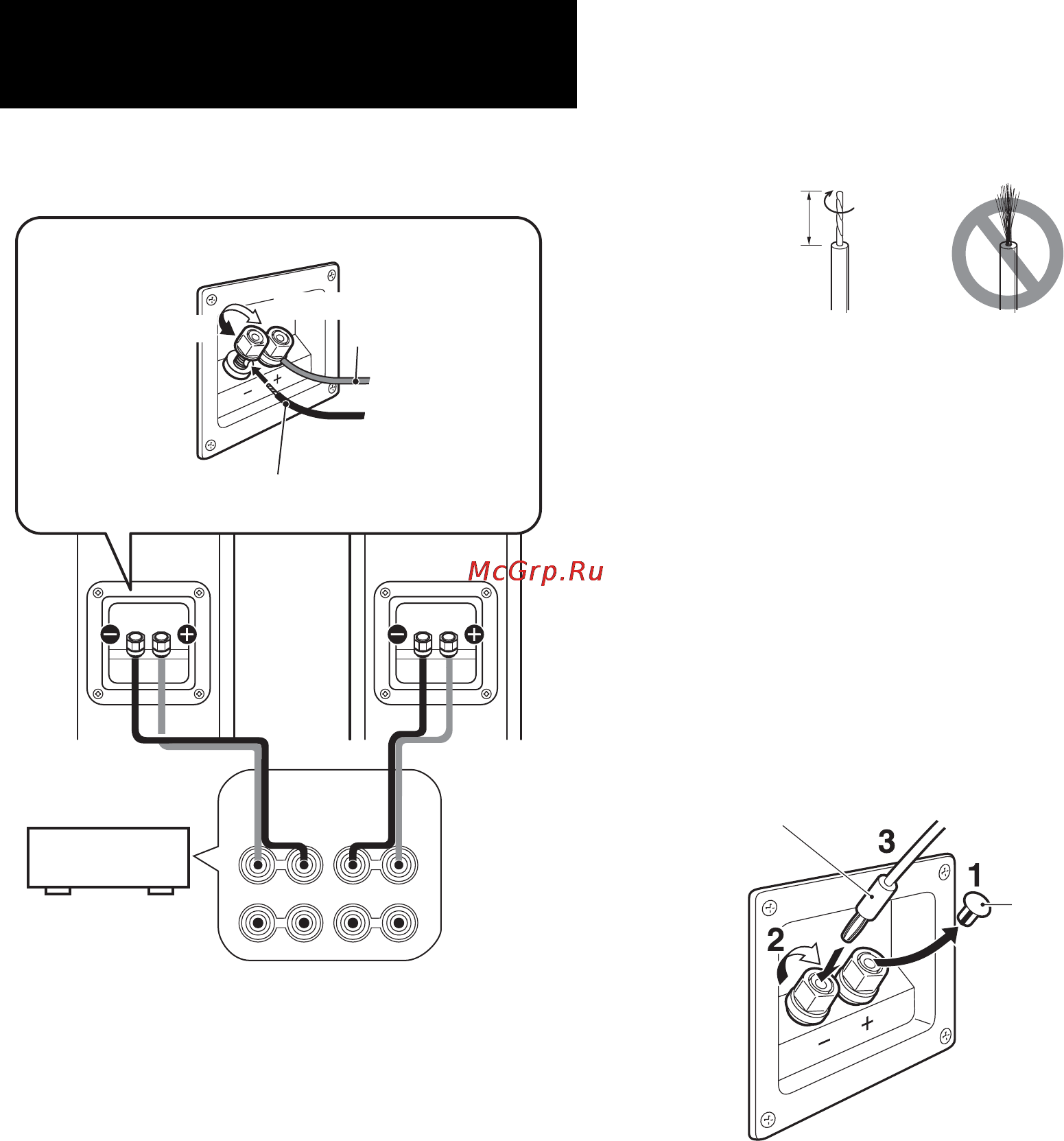

CONEXIONES CON EL
AMPLIFICADOR
SPEAKERS
A
B
LR
+
+– –
Aflojar
Negro (–)
Apretar
Rojo (+)
NS-F210
Amplificador o
receptor
Terminales de
salida de
altavoces del
amplificador
(o receptor)
NS-F210
Bien
Mal
10 mm
Clavija banana
Tapón
