2 Fr
Avant de réaliser les connexions, assurez-vous que
l’amplificateur est hors tension.
• Connectez les bornes d’entrée à vis situées à l’arrière des
enceintes aux bornes de sortie d’enceinte de l’amplificateur (ou
du récepteur) à l’aide d’un câble d’enceinte.
• Connectez les bornes (+) de l’amplificateur (ou du récepteur) à
la borne (+) de chaque enceinte en vous assurant de respecter
les fils de couleur du câble. Utilisez l’autre fil du câble pour
connecter les bornes (–) des composants.
• Connectez une enceinte aux bornes gauche (L) de votre
amplificateur et l’autre enceinte aux bornes droites (R) en
respectant les polarités + et –. Si vous inversez les polarités
d’une enceinte, le son ne sera pas naturel et manquera de graves.
■ Mode de connexion
1 Desserrez le boulon.
2 Retirez 10 mm de la gaine isolante à l’extrémité de chaque
câble d’enceinte en tortillant la gaine pour la dégager.
3 Insérez le câble dénudé.
4 Reserrez le boulon pour fixer solidement le câble.
Vérifiez que le câble est fermement inséré en tirant
légèrement dessus au niveau de la borne.
Remarques
• Ne laissez pas les câbles dénudés entrer en contact les uns
avec les autres. Cela risquerait d’endommager l’enceinte et/
ou l’amplificateur.
• N’insérez pas la gaine isolante dans l’orifice. Le cas échéant,
aucun son ne serait produit.
■ Lorsqu’une fiche banane est utilisée
Remarque
Ne retirez ce couvercle que lorsque vous utilisez une fiche
banane.
1 Retirez le couvercle en le tirant vers vous.
2 Serrez le boulon de la borne.
3 Insérez la fiche banane dans la borne.

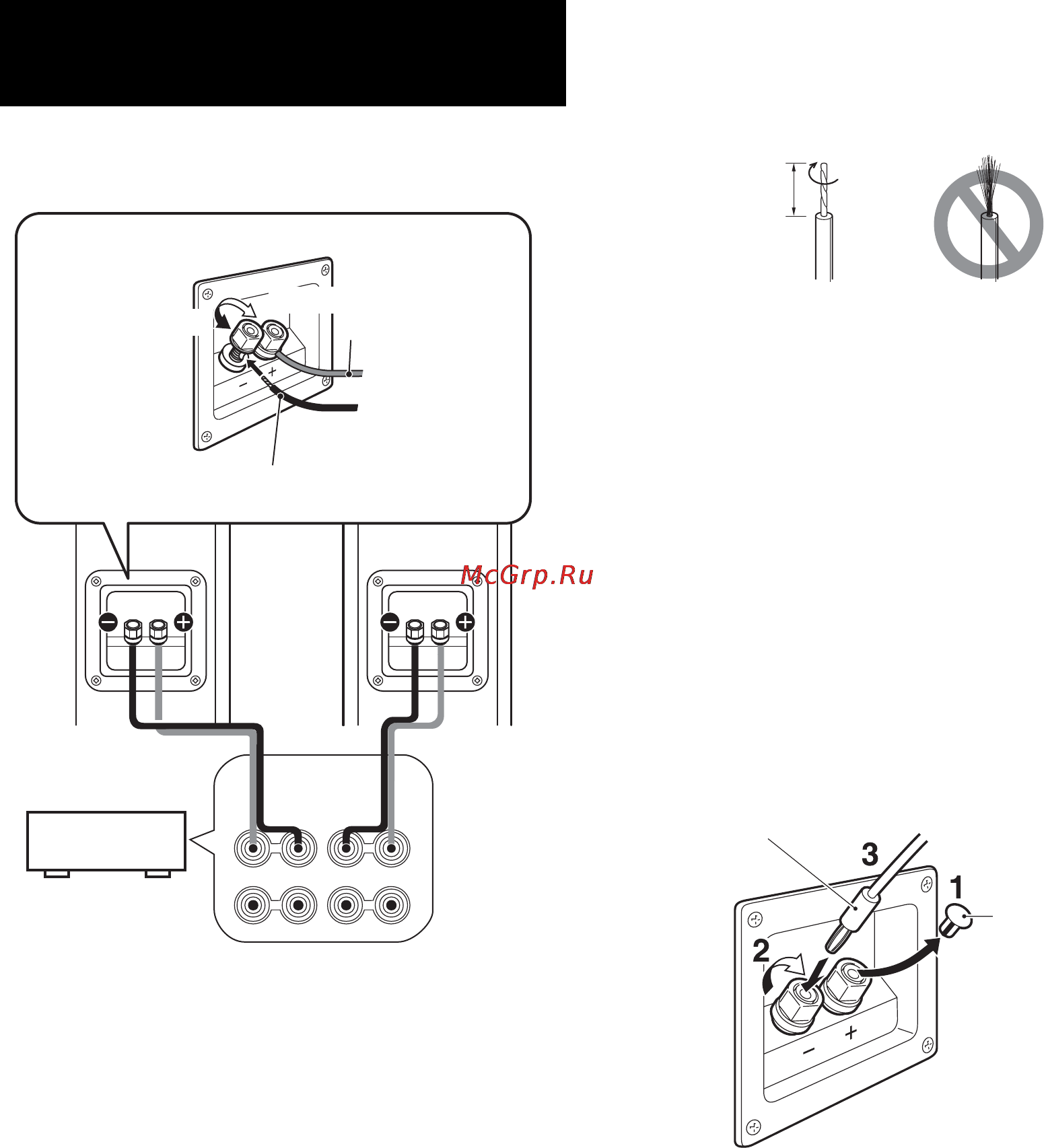

CONNEXIONS À VOTRE
AMPLIFICATEUR
SPEAKERS
A
B
LR
+
+– –
Desserrer
Noir (–)
Serrer
Rouge (+)
NS-F210
Amplificateur ou
récepteur
Prises de
sortie
d’enceinte sur
l’amplificateur
(ou du
récepteur)
NS-F210
Bon
Mauvais
10 mm
Fiche banane
Couvercle
