Yamaha ns-pc210 [4/24] Connections to your amplifier
![Yamaha ns-pc210 [4/24] Connections to your amplifier](/views2/1192496/page4/bg4.png)
2 En
Before making connections, make sure that the amplifier is
switched off.

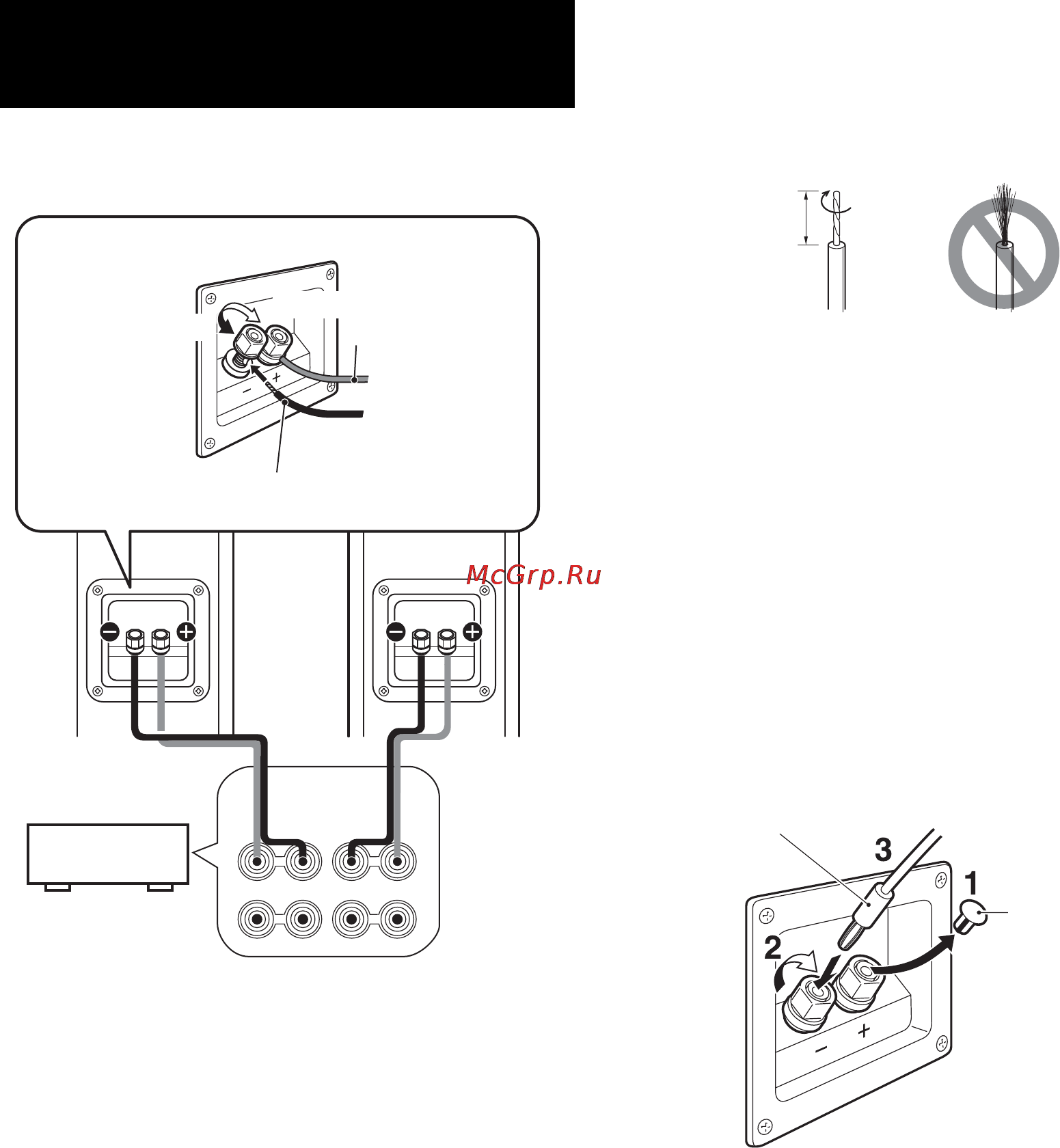

• Connect the screw-type input terminals at the rear of the
speakers to the speaker output terminals of the amplifier (or
receiver) with the speaker cable.
• Connect the (+) terminals on the amplifier (or receiver) to the
(+) terminal of each speaker, making sure to confirm the color-
coded wire of the cable at each end. Use the other wire of the
cable to connect the (–) terminals of the components.
• Connect one speaker to the left (marked L) terminals of your
amplifier, and another speaker to the right (marked R)
terminals, making sure not to reverse the polarity (+, –). If one
speaker is connected with reversed polarity the sound will be
unnatural and lack bass.
■ How to connect
1 Loosen the knob.
2 Remove 10 mm (3/8”) of insulation from each end of the
cables, and twist the exposed conductors together neatly and
tightly, as shown below.
3 Insert the bare wire.
4 Tighten the knob and secure the cables.
Test the firmness of the connection by pulling lightly on the
cables at the terminal.
Notes
• Do not let the bare speaker wires touch each other as this
could damage the speaker or the amplifier, or both.
• Do not insert the insulation into the hole. Sound may not be
produced.
■ When using a banana plug
Note
Do not take off this cover unless using a banana plug.
1 Remove the cover by pulling it toward you.
2 Tighten the terminal knob.
3 Simply insert the banana plug into the terminal.
CONNECTIONS TO YOUR
AMPLIFIER
SPEAKERS
A
B
LR
+
+– –
Loosen
Black (–)
Tighten
Red (+)
NS-F210
Amplifier or
Receiver
Speakers
output
terminals of
the amplifier
(or receiver)
NS-F210
Good No Good
10 mm
(3/8 ”)
Banana plug
Cover
