Интерфейс последовательного порта
96
980643-151 Вер. A TLP 2824 Plus™ Руководство пользователя 20.04.2009

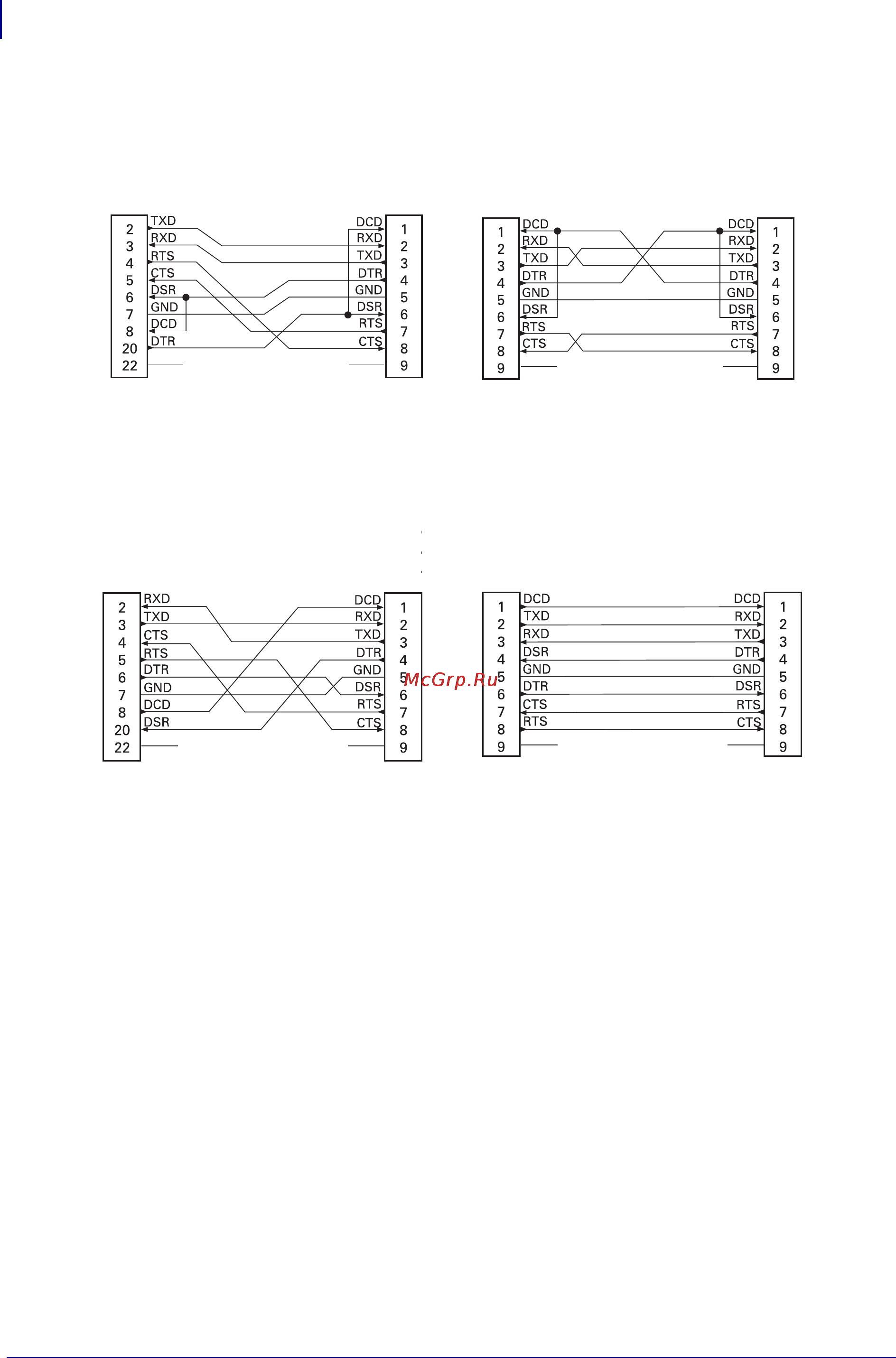

Подключение принтера к устройству DTE
Подключение принтера к устройству DCE
DB-25S
Разъем
устройства DTE (ПК)
DB-9P
Разъем
принтера
DB-9P
Разъем
принтера
DB-9S
Разъем
устройства DTE (ПК)
DB-9P
Разъем
принтера
DB-9P
Разъем
принтера
DB-25S
Разъем
устройства DCE
DB-9S
Разъем
устройства DCE
