Введение
Комплект поставки
8
980643-151 Вер. A TLP 2824 Plus™ Руководство пользователя 20.04.2009
Клавиша подачи (Feed)
• Нажмите клавишу подачи (Feed) один раз, чтобы принтер подал одну пустую
этикетку.
• Нажмите клавишу подачи (Feed), чтобы вывести принтер из состояния паузы.
Принтер переводится в состояние паузы либо командой программирования, либо в
результате ошибки. Подробнее об этом см. раздел Значения индикатора и состояние
принтера на стр.78 главы «Устранение неполадок».
• Используйте клавишу подачи
(Feed) для настройки принтера и установки состояния
(подробнее об этом см. раздел Режимы клавиши подачи (Feed) на стр.88 главы
«Устранение неполадок»).
Индикатор состояния
Индикатор расположен на верхней крышке рядом с клавишей подачи (Feed) и служит
для индикации режима работы принтера (см. Цвета индикатора на стр.78).

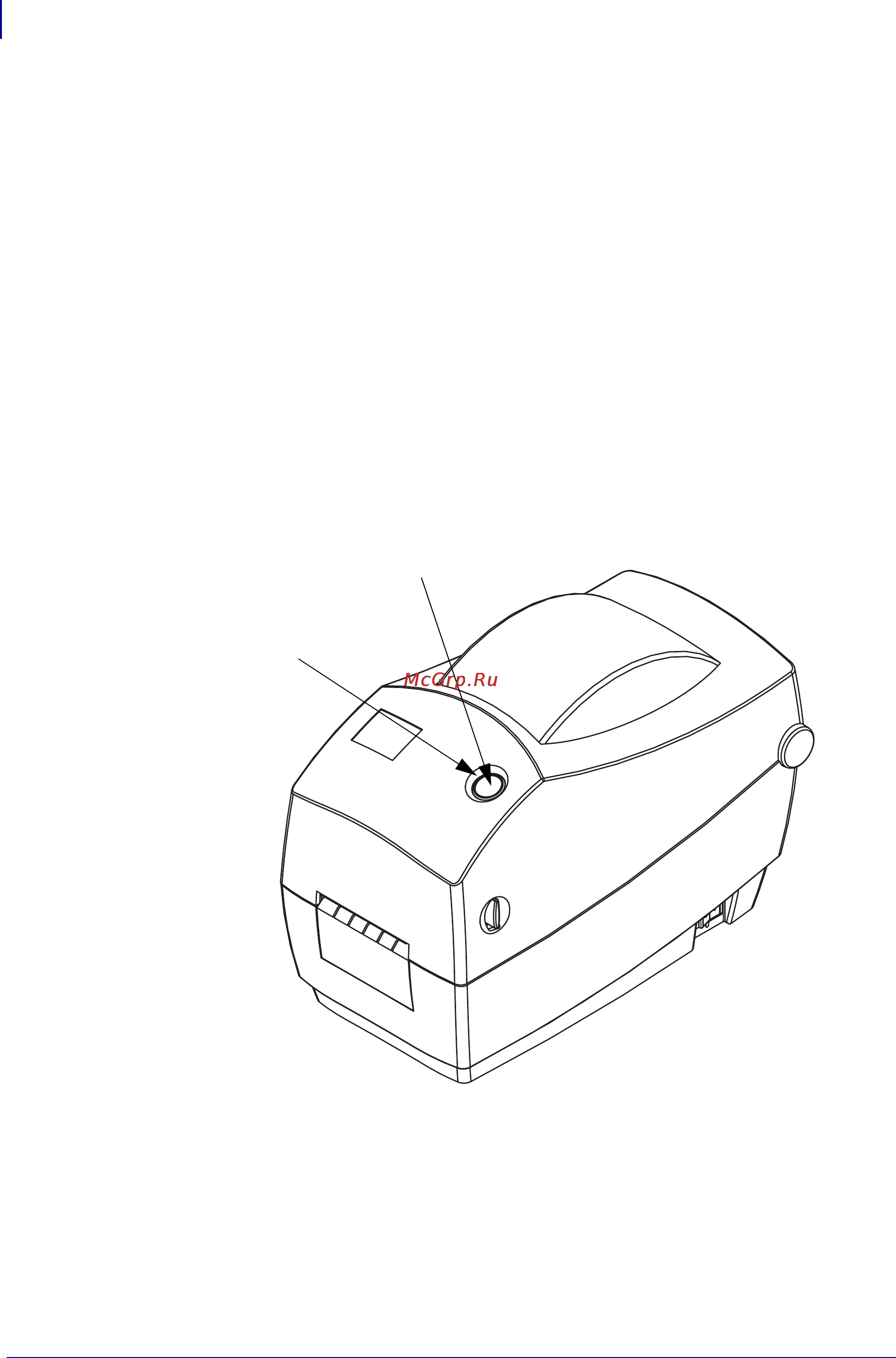

Клавиша подачи (Feed)
Кольцевой индикатор
состояния
