29
Приступая к работе
Подключение принтера к компьютеру
20.04.2009 TLP 2824 Plus™ Руководство пользователя 980643-151 Вер. A

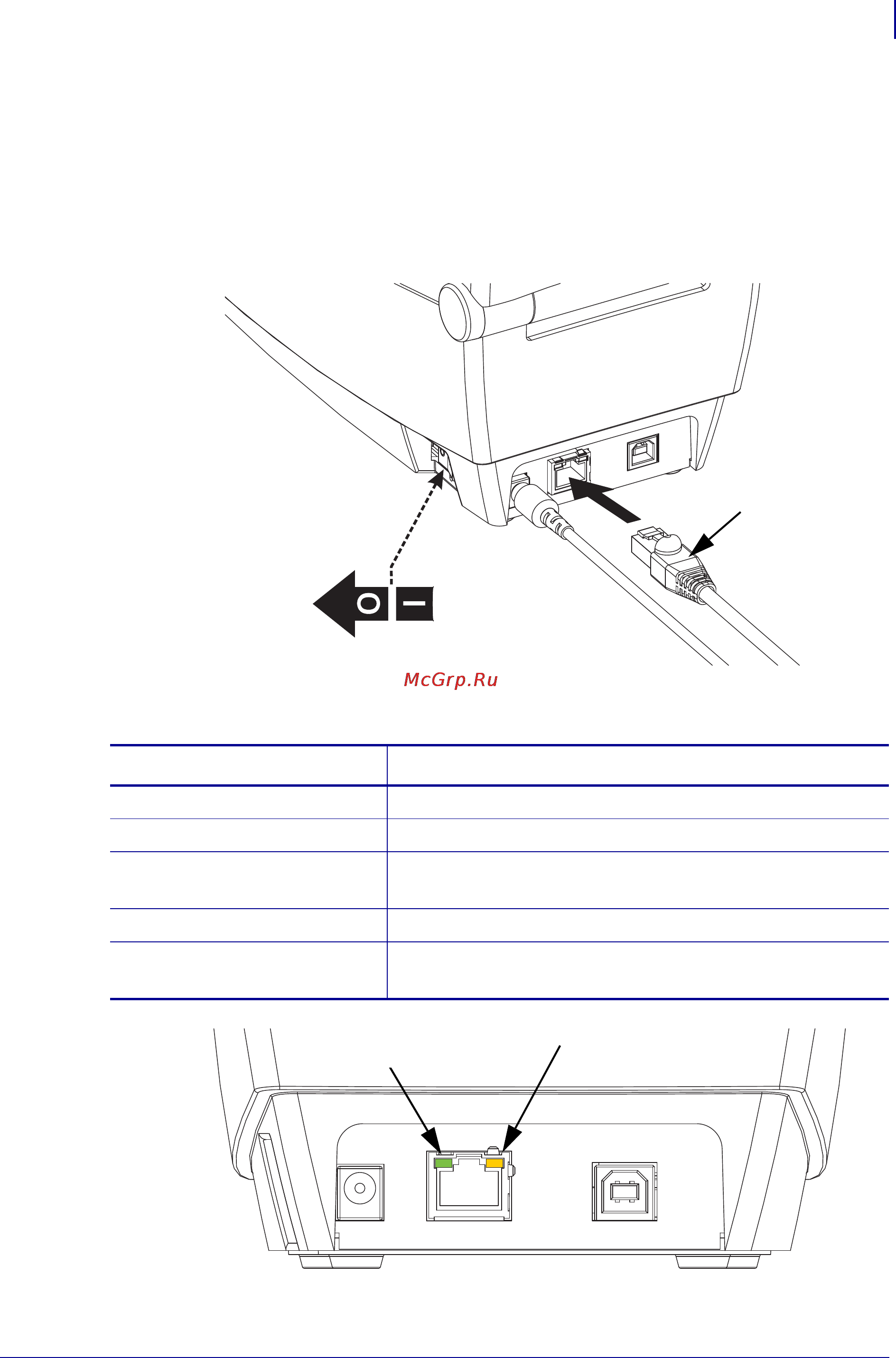

Разъем
Для данного принтера необходим кабель UTP RJ45 Ethernet не ниже пятой категории.
Подробнее о настройке принтера для работы в совместимой сети на базе Ethernet см.
руководство ZebraNet® 10/100 Внутренний сервер печати. Принтер необходимо
настроить на работу в сети LAN (локальная сеть). Доступ к серверу печати,
встроенному в принтер, можно получить с помощью веб-страниц принтера.
Индикаторы активности/состояния Ethernet
Кабель Ethernet
(разъем RJ45)
Индикатор состояния Описание
Оба не горят Соединение Ethernet не обнаружено
Зеленый Обнаружено соединение 100 Мбит/с
Зеленый горит, янтарный
мигает
Обнаружено соединение 100 Мбит/с и активность
Ethernet
Янтарный Обнаружено соединение 10 Мбит/с
Янтарный горит, зеленый
мигает
Обнаружено соединение 10 Мбит/с и активность
Ethernet
Зеленый индикатор
состояния
Янтарный индикатор
состояния
