73
Обслуживание
Замена печатающей головки
20.04.2009 TLP 2824 Plus™ Руководство пользователя 980643-151 Вер. A

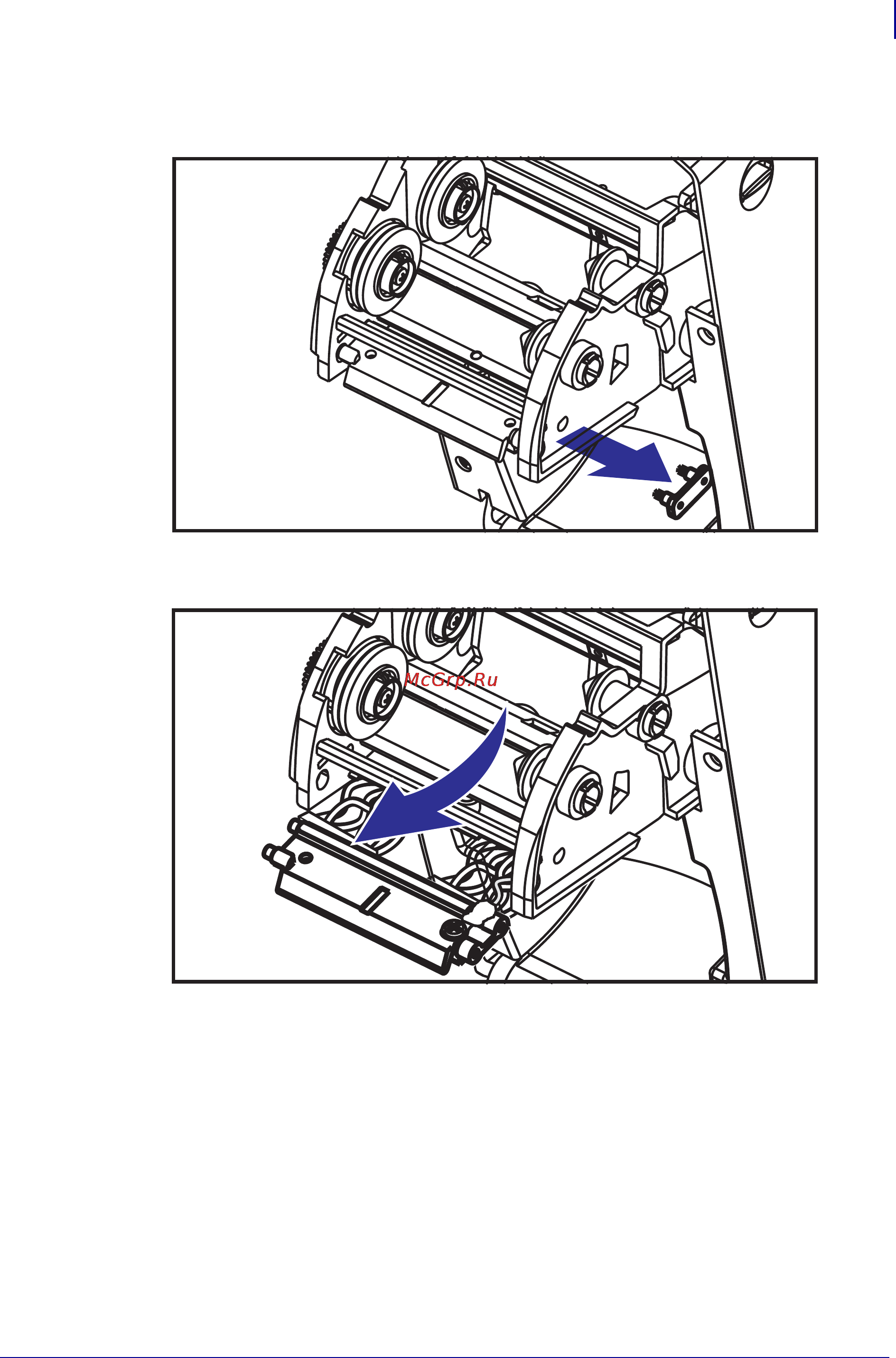

3. С помощью пружины подденьте скобу печатающей головки с правой стороны
каретки.
4. Потяните печатающую головку вместе с кронштейном вперед.
