Обслуживание

Замена печатающей головки

980643-151 Вер. A TLP 2824 Plus™ Руководство пользователя 20.04.2009

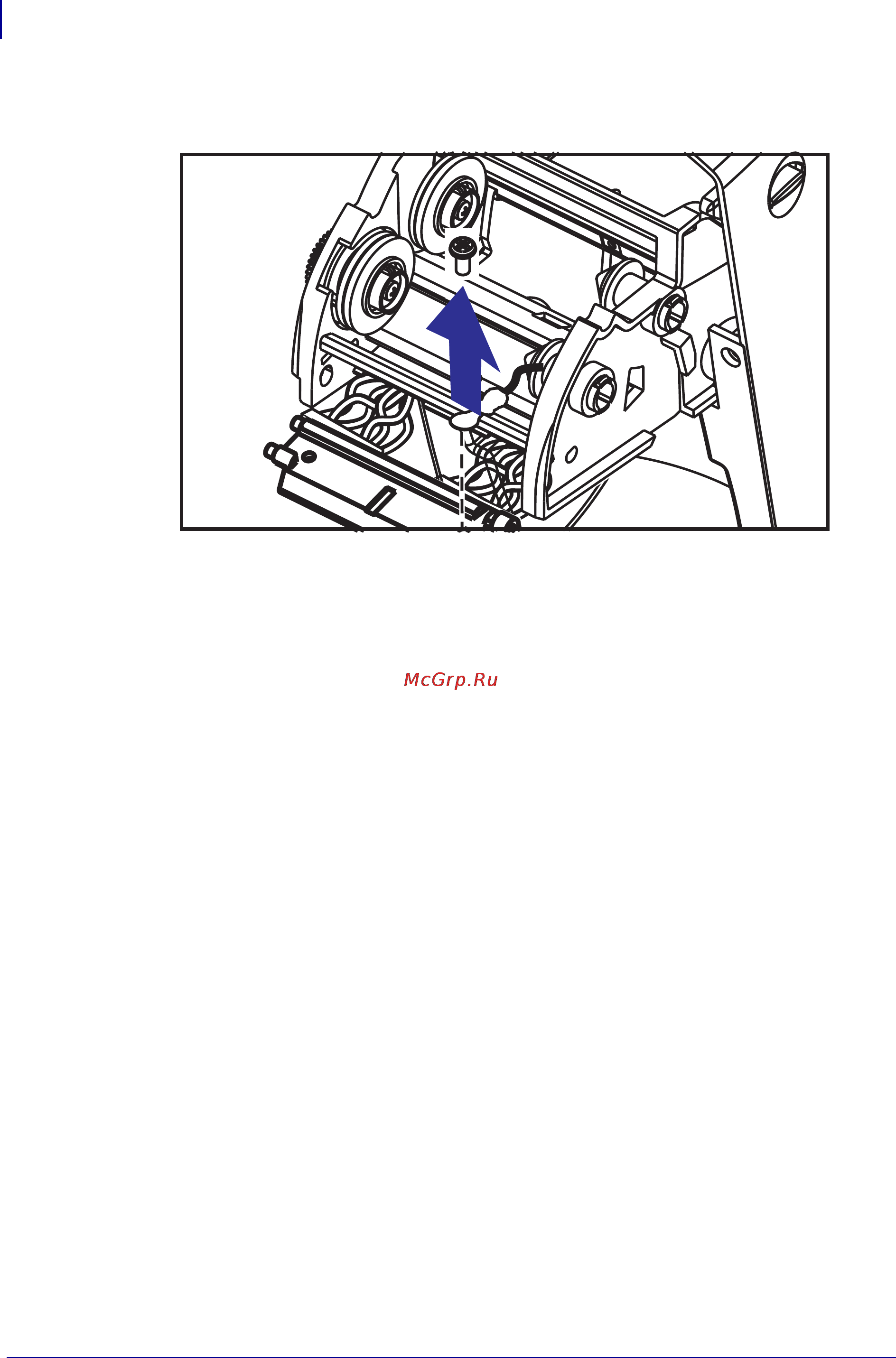

5. С помощью крестовой отвертки № 2 открутите винт, удерживающий провод

заземления.

6. Осторожно, но с необходимым усилием отсоедините от печатающей головки две

подключенные к ней колодки разъемов с пучками проводов.

Замена печатающей головки

1. Снимите крышку проводов.

2. Снимите приемную втулку ленты и пружину.

3. Выровняйте печатающую головку и кронштейн, чтобы подключить левый и правый

разъемы к черному и белому пучкам проводов.

4. Присоедините провод заземления и закрепите его винтом. Используйте для этого

крестовую отвертку № 2.

5. Вставьте штифты кронштейна в каретку с левой стороны.

6. Выровняйте правую сторону кронштейна и через правую сторону каретки ленты

вставьте в кронштейн скобу печатающей головки.

7. Вставьте левую сторону пружины печатающей головки в каретку ленты с левой

стороны; затем вставьте правую сторону пружины в каретку с противоположной

стороны. Угол пружины, имеющей V-образную форму, должен попасть в выемку в

верхней части кронштейна печатающей головки.

8. Уста новите крышку проводов.

9. Уста новите приемную втулку ленты и пружину.

10. Убедитесь, что печатающая головка свободно ходит вверх и вниз при надавливании,

в противном случае остается на месте.
