Обслуживание
Чистка
68
980643-151 Вер. A TLP 2824 Plus™ Руководство пользователя 20.04.2009
Обслуживание тракта подачи
Используйте чистящий тампон для удаления пыли и микрочастиц материалов, которые
накапливаются на держателях, направляющих и поверхностях вдоль тракта движения
носителя.
1. Используйте спиртовой раствор и чистящий тампон для очистки клейкой
поверхности.
2. Для устранения следов материалов протрите выступы.
3. Протрите внешние края обеих направляющих для удаления налета и осадка.
4. Прежде чем закрыть принтер, подождите одну минуту.
Выбросьте использованный чистящий тампон.

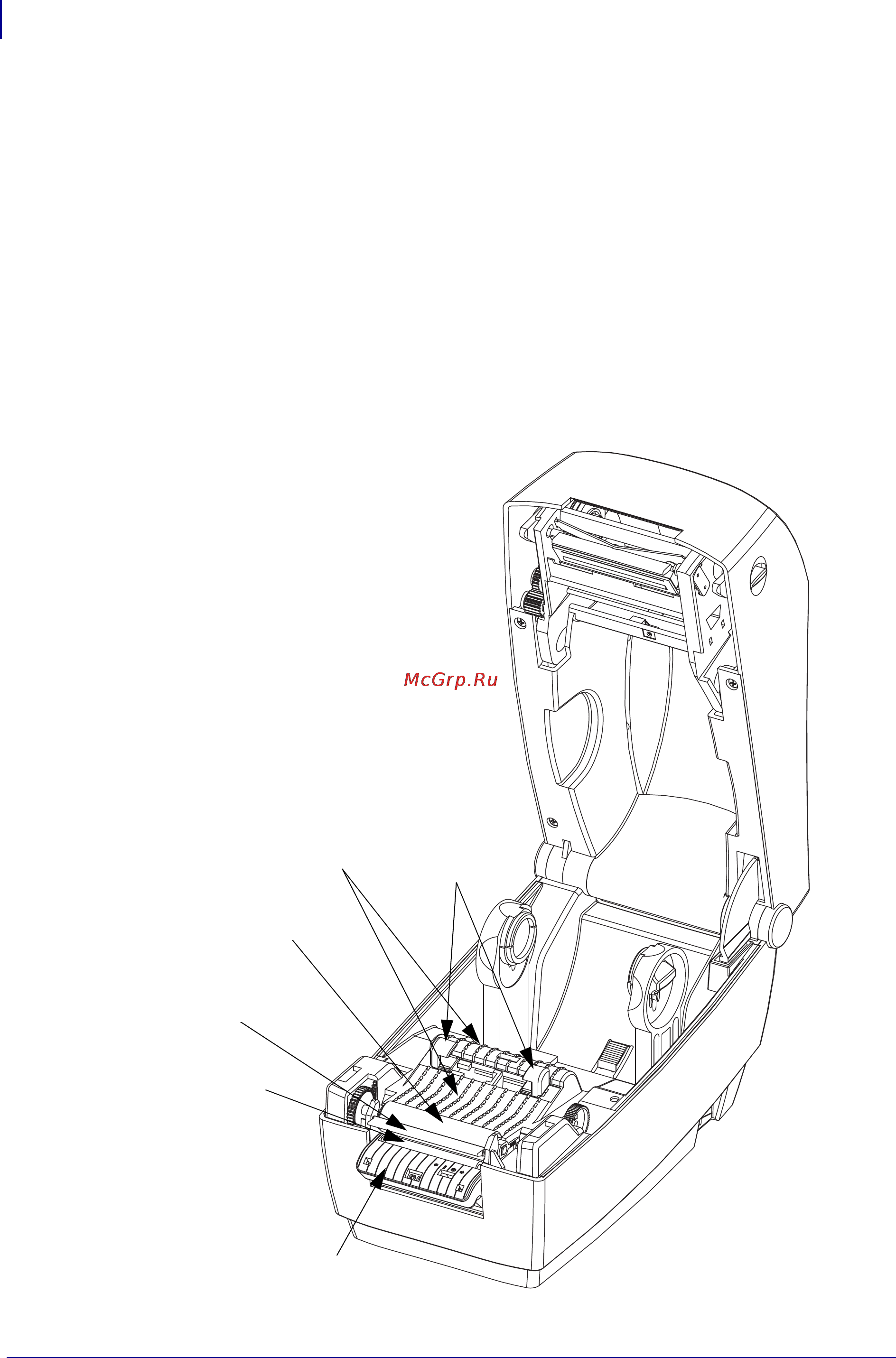

Направляющие
носителя
Выступы
Прижимной
валик
Выступы
Печатный
валик
Выталкиватель
