Приступая к работе
Подключение принтера к компьютеру
28
980643-151 Вер. A TLP 2824 Plus™ Руководство пользователя 20.04.2009
Примечание • Предыдущие модели принтеров Zebra работали на языке
программирования EPL
и имели следующие параметры последовательного порта по
умолчанию: скорость передачи данных
9600 бод, НЕТ четности, объем данных 8 бит, 1
стоповый бит и АППАРАТНО–ПРОГРАММНЫЙ (объединенный) контроль данных
(главным образом DTR/Xon/Xoff). Контроль потока передачи данных в операционной
системе Windows для большинства приложений был аппаратным.
Параллельный порт
Кабель должен быть оснащен 25-штырьковым штекерным разъемом типа D (DB-25P) и
разъемом Centronics для подключения к принтеру (согласно спецификации
параллельного интерфейса IEEE 1284 A-C). Заверните фиксирующие винты разъема
кабеля для обеспечения надежного соединения кабеля с принтером и компьютером.
Примечание • Конструкция принтера не позволяет использовать кабели с немонолитной
изоляцией, например сделанные вручную с применением разборных разъемов.

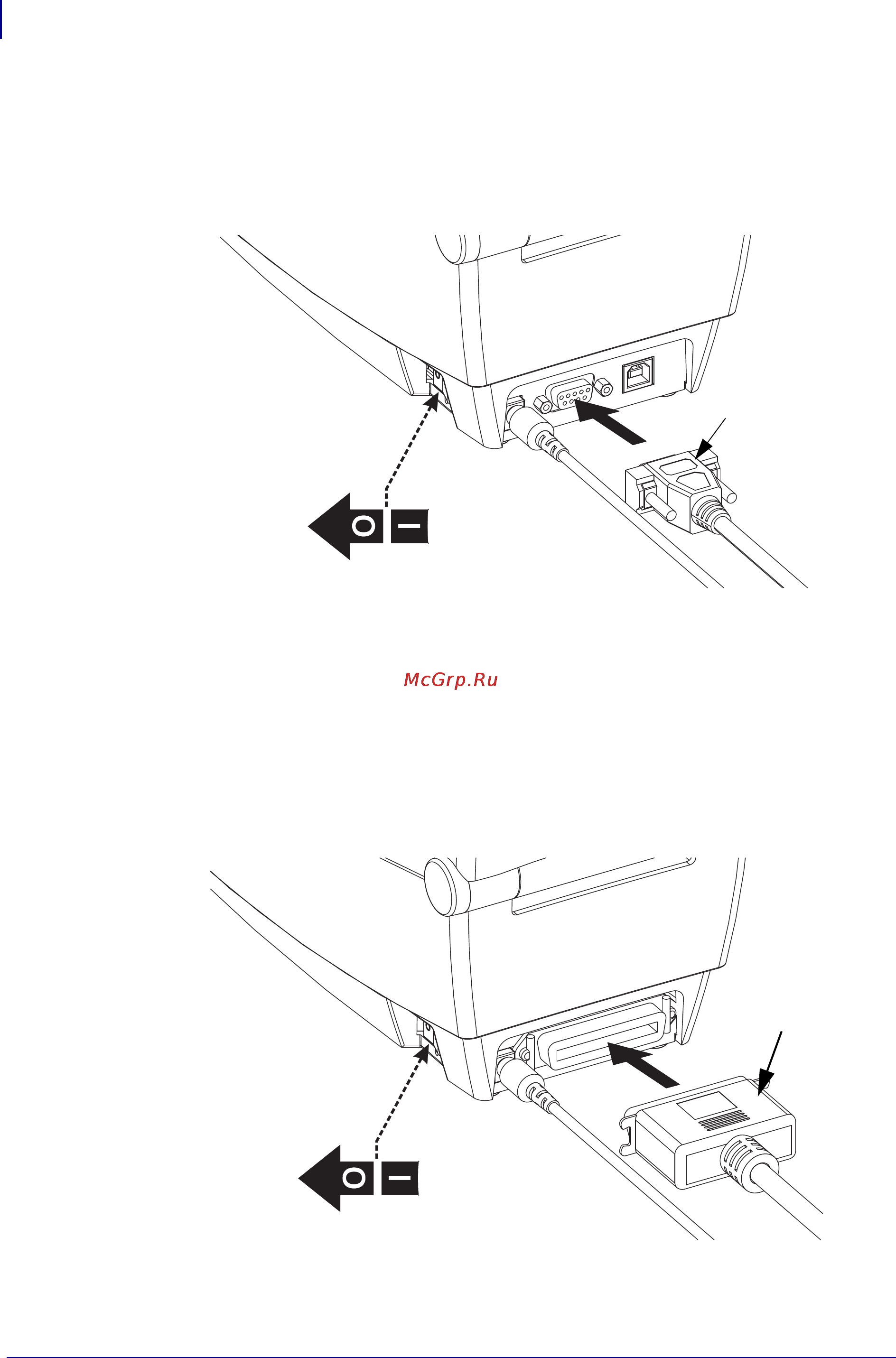

Последовательный
кабель
Кабель
параллельного
интерфейса
