7
Введение
Комплект поставки
20.04.2009 TLP 2824 Plus™ Руководство пользователя 980643-151 Вер. A

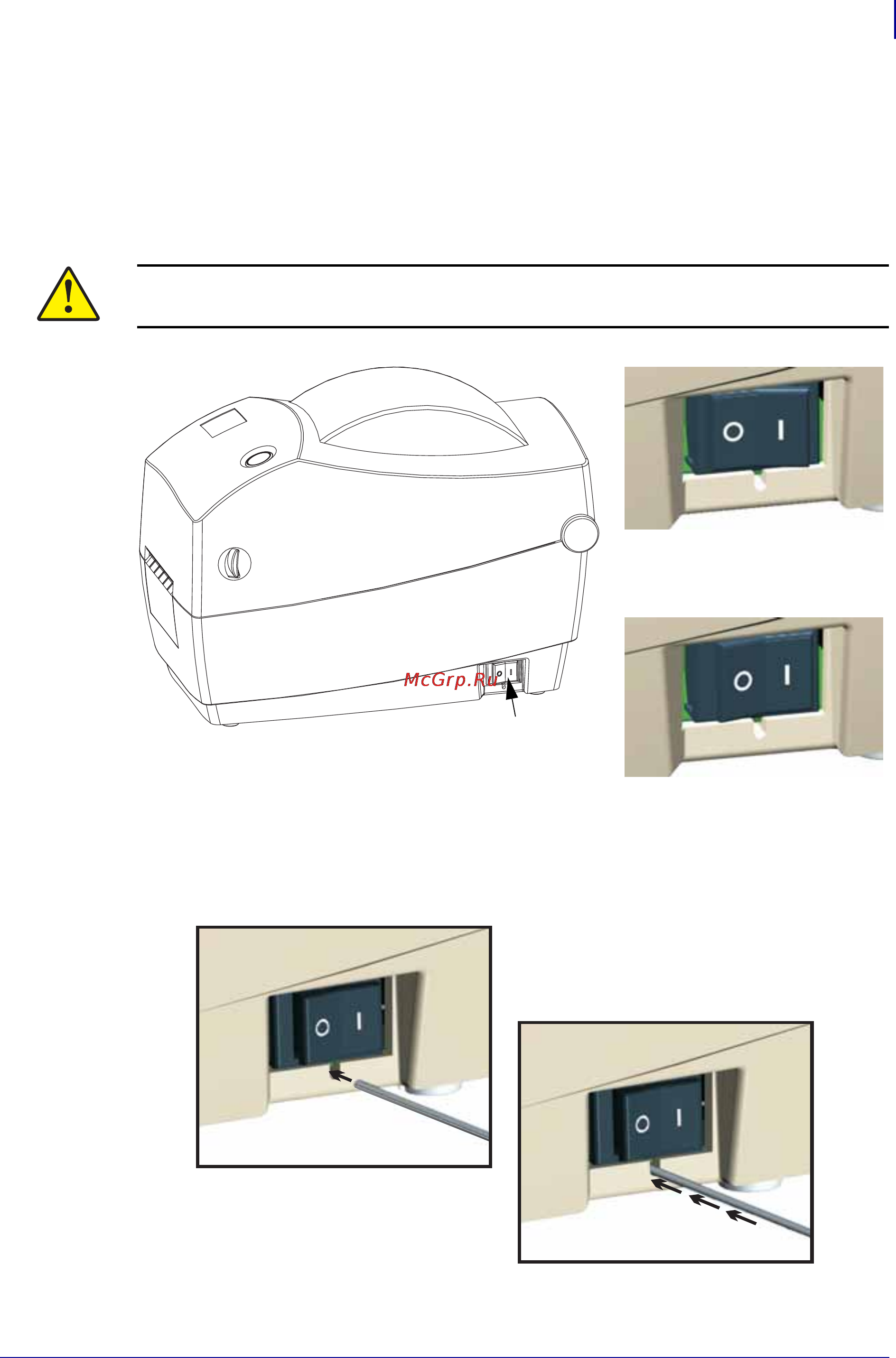

Элементы управления
Выключатель питания
Нажмите на заднюю часть выключателя, чтобы ВКЛЮЧИТЬ принтер, или на
переднюю часть выключателя, чтобы ВЫКЛЮЧИТЬ принтер.
Кнопка сброса (утоплена)
С помощью разогнутой скрепки нажмите утопленную кнопку сброса, которая находится
под выключателем питания. Подробные сведения об этой многофункциональной
возможности см. в разделе Использование кнопки сброса принтера на стр.90.
Предупреждение • НЕ выключайте питание принтера во время дефрагментации
(индикатор состояния мигает красным, янтарным и зеленым цветами). Это может
повредить принтер.
Предупреждение • Перед подсоединением или отсоединением кабелей связи и
питания принтер рекомендуется выключить.
Выключатель питания
ВЫКЛЮЧЕН
Выключатель питания ВКЛЮЧЕН
Выключатель питания
