Настройка/запуск
3A3702B Эксплуатация 13

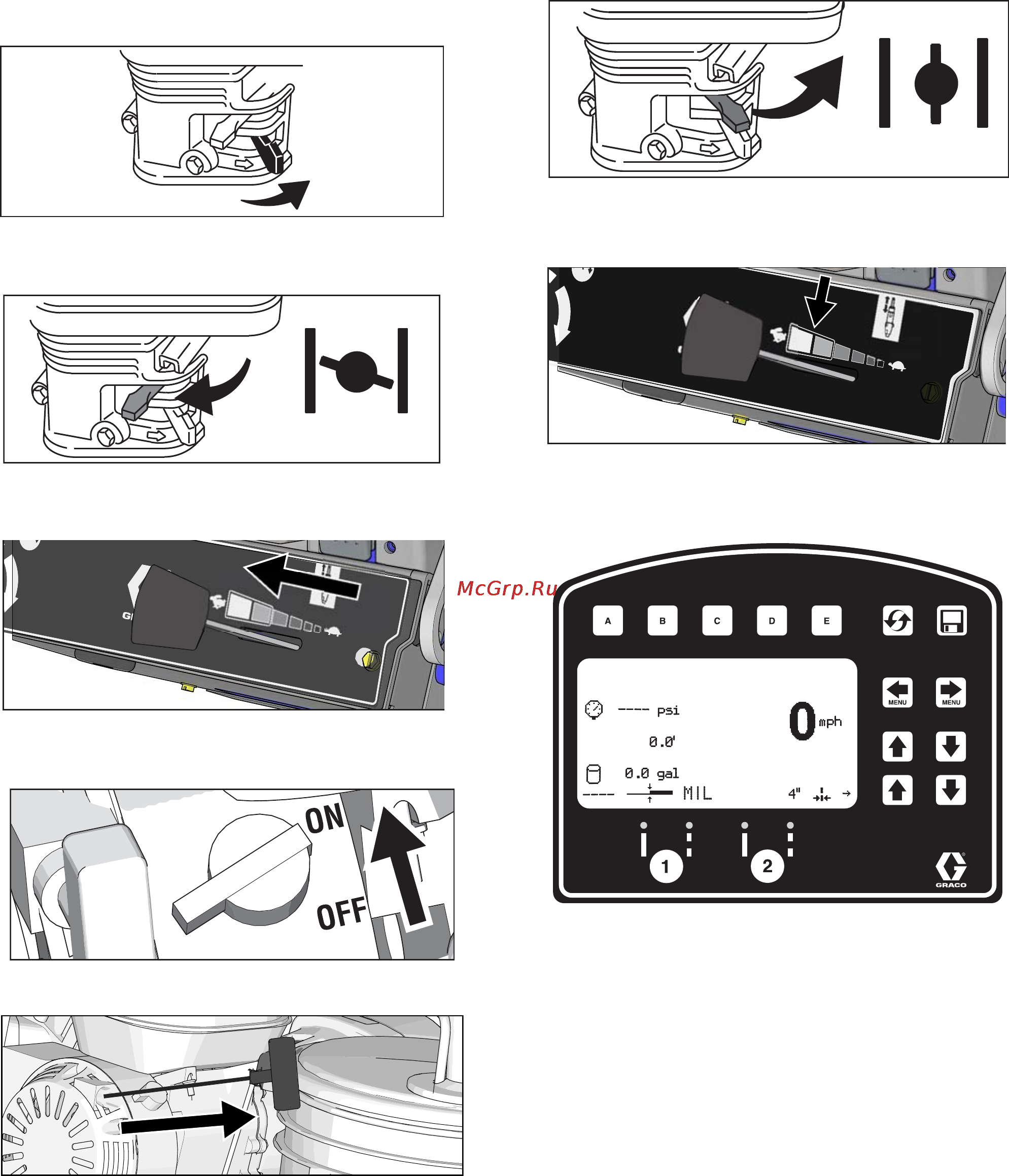

10. Запустите двигатель:
a. Установите топливный клапан в открытое
положение.
b. Установите воздушную заслонку в закрытое
положение.
c. Установите дроссельную заслонку на высокую
скорость.
d. Установите выключатель двигателя в положение
ON (ВКЛ.)
e. Потяните пусковой трос.
11. После запуска двигателя откройте воздушную
заслонку.
12. Установите дроссельную заслонку в нужное
положение.
13. Цифровой дисплей начинает работать после запуска
двигателя.
ti27616a
ti27617a
ti27618a
ti27618a
ti27619a
ti27620a
ti27766a
ti27618a
ti27767a
ti27833a
