Расположение пистолета
18 3A3702B Эксплуатация
Монтажные кронштейны
пистолета
Данное устройство имеет переднюю и заднюю опору
консоли пистолета.

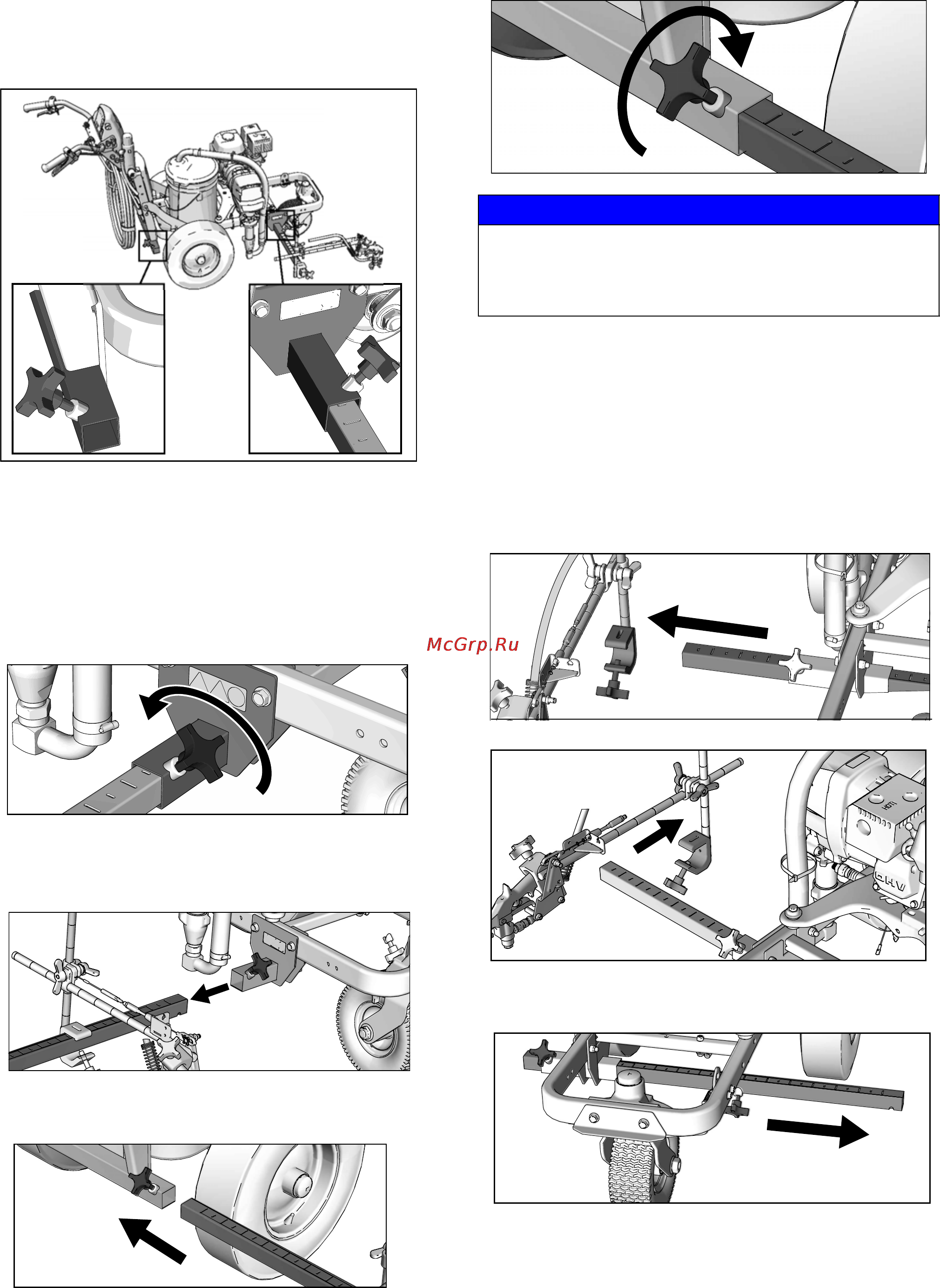

Изменение положения пистолета
(спереди и сзади)
1. Ослабьте затяжку круглой ручки кронштейна
пистолета и выньте пистолет из монтажного слота
кронштейна пистолета.
2. Выдвиньте блок кронштейна пистолета (включая
пистолет и шланги) из монтажного слота кронштейна
пистолета.
3. Вдвиньте блок кронштейна пистолета в желаемый
монтажный слот кронштейна пистолета.
4. Затяните круглую ручку кронштейна пистолета на
монтажном слоте кронштейна пистолета.
Изменение положения пистолета
(влево и вправо)
Извлечение
1. Ослабьте затяжку круглой ручки вертикального
кронштейна пистолета на монтажной планке
кронштейна пистолета и извлеките пистолет.
2. Удлините монтажную планку на противоположной
стороне машины.
ti27794a
ti27796a
ti27795a
ti27797a
ВНИМАНИЕ
Проверьте, что все шланги, кабели и провода проложены
надлежащим образом через скобы, и что они НЕ трутся о
шину колеса. Контакт с шиной колеса приведет к
повреждению шлангов, кабелей и проводов.
ti27798a
ti27799a
ti27919a
ti27800a
