Устройство LineLazer V, дисплей LiveLook
3A3702B Эксплуатация 43

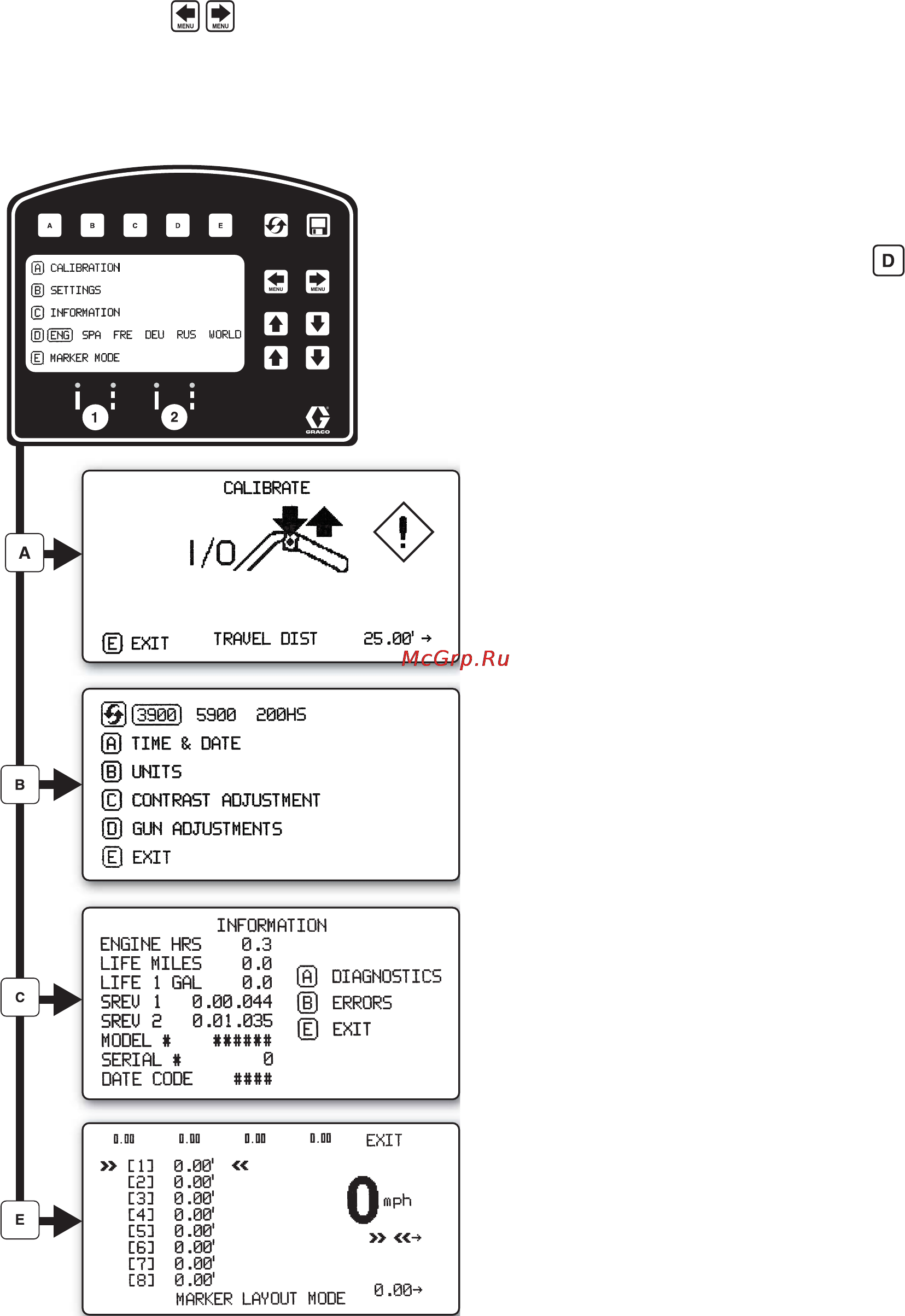

Настройка/информация
Используйте кнопку для выбора меню
Настройка/Информация.
Для выбора языка нажмите кнопку .
Смотрите раздел Язык, стр. 35.
Смотрите раздел Калибровка, стр. 35.
Смотрите раздел Настройки, стр. 44.
Смотрите раздел Информация, стр. 45.
Смотрите раздел Режим схемы нанесения разметки,
стр. 46.
ti27858a
