Расположение пистолета
16 3A3702B Эксплуатация
Выбор пистолетов с автоматическим управлением (серия HP Auto)
1. Используйте кнопки переключателя выбора
пистолетов для определения, какие пистолеты
являются активными. Каждый переключатель
пистолетов имеет 3 настройки: непрерывная
линия, ВЫКЛ. и запрограммированный шаблон
нанесения линии.
2. Для включения пистолетов с автоматическим
управлением используйте регуляторы пусковых
курков.

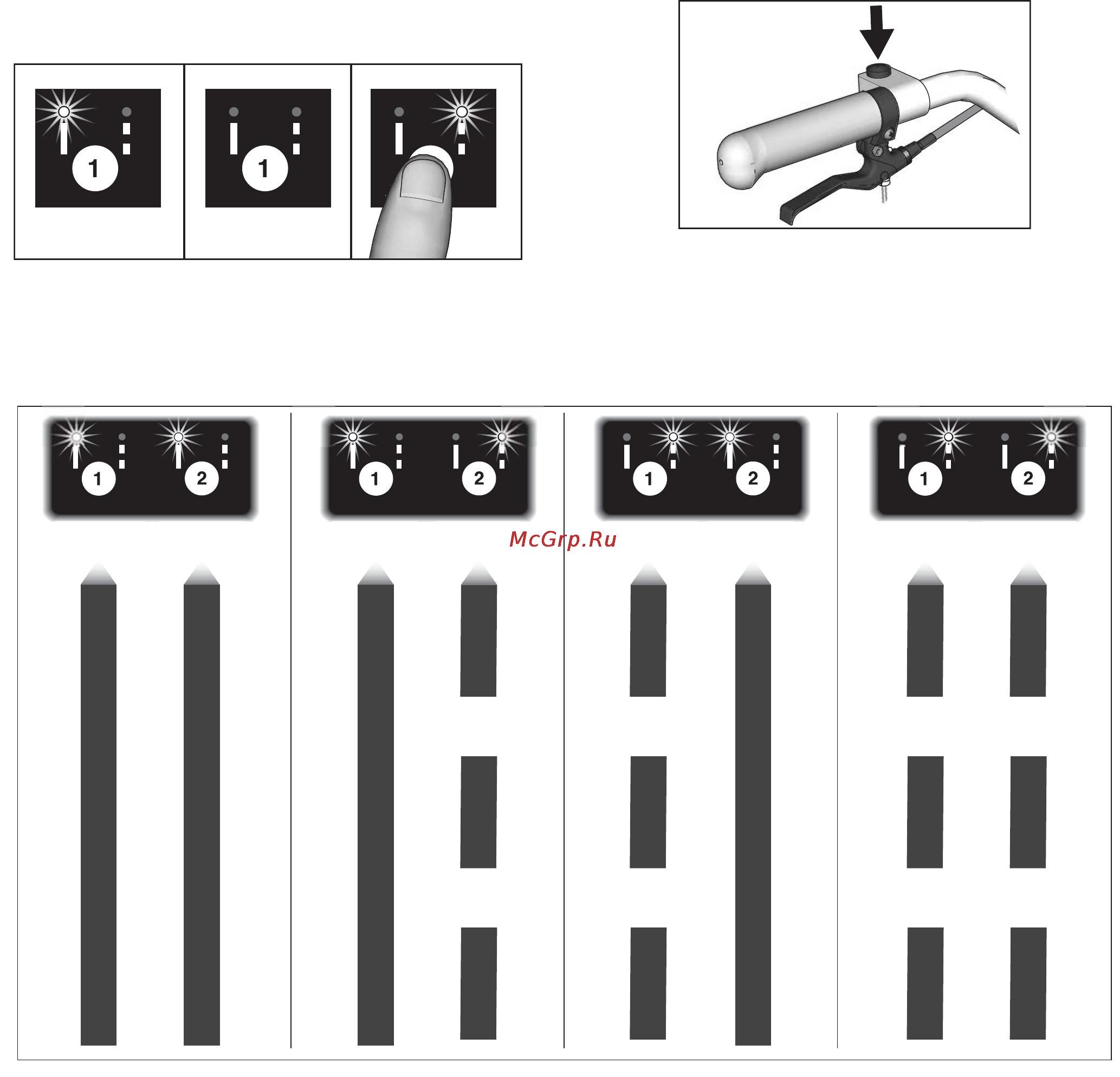

4 Примера.
1s
ti27784a
ti27881a
ti27785a
