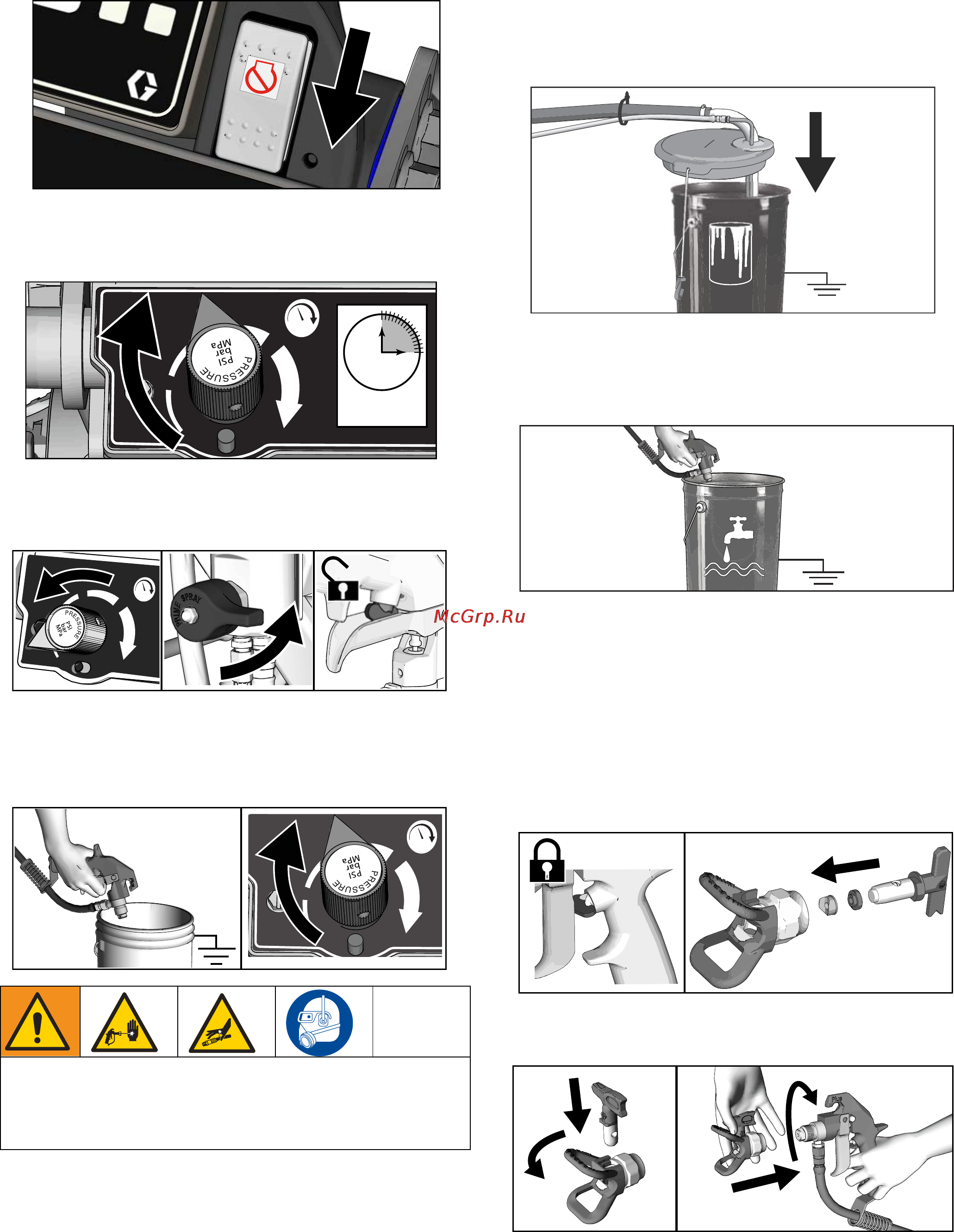

Настройка/запуск
14 3A3702B Эксплуатация
14. Установите выключатель насоса в положение ВКЛ.
(насос теперь работает).
15. Увеличивайте давление до величины, которая
достаточна для запуска насоса. Дайте жидкости
циркулировать в течение 15 секунд.
16. Уменьшите давление и поверните кран заливки
в горизонтальное положение. Отключите блокиратор
пускового курка пистолета.
17. Прижмите все пистолеты к заземленной металлической
промывочной емкости. Нажмите на пусковой курок и
медленно повышайте давление жидкости до тех пор,
пока насос не начнет работать равномерно.
18. Осмотрите фитинги и убедитесь в отсутствии утечек.
В случае утечки, немедленно ВЫКЛЮЧИТЕ
распылитель. Выполните инструкции из раздела
Процедура сброса давления. Затяните
подтекающие фитинги. Повторите действия из
раздела Настройка/запуск, шаги 1 - 17. Если утечек
не обнаружено, то продолжайте нажимать на пусковой
курок пистолета до тех пор, пока система не будет
тщательно промыта. Перейдите к пункту 18.
19. Поместите сифонную трубку в емкости с краской.
20. Направьте все пистолеты в емкость с жидкостью для
промывки и нажимайте на пусковые курки, пока не
появится краска. Соберите наконечники и защитные
насадки.
Наконечник SwitchTip и узел
защитной насадки
1. Включите блокиратор пускового курка. Используйте
конец наконечника SwitchTip, чтобы вдавить
уплотнение OneSeal в защитную насадку наконечника
таким образом, чтобы кривая соответствовала
отверстию для наконечника.
2. Вставьте наконечник SwitchTip в отверстие для
наконечника и плотно навинтите узел на пистолет.
Распыление под высоким давлением может привести к
подкожной инъекции токсичных материалов и привести
к серьезной травме. Не останавливайте утечки рукой или
ветошью.
ti27769a
ti27770a
15s
ti27771a
ti27772a
ti27613a
ti27774a
ti27775a
ti27776a
