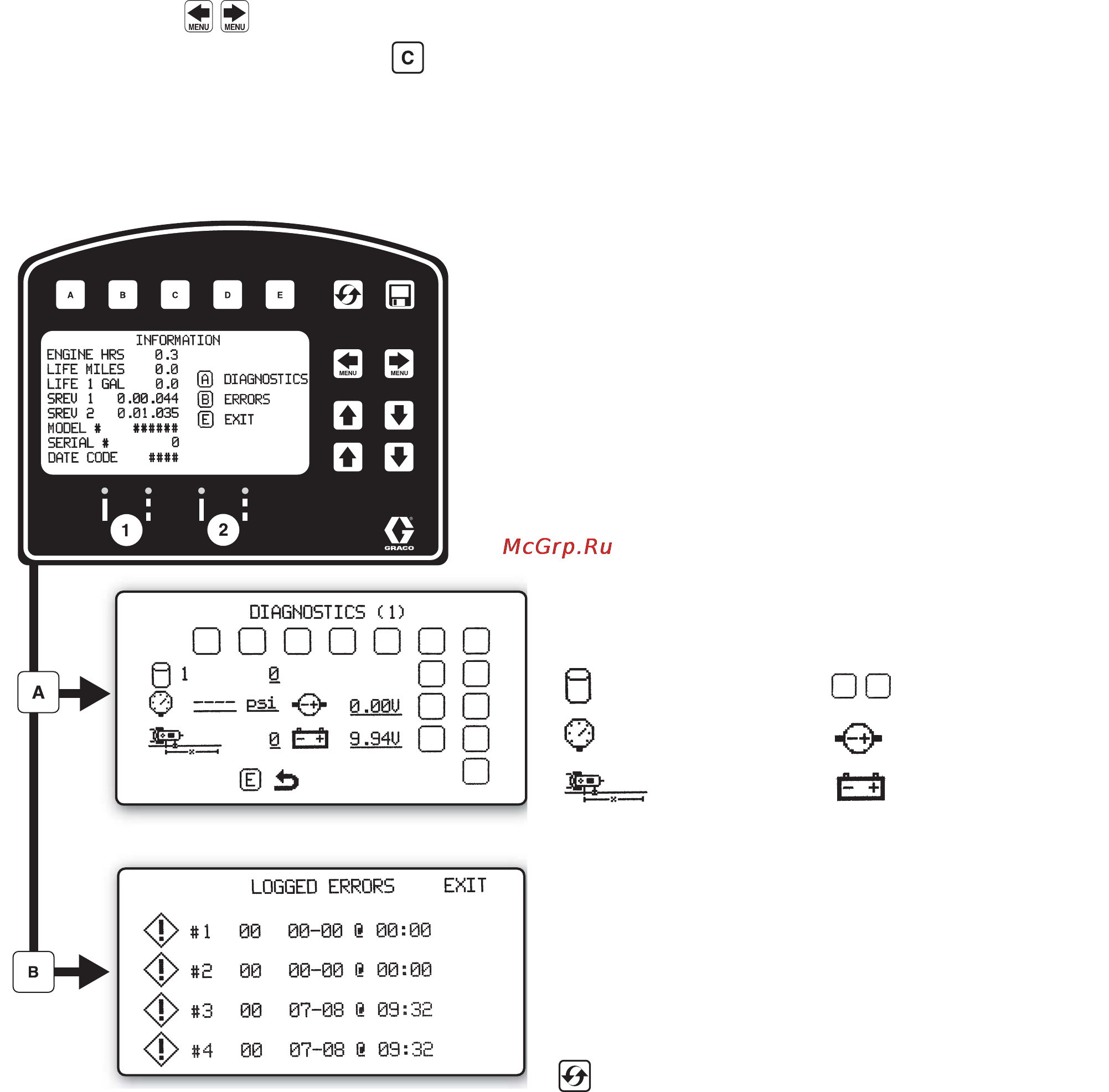

Устройство LineLazer V, дисплей LiveLook
32 3A3702B Эксплуатация
Информация
Используйте кнопку для выбора меню
Настройка/Информация. Нажмите кнопку ,
чтобы открыть меню Информация.
Отображает и записывает данные о долговечности и
другие данные установки для нанесения разметки.
Просмотр и тестирование работоспособности
компонентов.
Записывает последние четыре кода произошедших
ошибок.
Описание кода
02 = Повышенное давление
03 = Датчик не обнаружен
Сброс кодов ошибок.
ti27836a
Счетчик числа
ходов поршня
Датчик давления
Датчик
расстояния
Сенсорные кнопки
управления
Напряжение
на двигателе
Напряжение на
аккумуляторе
