Устройство LineLazer V, дисплей LiveLook
3A3702B Эксплуатация 41

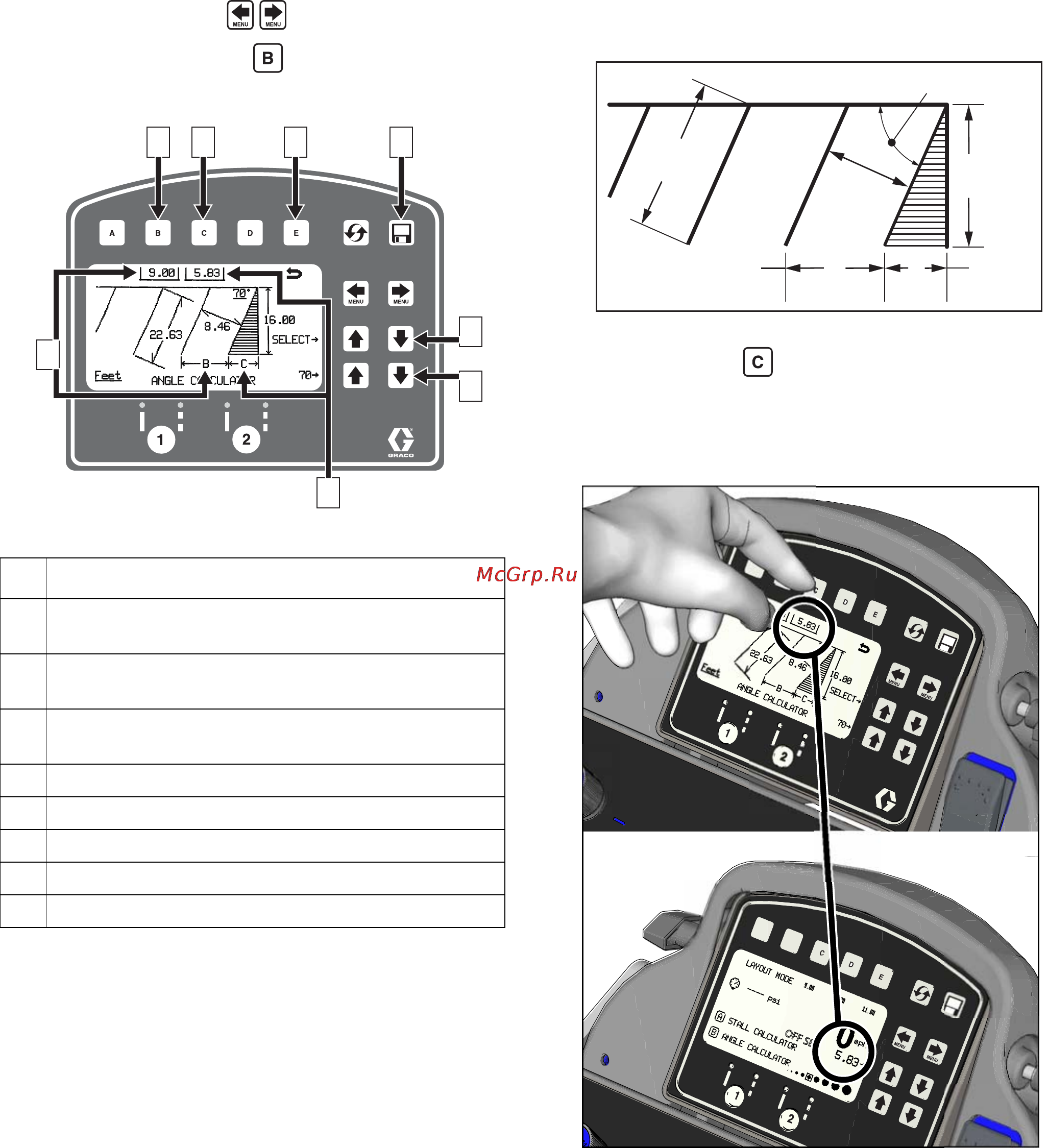

Калькулятор угла
Калькулятор угла используется для определения
значения смещения и значения расстояния между
точками для схемы.
1. Используйте кнопку для выбора режима
схемы. Нажмите кнопку , чтобы открыть меню
калькулятора угла.
2. Расстояние между точками (B) и значение смещения
(C) вычисляются на основе следующих введенных
параметров:
Угол стояночного места
Глубина стояночного места
Размер стояночного места (ширина)
Длина линии
3. Нажмите кнопку
для передачи вычисленного
значения смещения для расстояния в режим схемы.
При желании, сохраните это значение в категории
Favorites (Избранное).
Поз. Описание
1 Передает вычисленное значение расстояния
между точками, B, в режим схемы.
2 Передает вычисленное значение смещения,
C, в режим схемы.
3 Выход и возврат в режим схемы без передачи
каких-либо значений.
4 Регистрация данных.
5 Выбор входных переменных.
6 Регулировка выбранной переменной.
7 Вычисленное расстояние между точками, B.
8 Вычисленное смещение, C.
1
7
8
2 3 4
5
6
ti27850a
STALL
SIZE
LINE
LENGTH
B
C
STALL
DEPTH
OFF SET
ANGLE
DOT SPACING
ti27857a
B
A
OFF SET
ti28024a
