MOXA EDS-408A/405A: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

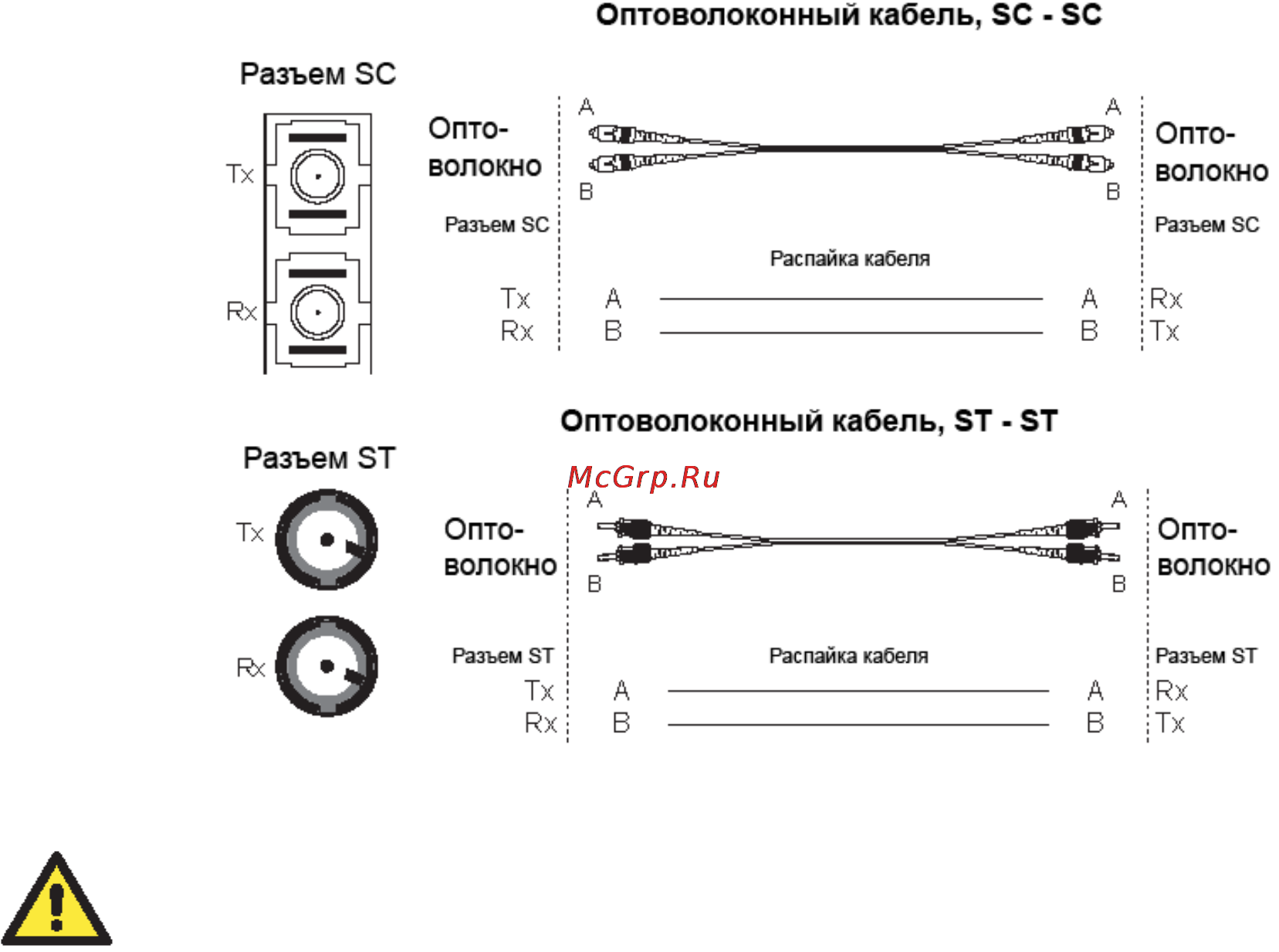

Все, что необходимо, - это соединить Tx-порт (передатчик) устройства 1 с Rx-портом (приемник)

устройства 2, а Rx-порт устройства 1 с Tx-портом устройства 2. При подключении кабеля

рекомендуется обозначить две стороны одной и той же линии одинаковой буквой (А-А, B-B, как

показано ниже).

ВНИМАНИЕ

Данный коммутатор – продукт класса Class 1 Laser/LED. Избегайте прямого попадания

в глаз излучения устройства Laser/LED.

Дублированный вход питания

Оба входа питания могут быть одновременно подключены к источникам питания постоянного тока.

В случае падения одного из источников питания, другой работает как резервный, автоматически

обеспечивая питание для EDS-408A/405A.

Реле аварийной сигнализации

Устройства MOXA EtherDevice Switch оснащены релейным выходом, расположенным на верхней

панели. Детальное описание подключения этого реле дано в разделе «Подключение аварийной

сигнализации». Обычно реле подключают к сигнальной лампе, расположенной в центре

управления. При обнаружении ошибки реле размыкает контакты, и включается сигнальная лампа.

Реле имеет две клеммы, которые образуют цепь с системой сигнализации. Два провода

подключенные к этим клеммам, размыкают контакты аварийной сигнализации в случаях:

1. возникновения аварийного события;

2. если EDS-408A/405A является мастером кольца Turbo Ring и произошел обрыв кольца;

3. в случае ошибки при запуске коммутатора.

Если не одно из этих условий не выполняется, цепь остается замкнутой.

Dip-переключатели Turbo Ring

Ethernet-коммутаторы EDS-408A/405A являются plug-and-play-устройствами. Технология Turbo

Ring была разработана компанией MOXA, чтобы повысить надежность сети и максимально

сократить время восстановления соединения. Время восстановления кольца Turbo Ring не

превышает 20 мс, что несравнимо с офисными коммутаторами, у которых этот параметр

составляет 3-5 минут. Быстрота восстановления снижает риск ущерба, вызванного простоем

оборудования в промышленных системах.

Для настройки Turbo Ring на верхней

панели EDS-408A/405A имеется 4 DIP-переключателя. При

желании пользователь может программно (через web-браузер, telnet-консоль или
