MOXA EDS-408A/405A: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

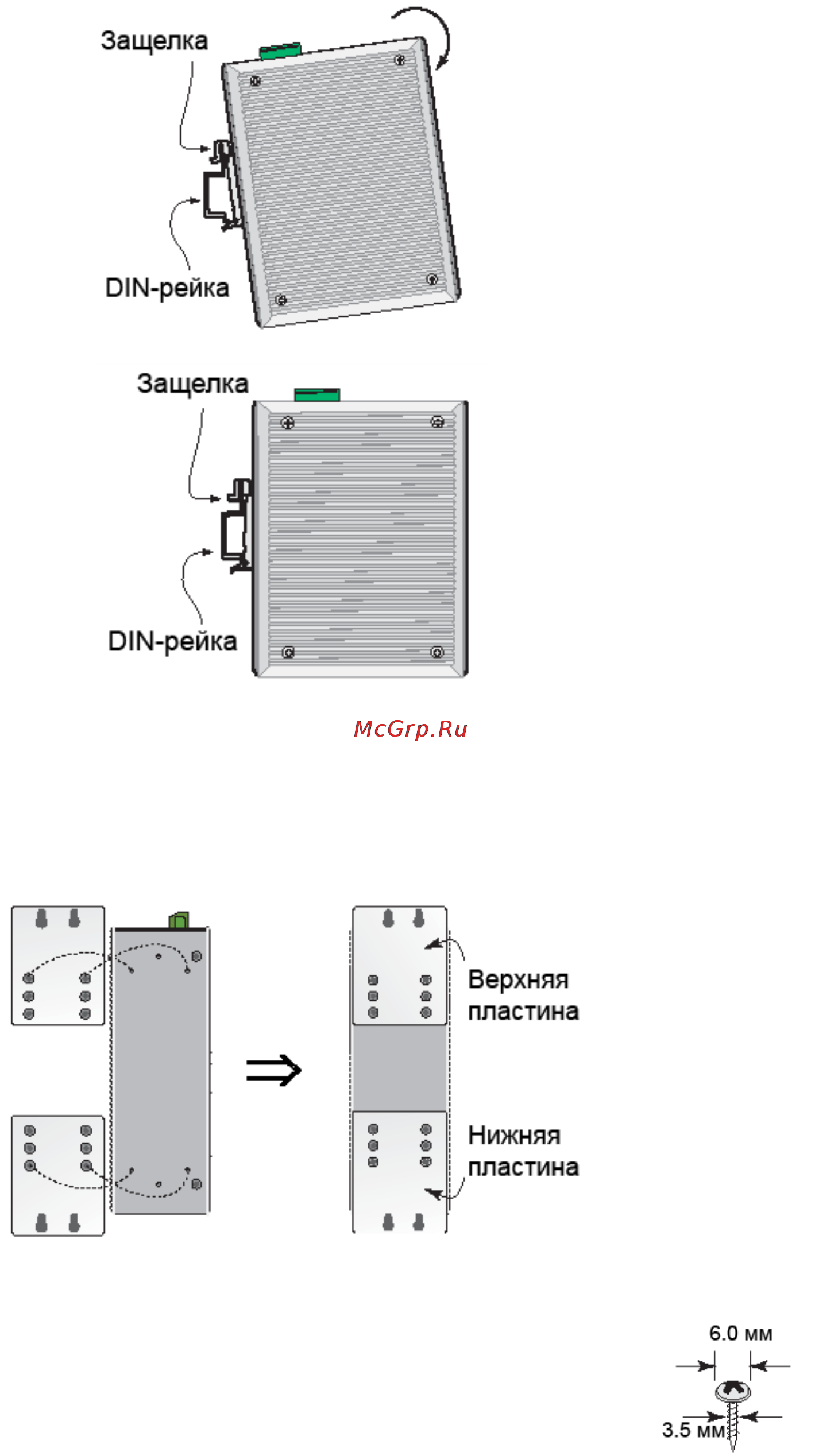

1. Вставьте верхнюю часть DIN-рейки в паз под металлической защелкой.

2. Крепежное устройство с характерным звуком защелкнется на рейке.

3. Чтобы снять EDS-408A/405A c DIN-рейки, проделайте все в обратном порядке.

Панельная установка (опционально)

В некоторых приложениях удобно монтировать EDS-408A/405A на стену, как показано на рисунке.

1. Снимите с EDS-408A/405A крепеж для DIN-рейки и подсоедините крепление для

панельной установки, как показано на рисунке.

2. Монтаж EDS-408A/405A на стене требует использования 4 винтов.

Головки шурупов должны быть не более 6 мм в диаметре, а стержни – не более

3.5 мм, как показано на рисунке. Не закручивайте шурупы до конца, оставьте

около 2 мм для

того, чтобы можно было установить на них крепежное

устройство.

ПРИМЕЧАНИЕ: Перед ввинчиванием болтов убедитесь, что диаметр головок и стержней

болтов подходят к отверстиям крепежного устройства.
