MOXA EDS-408A/405A: руководство по аппаратной установке
www.moxa.ru sales@moxa.ru support@moxa.ru
12
последовательную консоль) отключить возможность настройки кольца Turbo Ring DIP-
переключателями.

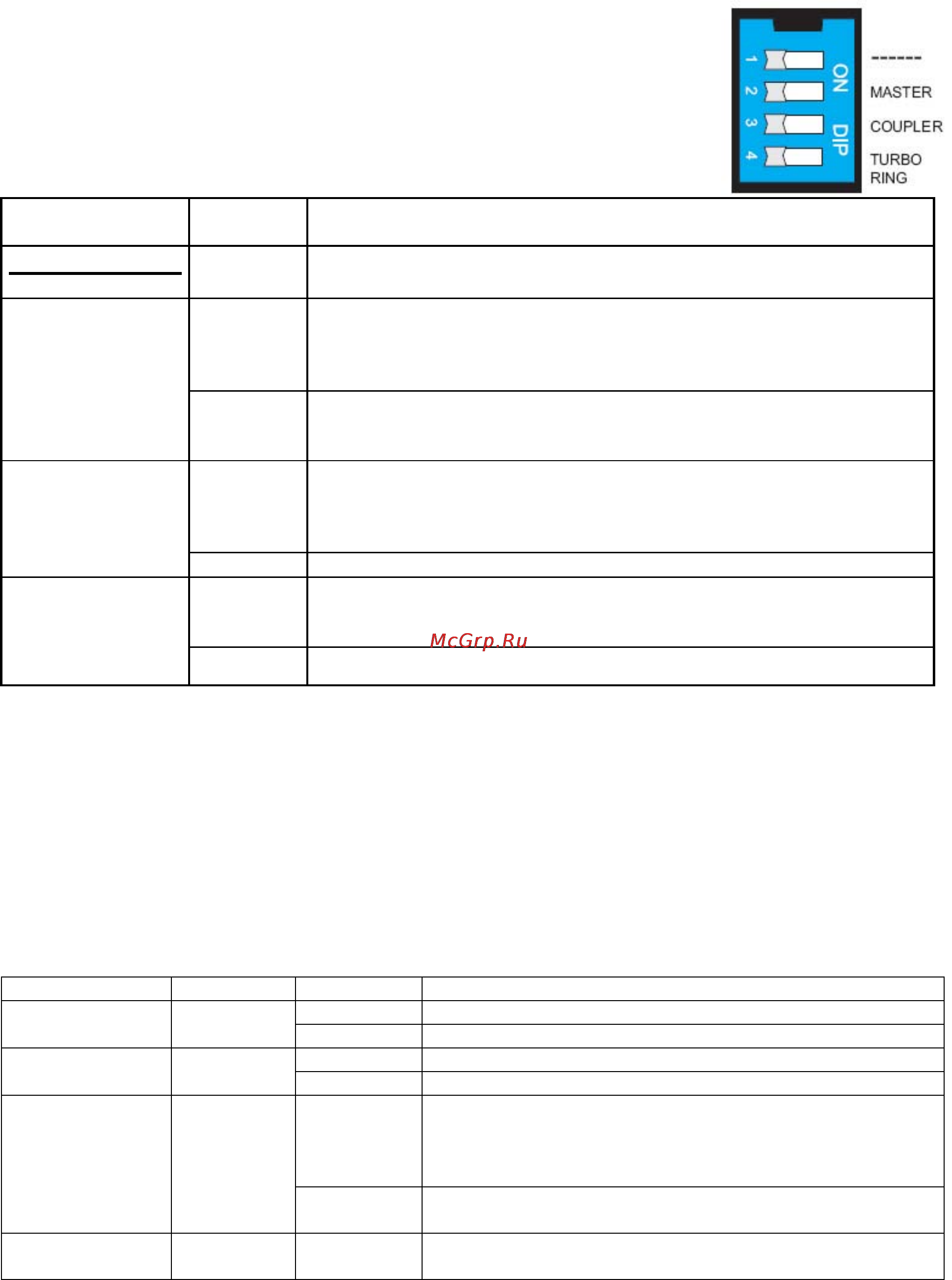

Dip-переключатели
По умолчанию все DIP-переключатели выключены. В следующей таблице
приведен перечень и функции dip-переключателей.
DIP-
переключатель
Положен
ие
Описание
Нет функции (зарезервирован для будущих модификаций).
Вкл
Назначает EDS-408A/405A «мастером сети» Turbo Ring, а также
включает функцию оповещения об обрыве кольца Turbo Ring. В
случае, если EDS-408A/405A является «мастером» Turbo Ring, и
произошел обрыв кольца, сработает аварийная сигнализация.
MASTER
Выкл
Отключает «мастер сети» для данного устройства EDS-
408A/405A в топологии Turbo Ring и аварийную сигнализацию
при обрыве кольцевого соединения.
Вкл
Активирует функцию Ring Coupling – резервного объединения
колец. Для соединения коммутаторов по технологии Ring
Coupling используются порты 5 и 6 EDS-408A и порты 2 и 3 of
EDS-405A.
COUPLER
Выкл Отключает функцию Ring Coupling.
Вкл
Включает функцию Turbo Ring. Для соединения коммутаторов по
технологии Turbo Ring используются порты 7 и 8 EDS-408A и
порты 4 и 5 EDS-405A.
TURBO RING
Выкл Отключает Turbo Ring.
ПРИМЕЧАНИЕ: Для установки в положение ON dip-переключателей Master и Counter, сначала
включите функцию Turbo Ring.
ПРИМЕЧАНИЕ: Если не назначить ни одно из устройств EDS-408A/405A «мастером сети»,
протокол Turbo Ring автоматически назначит «мастером» коммутатор с наименьшим MAC-
адресом. Если случайно назначить «мастером» несколько устройств EDS-408A/405A, «мастер»
сети будет выбран автоматически среди назначенных коммутаторов.
Светодиодные индикаторы на передней панели
На лицевой панели коммутаторов EDS-408A/405A расположено несколько светодиодных
индикатора. Назначение каждого индикатора описано ниже.
Индикатор Цвет Состояние Описание
Вкл Питание подается на вход PWR1 PWR1 Желтый
Выкл Питание не подается на вход PWR1
Вкл Питание подается на вход PWR2 PWR2 Желтый
Выкл Питание не подается на вход PWR2
Вкл (1) Возникновение аварийного события, (2) если EDS-
408A/405A является мастером кольца Turbo Ring и
произошел обрыв кольца, (3) ошибка при запуске
коммутатора.
FAULT (отказ) Красный
Выкл Аварийного состояния питания, линий связи,
коммутатора или сети не обнаружено
MASTER
(«мастер сети»)
Зеленый Вкл EDS-408A/405A является «мастером сети» кольца
Turbo Ring
