MOXA EDS-408A/405A: руководство по аппаратной установке

www.moxa.ru sales@moxa.ru support@moxa.ru

Мигание EDS-408A/405A является «мастером сети» Turbo

Ring, и произошел обрыв Turbo Ring

Вкл Функция Ring Coupling активирована. COUPLER Зеленый

Выкл Функция Ring Coupling отключена.

Вкл Соединение порта «витая пара» 10 Мб/сек. активно

Мигание Передача данных идет со скоростью 10 Мб/сек.

10M (TP) Зеленый

Выкл Нет соединения

Вкл Соединение порта «витая пара» 100 Мб/сек. активно

Мигание Передача данных идет со скоростью 100 Мб/сек.

100M (TP) Зеленый

Выкл Нет соединения

Вкл Соединение оптоволоконного порта 100 Мб/сек.

Активно

Мигание Передача данных идет со скоростью 100 Мб/сек.

100M (FX) Зеленый

Выкл Нет соединения

Автоматическое определение MDI/MDI-X

Функция автоматического определения типа соединения MDI/MDI-X позволяет пользователям

подсоединять к портам EDS-408A/405A 10/100Base TX («витая пара») любые типы Ethernet

устройств, не заботясь о типе кабеля (прямой или перекрестный Ethernet-кабель).

Функция автоматического определения типа соединения MDI/MDI-X также позволяет легко

подключать к EDS-408A/405A другие коммутаторы. Некоторое оборудование требует наличия

дополнительного up-link порта или включения режима MDI-X для каскадирования коммутаторов.

Но функция

автоматического определения типа соединения MDI/MDI-X, реализованная в EDS-

408A/405A , позволит каскадировать коммутаторы через любой порт, используя при этом прямой

или перекрестный кабель.

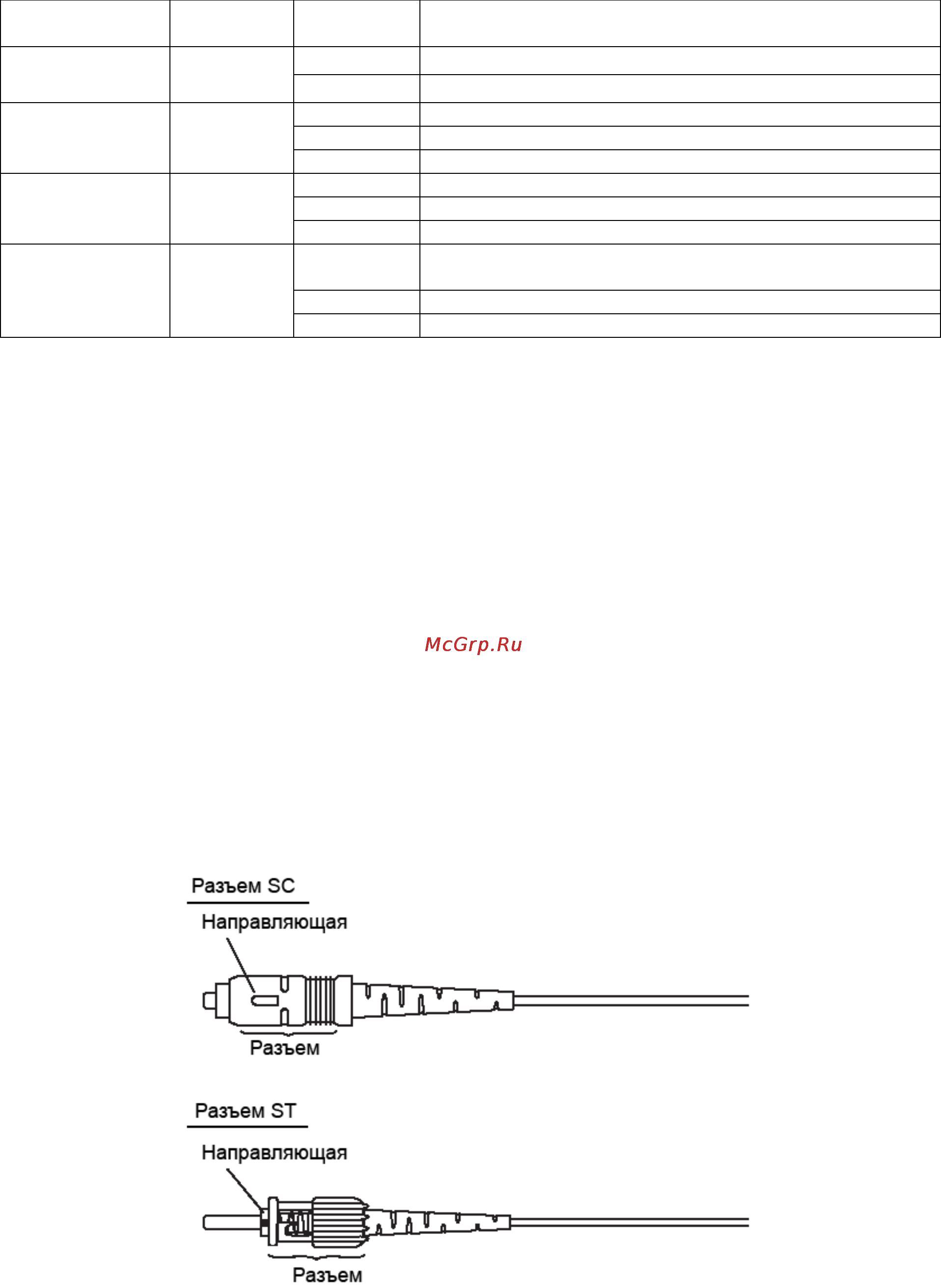

Оптоволоконные порты

Оптоволоконные порты EDS-408A/405A передают данные со скоростью 100 Мб/сек в режиме

полного дуплекса. Одномодовые или многомодовые оптоволоконные порты оснащены разъемами

SC или ST. Для подключения коммутатора к сети следует использовать оптические кабели с

вилками SC или ST соответственно. При подключении кабеля к коммутатору убедитесь в том, что

направляющие выступы на вилках кабеля входят в соответствующие

пазы разъема.

Оптоволоконные порты 100 Мб/сек обеспечивают высокую скорость соединения устройств и

возможность передачи данных на большие расстояния.
